阀块配套立式支撑安装基座结构设计

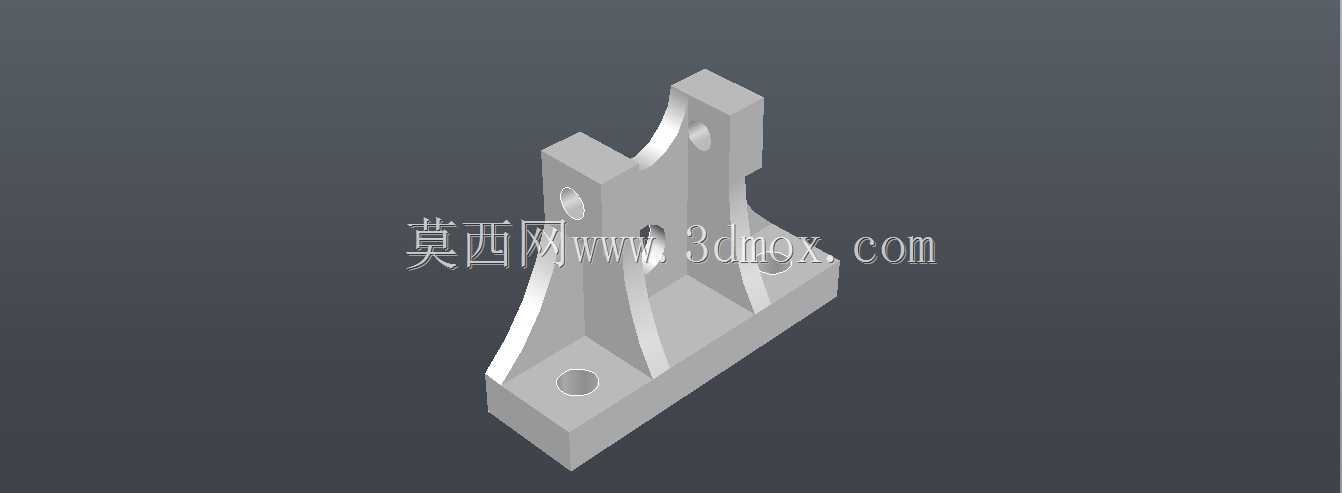

　　在工业流体控制管路的阀组集成布局场景中，这类支撑基座是阀块安装定位的核心承载构件，主要承担阀块与设备安装面之间的载荷传递、位置固定以及辅助支撑作用，避免阀块在管路振动、介质压力波动工况下出现位移偏移或连接应力集中的问题。从结构设计逻辑来看，该基座采用一体化铸造成型后做机加工的工艺路线，底部为带安装孔的矩形法兰底板，可通过螺栓直接固定在设备机架或预埋安装平台上，底板上的沉头安装孔能够保证螺栓锁紧后头部不突出安装平面，避免与周边管路、其他阀件产生干涉。

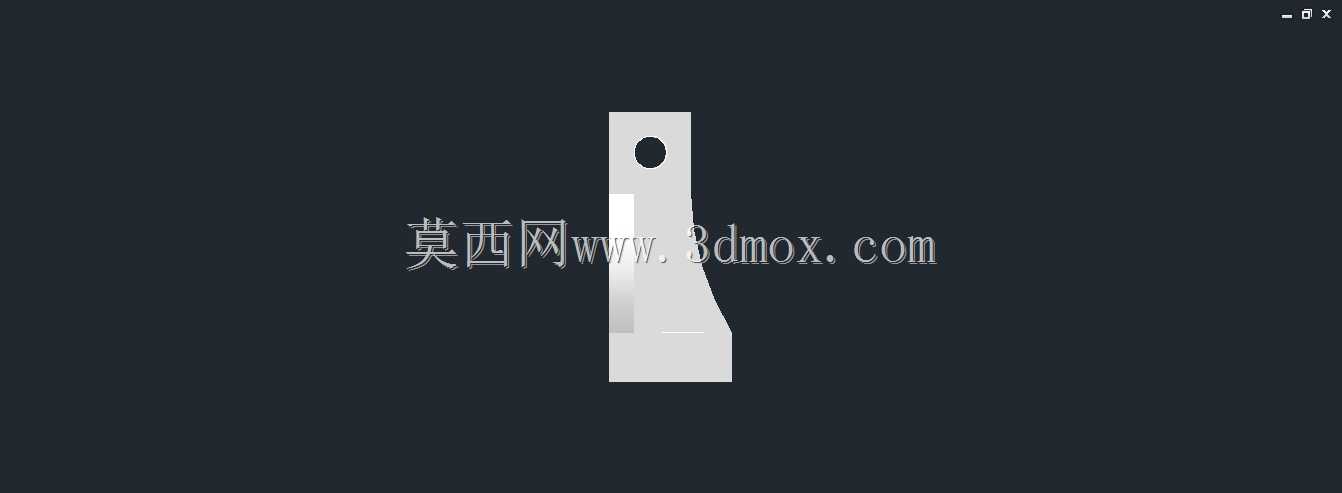

　　向上延伸的双立臂结构做了等强度的圆弧过渡设计，在立臂与底板的连接位置设置了三角形加强筋，这种设计既可以降低直角连接处的应力集中系数，提升整体结构的抗疲劳强度，也能在满足承载要求的前提下尽可能减少材料用量，控制构件整体重量。立臂上开设的同轴通孔用于穿装定位销轴或连接螺栓，可实现与上部阀块的精准对位，孔位的同轴度公差控制在0.02mm范围内，能够保证阀块安装后不会出现偏载，避免阀块内部流道的密封面因受力不均产生泄漏。

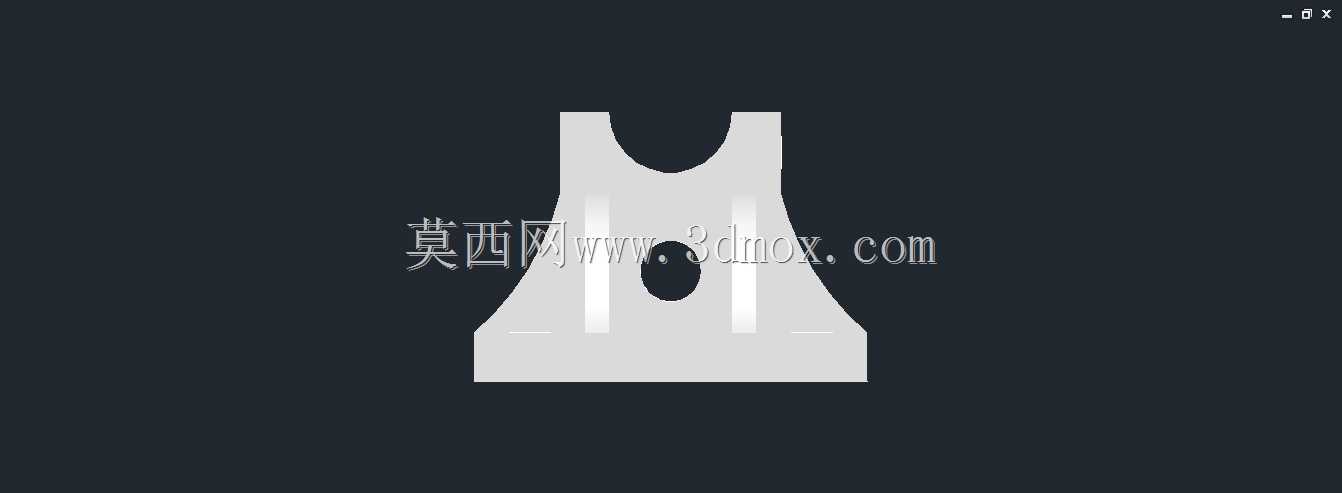

　　立臂上部的弧形缺口是为了适配阀块底部的圆柱状定位凸台，安装时可以起到快速导向定位的作用，降低现场装配的对位难度，缺口的圆弧半径与阀块凸台半径做了间隙配合设计，单边间隙控制在0.1mm以内，既保证装配顺畅，也能限制阀块在水平方向的窜动。从安装边界尺寸来看，该基座的底板长宽尺寸适配常规通径10-16mm阀块的安装孔距，整体高度控制在120mm以内，不会过多占用阀组周边的管路布置空间，立臂的厚度经过载荷校核，在承受1500N的侧向冲击载荷时变形量不超过0.05mm，能够满足中低压流体管路阀组的安装刚度要求。

　　在实际应用中，这类支撑件常被用于液压站阀组集成安装、化工管路阀组固定、小型气动控制回路的阀岛安装等场景，相比平板式的安装垫片，这种带立臂支撑的基座可以将阀块抬离安装平面一定距离，既方便阀块底部的管路接头布置，也能避免设备运行时的冷凝水、油污长期积存在阀块连接面位置，降低连接螺栓锈蚀、密封件老化的速度。设计过程中针对立臂的受力方向做了拓扑优化，去除了非承载区域的多余材料，让整体结构的应力分布更均匀，在反复启停的振动工况下，不会出现局部应力过大导致的开裂问题。基座的所有安装孔位都做了倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员或密封件，也能引导螺栓顺畅穿入，提升装配效率。底板的安装平面与立臂的定位孔垂直度公差控制在0.03mm/100mm范围内，能够保证阀块安装后与管路接口的对位精度，减少管路连接时的强制对位应力，延长管路接头和密封件的使用寿命。
