工业传动用滚子啮合链轮结构设计

　　在各类工业传动场景中，链传动作为啮合传动的典型形式，凭借不打滑、传动比准确、适配多尘油污恶劣工况、远距离传动布置灵活的特性，广泛覆盖输送线、动力传输、工装变位等诸多环节，而链轮作为与链条直接啮合的核心承载零件，其齿形设计、结构合理性直接决定整套传动系统的运行寿命与平稳性。本次设计的链轮适配标准单排滚子链，从实际工程应用出发，首先明确了啮合副的匹配逻辑：齿槽轮廓严格贴合对应规格滚子的外圆曲率，保证链条滚子进入啮合时能顺滑落入齿根位置，避免啮合冲击带来的异常磨损与传动噪音，齿顶部分做了合理的修形处理，防止链条在高速运转时出现跳齿、脱链的故障。

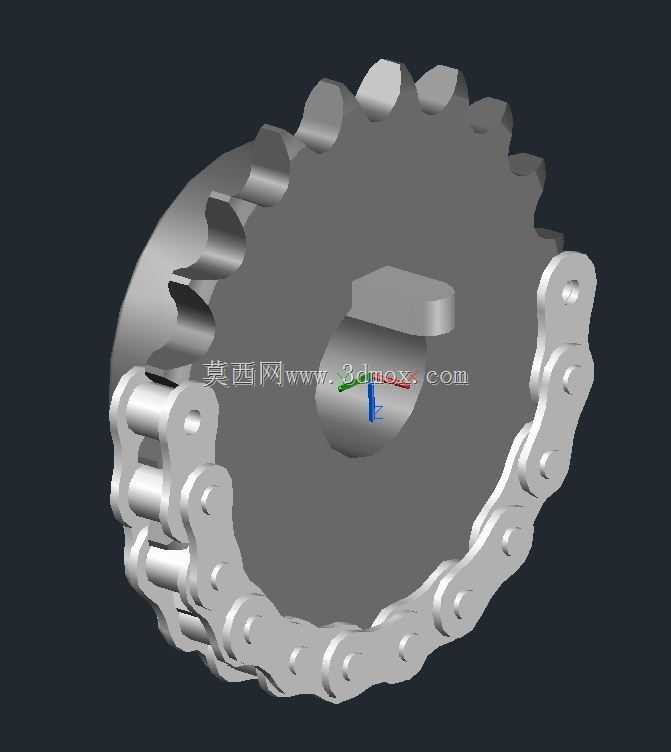

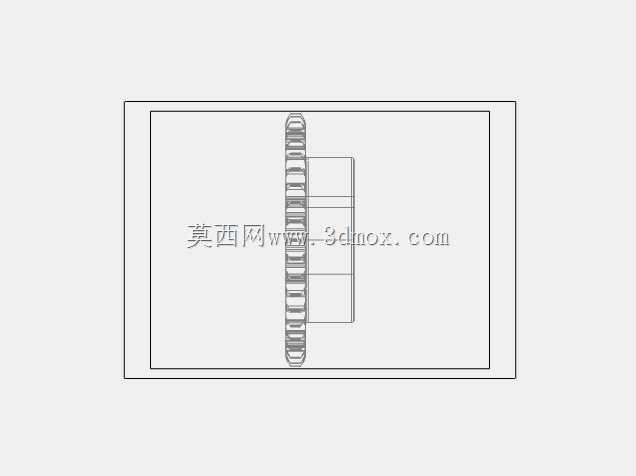

　　从结构设计层面看，该链轮采用轮毂与齿圈一体化的加工结构，轮毂位置设置了带平键槽的安装孔，可直接与传动轴通过平键实现周向固定，传递额定扭矩，轮毂端面的凸台结构可实现轴向定位，装配时可直接贴合轴肩定位，无需额外调整安装位置，降低现场装配的调试难度。齿宽尺寸严格匹配对应链条的内节内宽，保证链条在运转过程中不会与链轮齿侧发生卡滞，同时预留了合理的侧隙，适配链条在长距离传动中出现的轻微偏摆，避免偏磨问题。

　　在实际工况适配中，这类链轮常应用在阀门驱动机构、轻型输送设备、小型机床进给机构等对传动精度有一定要求、传动载荷中等的场景，相比带传动，它能在有切削液、粉尘的车间环境下长期稳定运行，不需要频繁调整张紧力；相比齿轮传动，它对轴系的平行度公差要求更宽松，安装调试门槛更低，适合中心距较大的传动布局。设计过程中重点校核了齿根的弯曲强度，针对链条滚子反复冲击齿面的工况，齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂，同时齿面的啮合工作段做了粗糙度控制，减少滚子与齿面的滑动摩擦，延长整套传动副的使用寿命。

　　从安装边界来看，链轮的外径、轮毂长度、安装孔直径均匹配常规的传动轴系安装尺寸，可直接替换同规格的标准链轮，不需要对原有设备的安装结构做改动，适配性较强。在传动布局设计时，需要注意链轮的共面调整，保证两轴平行、两轮共面，同时合理设置张紧机构，避免链条垂度过大引发的啮合不良，该链轮的齿形设计允许链条在合理垂度范围内正常啮合，不会出现卡滞问题。针对不同的使用场景，该结构可通过更换材质、调整热处理工艺适配不同载荷：轻载工况可采用45钢调质处理，中载工况可对齿面做高频淬火提升耐磨性，重载场景可采用合金钢渗碳处理，满足不同设备的使用需求。在三维建模过程中，齿形轮廓通过参数化方式生成，可根据不同的链条规格、齿数快速调整参数生成对应模型，方便设计人员在做设备整体布局时直接调用，缩短传动系统的设计周期，模型中还原了键槽、轮毂凸台、齿侧倒角等所有加工细节，可直接用于工程出图、装配干涉检查、运动仿真验证，帮助设计人员在方案阶段就排查出安装干涉、啮合间隙不合理等潜在问题，减少后续加工装配阶段的返工成本。
