92-34mm激光切割金属板减速器结构

在小型传动系统的轻量化改造场景里，这类采用2mm金属板激光切割成型的减速器壳体结构，往往能解决传统铸造壳体加工周期长、小批量定制成本高的痛点。很多桌面级自动化输送线、小型物料分拣机构的动力端，不需要大负载的重载减速结构，反而对安装空间、构件自重、加工交付速度有更高要求，这种钣金拼合式的减速构件外壳，刚好适配这类轻载传动的使用需求。

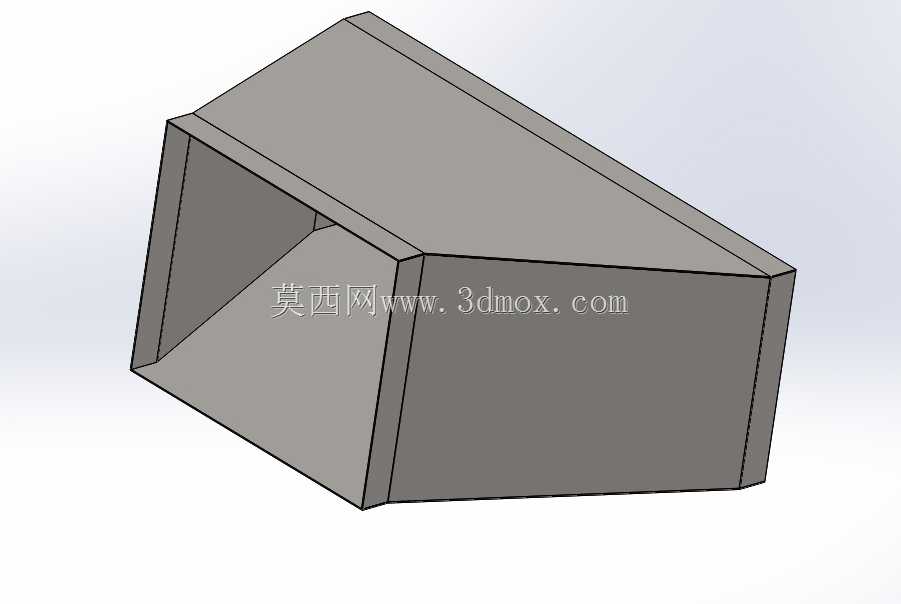

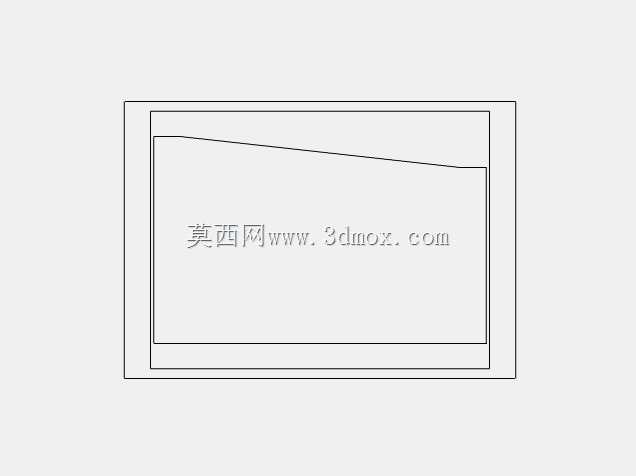

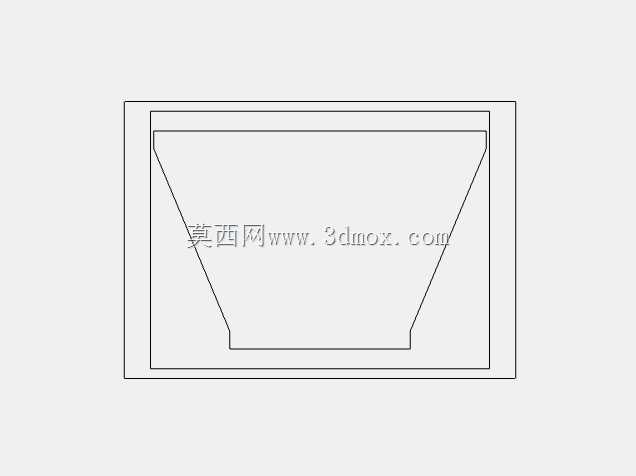

从实际功能来看，这个结构并非集成齿轮组的完整减速总成，而是适配特定减速比传动组件的安装承托壳体，其楔形的内腔轮廓，是为了匹配输入端与输出端存在轴交角的传动布局，避免传动件运转过程中与壳体内壁发生干涉。设计之初，首先要确定的是安装边界：整体适配的传动组件中心距范围为92-34mm，壳体板材统一选用2mm厚度的冷轧金属板，既保证壳体拼接后的结构刚性，避免传动过程中因壳体形变导致齿轮啮合间隙变化，又能尽可能控制整体构件的重量，不会给安装基座带来额外的负载压力。

激光切割的加工方式，让这类小批量定制的壳体不需要开模，所有板材的拼接切口、安装孔位都可以在切割工序一次成型，拼接时只需要沿着折弯边定位焊接，就能保证各安装面的位置精度。壳体的敞口结构设计，一方面是方便内部传动齿轮、轴承组件的装配与后期维护，不需要完全拆解壳体就能完成齿轮间隙调整、润滑脂补充等日常维护操作；另一方面楔形的外形轮廓，能在有限的安装空间内避让周边的管线、机架构件，很多紧凑布局的小型设备里，动力端的安装空间往往是不规则的楔形空位，这种随传动布局设计的异形壳体，比标准方形减速箱的空间利用率更高。

从结构设计的细节来看，壳体的折弯边都预留了足够的搭接余量，焊接后能形成连续的刚性支撑面，避免板材受振动出现焊缝开裂的问题。壳体上预留的安装孔位，分别对应输入端轴承座、输出端轴承座以及整机与设备机架的连接位置，所有孔位的位置公差都按照激光切割的工艺精度设定，不需要二次机加工就能满足装配要求，能大幅缩短从设计到成品交付的周期。在轻载传动的应用场景下，比如小型皮带输送机的动力端、桌面级工装夹具的传动机构、户外便携折叠设备的动力传递单元，这类钣金结构的减速构件壳体，比传统铸造壳体的适配性更强，尤其是在需要根据设备空间定制壳体外形的项目里，只需要调整三维模型的板材轮廓，就能快速生成新的切割加工程序，不需要额外的模具投入，能有效降低小批量定制项目的构件成本。

实际选型使用时，需要注意这个壳体的承载边界，2mm板材的刚性决定了它只适配输入扭矩较小的轻载传动场景，不能替代重载设备里的铸造壳体减速器，同时装配时要保证各拼接面的平面度，避免因焊接变形导致轴承座安装孔不同心，进而影响传动齿轮的啮合精度，缩短传动组件的使用寿命。这种结构的设计思路，本质上是把传统减速箱的集成化壳体拆分为可激光加工的钣金构件，用更灵活的加工方式适配非标自动化设备里多样化的安装空间需求，在小批量非标设备的开发场景里，这种设计方式能大幅缩短传动构件的交付周期，同时降低非标定制的加工成本。
