工业传动链条与链轮啮合结构设计

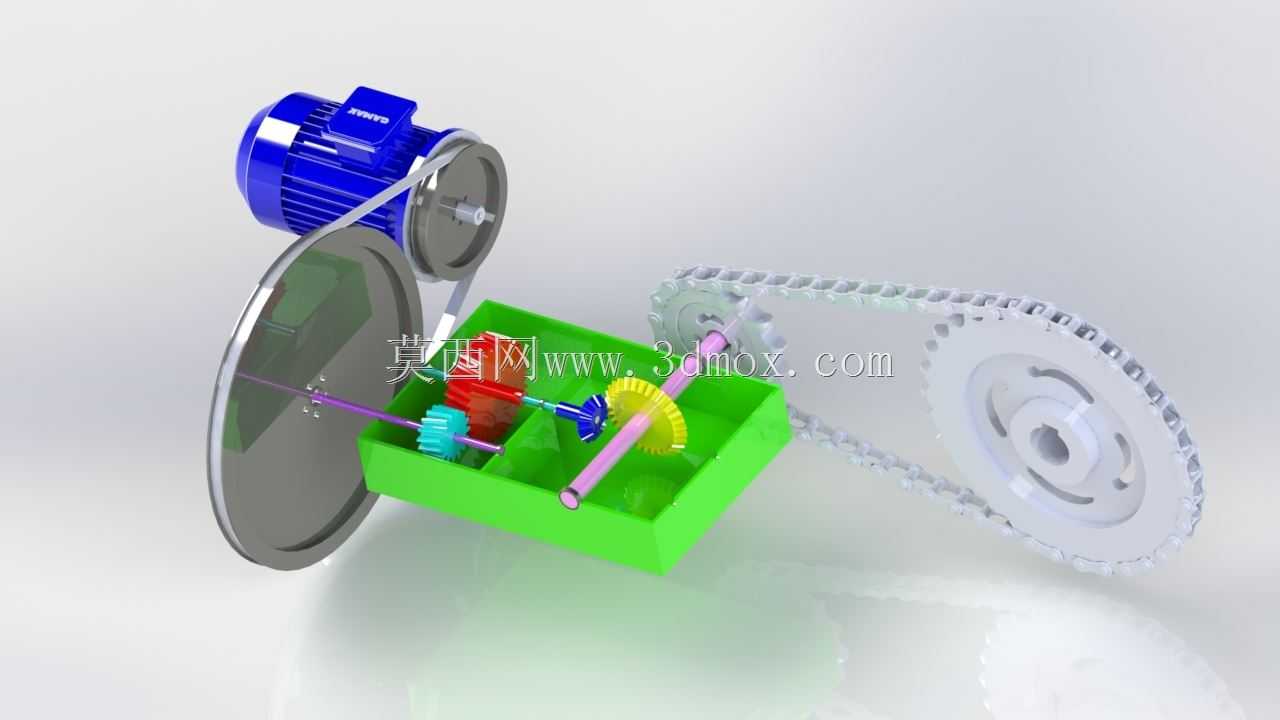

　　在各类需要长距离传递动力、对传动比精度要求不极端严苛但要求承载能力稳定的工况里，链传动始终是齿轮、带传动之外的核心备选方案，这套链条与链轮的三维结构，完整还原了标准滚子链与配对链轮的啮合状态，可直接用于传动系统的布局校核、运动仿真以及干涉检查。从实际应用场景来看，这类结构广泛出现在输送线的动力段、农机的行走与作业传动单元、机床辅机的进给传动、物流分拣设备的驱动端，部分重载工况下还会配合张紧机构使用，相比带传动它不存在打滑丢转的问题，相比齿轮传动它对轴间距的适配范围大得多，不需要两根传动轴严格保持极小的中心距，也不需要额外加工高精度的箱体来保证齿轮啮合间隙。这套模型在设计时优先还原了链节的铰接逻辑，每一节内链板、外链板、销轴、套筒、

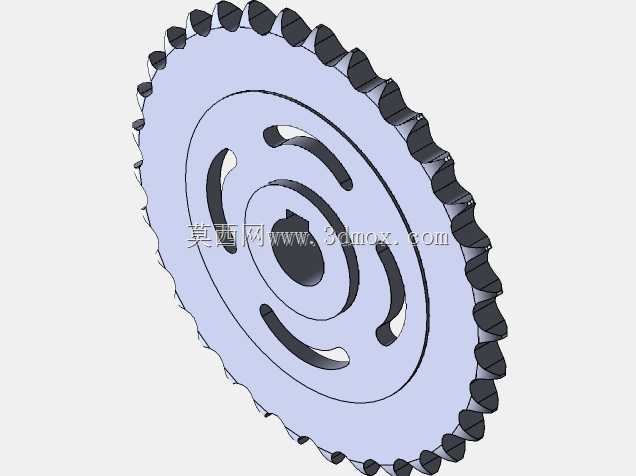

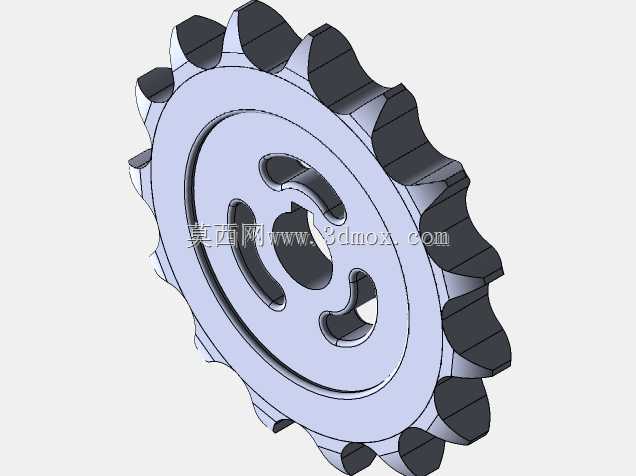

　　滚子的装配关系都做了对应约束，不是单纯的外观曲面建模，做运动仿真时可以直接给链轮添加旋转驱动，观察链条逐节啮入、啮出链轮齿槽的完整过程，能直观看到紧边与松边的张力差异，也能提前排查链节与周边护罩、机架横梁是否存在运动干涉。链轮的齿形采用了通用的三圆弧一直线齿槽轮廓，齿侧间隙预留了合理范围，既保证啮合时滚子能顺利落入齿槽，不会出现卡滞顶齿的问题，也不会因为间隙过大导致传动冲击、反向回程间隙超差。在安装边界上，链轮的轴向定位面、轴孔配合段都做了明确的结构表达，设计人员可以直接参考这个结构确定轴伸长度、键槽尺寸以及锁紧件的安装空间；链条部分则还原了标准节距对应的链板高度、销轴端部突出量，在做机架布局时，

　　可以根据实际需要的传动比选定两个链轮的齿数差，再结合选定的链条节距计算理论中心距，同时预留出张紧调节的行程余量——通常水平布置的链传动松边会放在下方，张紧轮的压入量要控制在链条节距的合理比例内，避免过度张紧加剧销轴与套筒的磨损。很多刚接触传动设计的工程师容易忽略链条的多边形效应，这套模型在做运动仿真时就能直观体现：即便主动链轮保持匀速旋转，链条的线速度也会随链轮转角出现周期性波动，齿数越少波动幅度越明显，这也是为什么高速重载工况下通常会优先选择齿数更多的链轮，同时控制链条的额定工作转速在许用范围内。在结构细节上，内链板与套筒采用过盈配合、外链板与销轴采用过盈配合，而套筒与销轴之间保留转动间隙、滚子与套筒之间保留转动间隙，

　　模型的装配层级完全对应实际的装配工艺，做有限元分析时可以直接给不同配合面设置对应的接触类型，分别校核链板的拉伸应力、销轴的剪切应力以及齿面的接触应力。针对有冲击载荷的工况，还可以在这个模型基础上修改链板的外形、调整板材厚度，或者更换为重载系列链条，对应的链轮齿厚也需要同步调整，避免齿侧与链板发生摩擦。整套结构没有做多余的工艺简化，所有影响装配和运动的尺寸边界都完整保留，不管是用来做设备方案的布局演示，还是拆解成零件图做生产出图的参考，都能直接对应实际加工与装配的要求，不需要再反向测绘标准件的核心尺寸。
