阀类设备用带孔弧形安装连接阀块

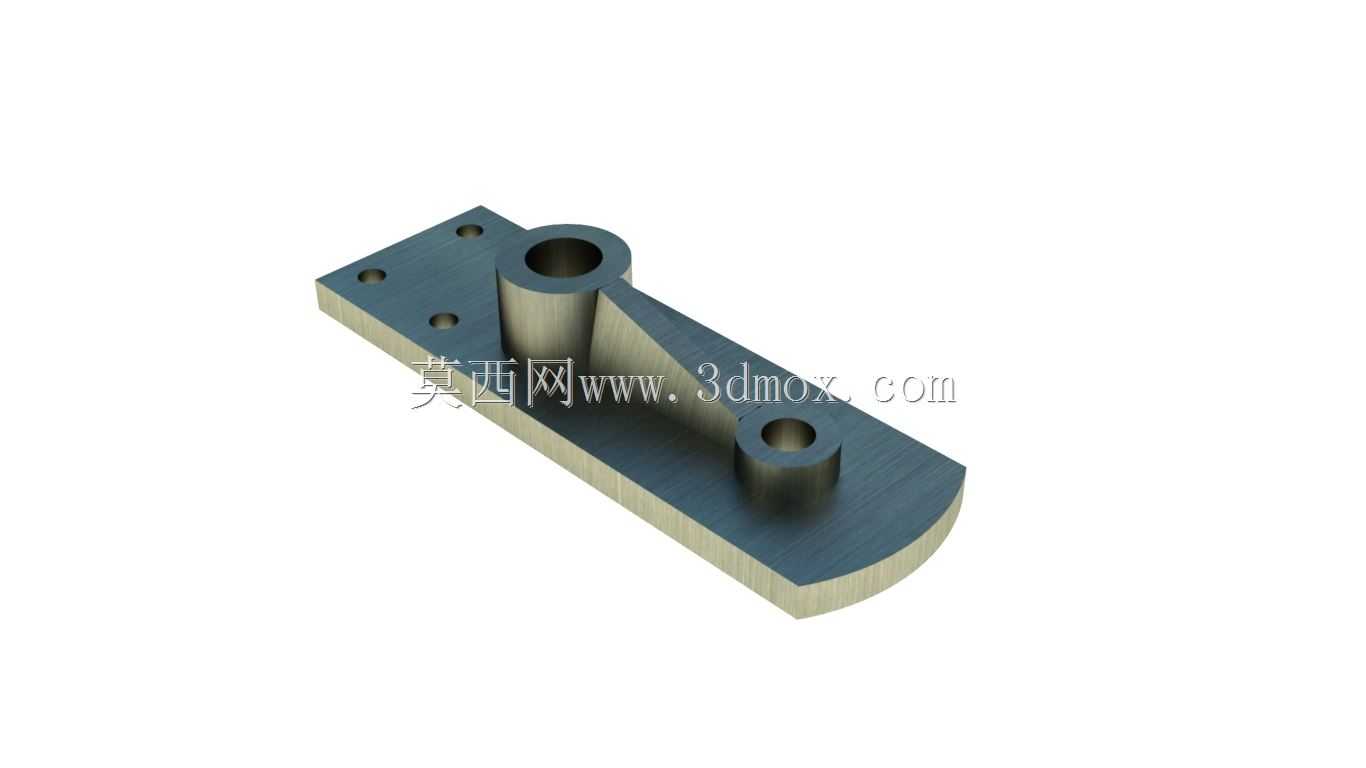

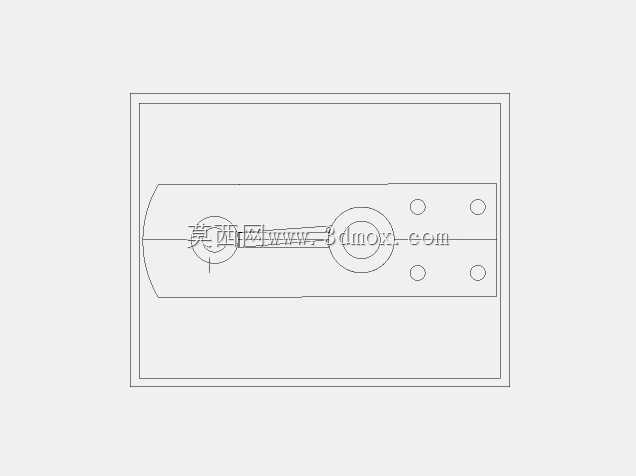

　　这类带双凸台孔的弧形阀块，多应用在工业管路阀组的集成安装场景中，作为阀体与安装基面的过渡承载构件，承担阀体定位、载荷传导、管路接口对位的核心作用，常见于流体控制设备、仪表安装阀组、小型调压装置的安装工位上。从结构设计来看，主体采用长条形板状基座，一端做圆弧收边处理，既可以缩减安装时的空间占用，避免相邻安装构件的边角干涉，也能在圆弧端对应位置预留安装孔位，适配圆形安装基面的固定需求。基座平面上预留了三个沉头安装孔，孔位沿基座长度方向非等距排布，是结合实际安装时的螺栓受力点设计的，靠近凸台的位置孔距更密，能够抵消凸台承载时产生的倾覆力矩，避免长期受载后连接螺栓出现疲劳松动。

　　基座上设置两个高度不同的圆筒凸台，凸台内为贯通光孔，高凸台与基座之间增设了三角形加强筋，筋板同时连接凸台侧壁与基座平面，大幅提升凸台的侧向承载能力，避免管路对接时侧向力导致凸台根部断裂；矮凸台直接与基座平面一体成型，对应小通径管路的对接需求，两个凸台的孔位轴线均与基座平面垂直，保证管路对接时的同轴度要求，减少密封件的偏磨风险。从安装边界来看，基座的厚度根据承载需求做了等厚设计，边缘做了小倒角处理，去除加工毛刺的同时，也能避免安装时划伤操作人员或相邻管线的防护层。圆弧端的半径尺寸与对应安装位的定位凸缘匹配，安装时可以通过圆弧边快速卡入定位，减少对位调整的时间。

　　凸台的高度差是根据对接管路的排布间距设计的，能够避免两根对接管路出现空间干涉，同时让管路走向更顺畅，减少流体在接口处的阻力损失。设计这类构件时，首先要确认对接阀体的接口位置、安装基面的螺栓孔位分布，再根据实际工作时的载荷方向调整加强筋的位置与厚度，若用于有压力冲击的管路场景，还需要适当增加基座厚度与凸台的孔壁厚度，保证承压能力。加工时基座平面需要保证足够的平面度，让安装后与基面完全贴合，避免出现间隙导致的振动或密封失效，凸台的内孔需要保证轴线垂直度，否则对接管路时会出现别劲现象，长期使用会导致接口泄漏甚至螺纹滑牙。

　　这类构件在实际使用中，不需要做复杂的表面处理，常规发黑处理即可满足防锈需求，若用于腐蚀介质的管路场景，可根据介质特性更换不锈钢材质或做相应的防腐涂层。安装时需要先将圆弧端卡入定位槽，再对齐三个安装孔，逐步拧紧螺栓，避免单侧受力导致基座变形，凸台内孔与管路对接时要根据压力等级选择适配的密封件，保证接口密封性能。
