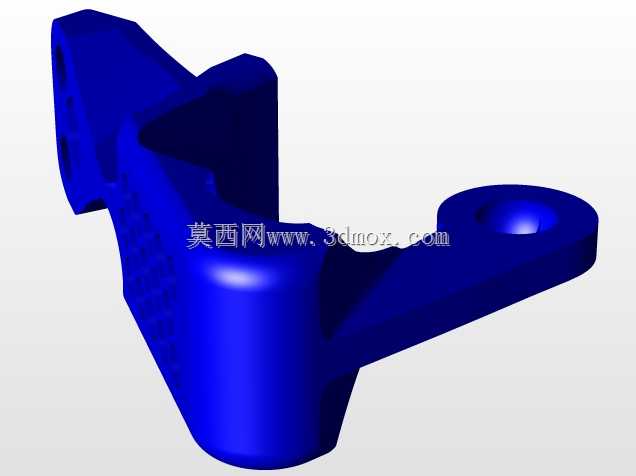

适配原版外壳的一体式黄铜轴承安装支架

　　在流体控制类阀块的配套支撑结构设计中，支架的适配性与安装精度直接影响整套阀组的运行稳定性，尤其是针对已有原版外壳的存量设备改造场景，支架的外形边界、安装点位必须完全匹配原有腔体空间，才能避免额外的壳体改造成本，缩短现场装配的调整周期。这款经过结构优化的支架，核心设计目标就是完全兼容原版支架的外壳安装尺寸，不需要对原有设备的外壳腔体做任何切削、扩孔处理，就能直接替换原有老旧支架或者完成新增功能的加装适配。从实际应用场景来看，这类支架主要用在仪器仪表类阀块的组件固定环节，承担阀块内部传动部件的支撑、定位作用，尤其是需要加装黄铜轴承的传动位，支架的轴承安装位同轴度、结构强度直接决定了传动部件的转动顺畅度与长期运行的磨损速率。

　　设计阶段首先锁定的是安装边界约束：整体外轮廓完全贴合原版支架外壳的内部腔体，所有外侧的凸起、避让槽都和原版外壳的内部筋位一一对应，装配时可以直接顺着腔体导向滑入到位，不需要额外调整定位角度，侧面的卡扣结构也和原版外壳的卡槽位置完全匹配，推入后即可完成初步卡接固定，减少螺丝锁紧环节的对位难度。结构上采用一体式成型设计，摒弃了原有分体式支架的拼接接缝，避免了长期运行过程中拼接位松动带来的支撑偏移问题，整体结构的应力分布更均匀，在承受轴承传动带来的径向载荷时，不会出现局部应力集中导致的支架形变。

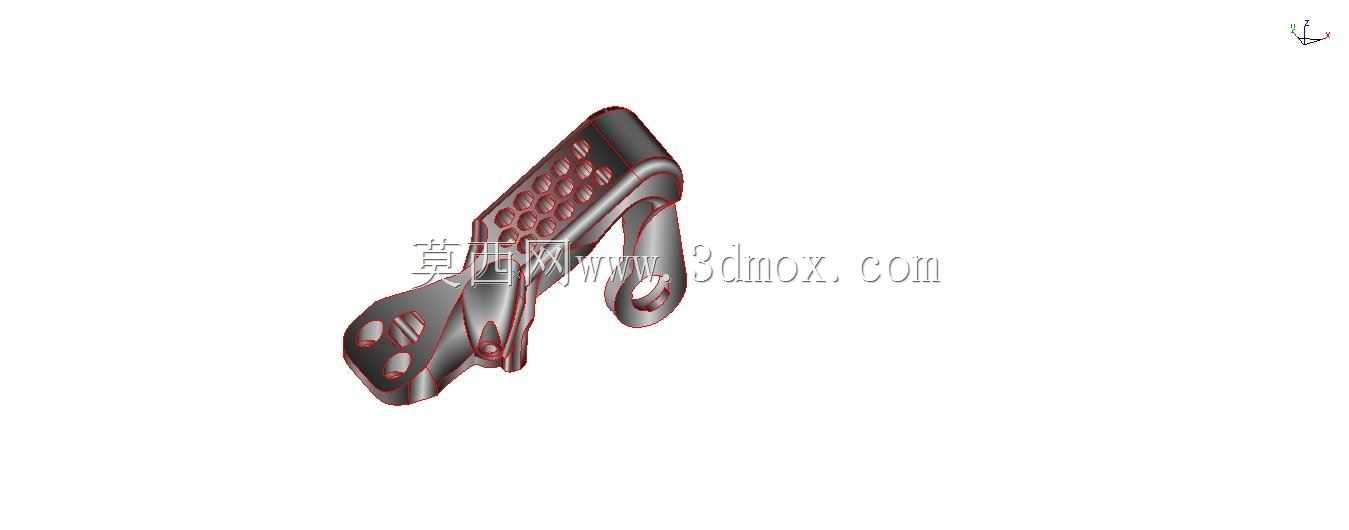

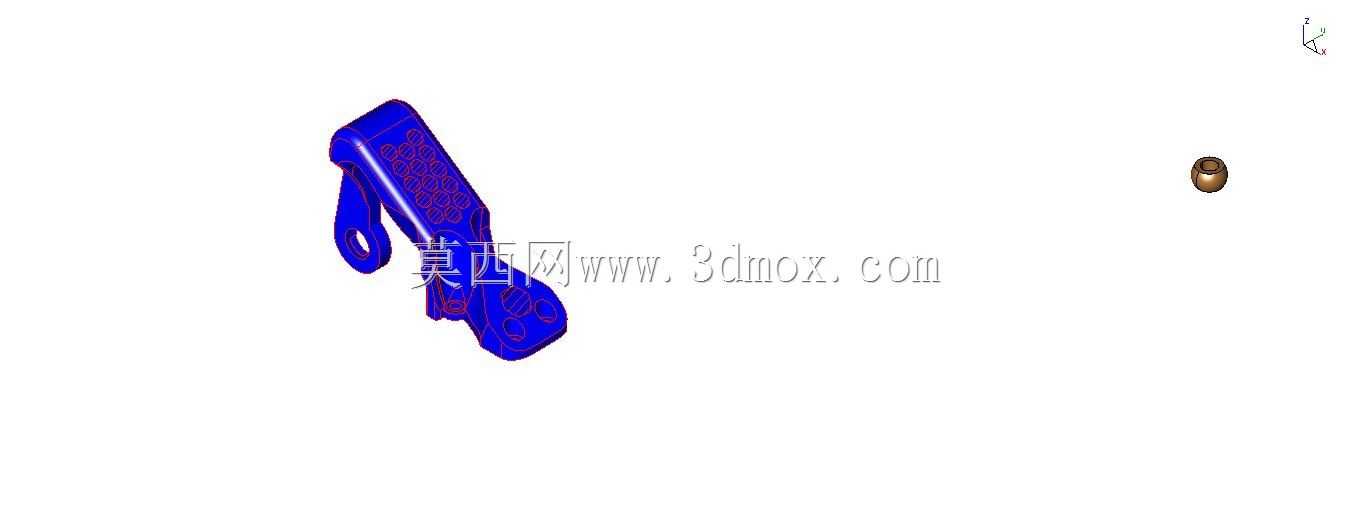

　　针对黄铜轴承的安装需求，专门预留了符合轴承外径公差的安装腔位，腔位内侧设计有微小的定位止口，轴承压入后可以被止口限制轴向窜动，不需要额外加装卡簧定位，减少装配零件数量的同时，也提升了轴承固定的可靠性。支架表面的镂空区域一方面是为了减轻整体自重，降低阀块整体的负载重量，另一方面也是为了给传动部件的运动预留避让空间，避免支架本体和运动部件产生运动干涉，每个镂空位的边缘都做了圆弧过渡处理，避免应力集中导致的支架断裂风险。从安装配合的角度来看，支架上的所有固定孔位都和原版阀块的安装螺柱位置完全对齐，孔位公差控制在合理的装配间隙范围内，现场装配时不需要重新打孔攻丝，直接使用原有固定螺丝即可完成锁紧，大幅降低改造施工的工作量。

　　在实际的设备运行场景中，这类支架需要长期承受轴承转动带来的周期性振动载荷，一体式的结构设计可以让振动应力顺着支架本体均匀传递到外壳安装位，不会在拼接位置出现应力累积，有效延长支架的使用寿命。轴承安装腔的尺寸精度经过反复校核，和标准黄铜轴承的外径公差形成过渡配合，轴承压入后不会出现松旷或者过紧导致的轴承外圈变形问题，保证轴承内圈的传动部件可以顺畅转动，降低传动过程中的阻力损耗。支架外侧的轮廓避让设计，还兼顾了外壳内部走线的空间需求，侧面的凹槽可以容纳阀块的信号线路，避免线路被支架挤压破损，提升整套阀组的布线整洁度与运行安全性。不同于通用型支架需要根据现场情况做打磨调整，这款支架的所有外形尺寸都严格匹配原版外壳的内部空间，装配完成后支架和外壳内壁之间不会出现多余的间隙，也不会出现尺寸过大无法装入的问题，对于设备运维、旧件替换的场景来说，可以直接完成备件更换，不需要现场做二次加工，有效缩短设备的停机维护时间。
