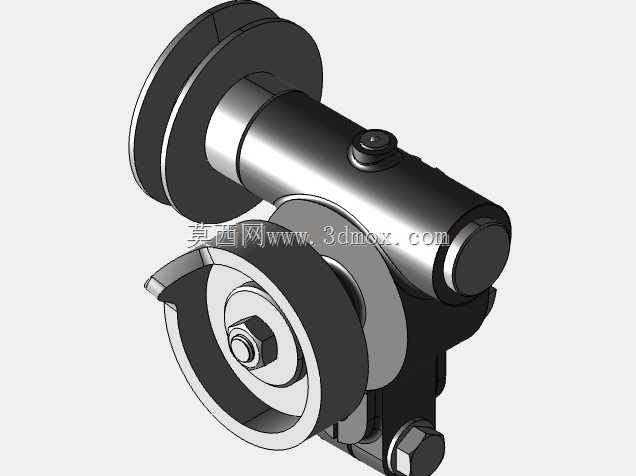

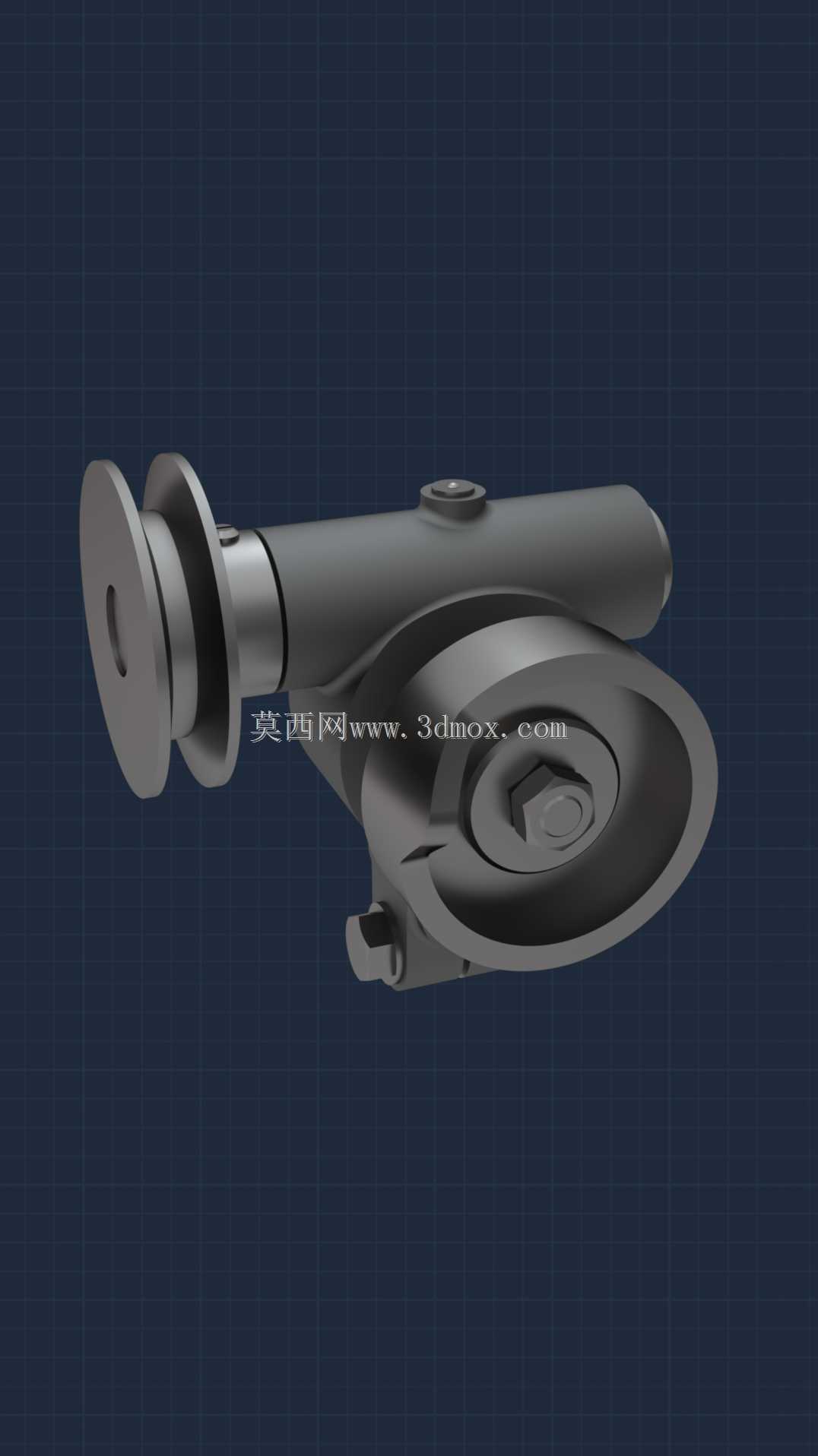

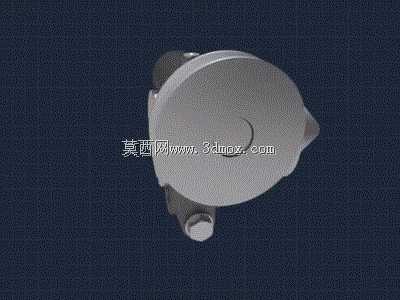

这款蜗杆蜗轮传动的减速装置,在轻工输送、小型自动化生产线、食品包装辅机、小型工装夹具的动力传输环节应用十分广泛,核心作用是将原动机输出的高转速低扭矩动力,转换为低转速大扭矩的输出动力,匹配执行端的负载转速与扭矩需求,解决原动机与工作端转速不匹配、扭矩不足的问题。从结构设计来看,该装置采用单级蜗杆蜗轮传动形式,输入轴与输出轴呈空间垂直交错布局,这种布局方式能在有限的安装空间内实现大传动比的动力转换,相比平行轴齿轮减速结构,同等传动比下整体体积更紧凑,适合安装空间受限的设备场景。
设计过程中优先考虑了传动平稳性,蜗杆与蜗轮的啮合为连续的线接触,重合度远高于普通直齿轮传动,运行过程中冲击、振动、噪声都能控制在较低水平,适合对运行静谧性有要求的办公配套设备、医疗辅助器械等场景。装置的壳体采用一体化铸造成型的圆形结构,这种结构的刚性分布均匀,能承受蜗轮蜗杆啮合过程中产生的径向与轴向复合载荷,避免壳体受力变形导致的啮合间隙变化,同时圆形壳体的散热面积分布更合理,能在连续运行过程中通过壳体表面自然散出传动摩擦产生的热量,减少过热导致的润滑脂失效问题。输入轴端伸出壳体的部分设置了轴封安装位,可适配标准骨架油封,防止内部润滑介质泄漏,同时阻挡外部粉尘、水汽进入壳体内部,适配多粉尘、轻度潮湿的车间作业环境。输出端采用轴孔配合的连接形式,可通过平键与负载端的传动轴连接,输出轴的轴肩位置做了定位设计,安装时可直接抵靠负载端面完成轴向定位,不需要额外调整轴向间隙,降低现场安装的调试难度。从安装边界来看,壳体上预留了三个均布的安装凸台,凸台上加工有通孔,可通过螺栓直接固定在设备的安装基板上,安装孔的位置度公差控制在0.1mm以内,能保证安装后输入轴与原动机输出轴的同轴度,避免偏心导致的轴承受力异常。
设计时针对蜗轮的受力特性做了参数优化,采用阿基米德蜗杆型面,加工工艺性好,普通车床即可完成蜗杆的精加工,蜗轮采用锡青铜材质的轮缘搭配铸铁轮毂的组合结构,既保证啮合面的耐磨性能,又控制整体材料成本,长时间运行后磨损量均匀,维护时仅需更换蜗轮轮缘即可,不需要更换整个传动组件。该减速装置具备反向自锁特性,当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构只能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这一特性可应用在提升、倾斜输送等场景中,防止负载断电后出现逆行滑落的问题,省去额外的制动机构,简化整套设备的结构。
在实际选型应用中,需要注意输入转速的匹配,该结构在输入转速不超过1500rpm的工况下传动效率可维持在合理区间,若输入转速过高会导致啮合面摩擦加剧,温升过快,缩短润滑脂与啮合零件的使用寿命。壳体内部的储油腔容量经过核算,可填充足够的锂基润滑脂,采用脂润滑的形式不需要额外设置油标、放油塞等结构,日常维护周期更长,适合免维护要求较高的配套设备。装置的输入轴端可适配不同规格的联轴器,连接伺服电机、步进电机或者小型异步电机,适配不同的动力源需求,输出端可根据负载需求加装法兰盘或者联轴器,连接链轮、同步带轮或者直接连接工作主轴,适配不同的传动形式。在建模过程中,所有配合面的尺寸公差、形位公差都按照机械设计手册的推荐值设置,装配体中包含了所有零件的完整建模特征,可直接用于工程图生成、装配干涉检查、运动仿真验证,也可作为同类型减速装置设计的参考原型,帮助设计人员快速完成结构选型与细节调整,减少重复建模的工作量。
- 全部评论(0)
- 模板大小: 38.49 MB
- 售价:5金币
- 下载次数: 39
- 系统要求: STEP / IGES,Autodesk Inventor,Rendering,AutoCAD,Other
- 软件分类: 减速机
