爪式离合器半联轴传动连接构件

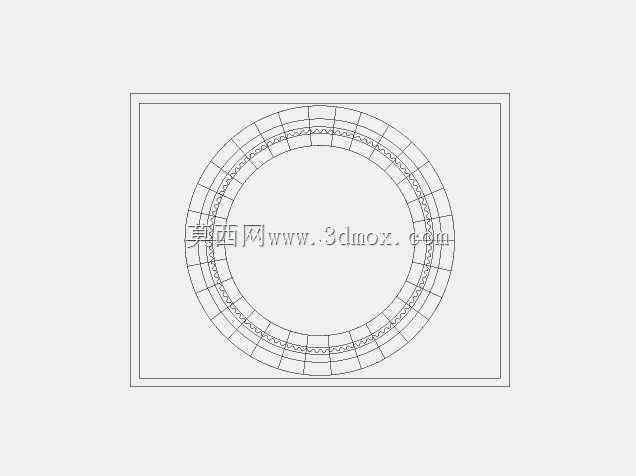

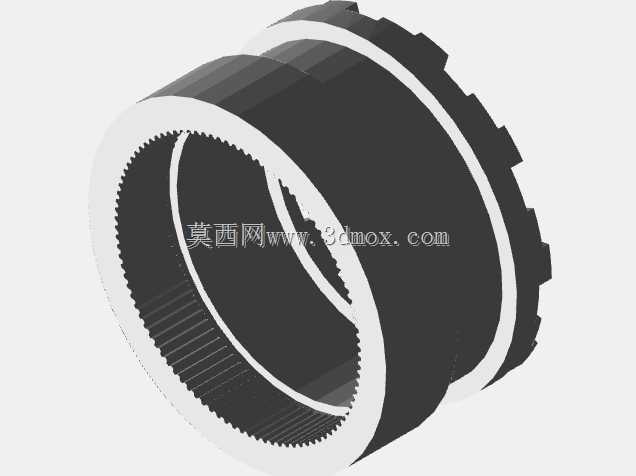

　　这类爪式半离合器构件，主要应用在需要频繁接合、断开动力传递的传动链路中，常见于中小型工业设备的主轴传动端、农用机械的动力输出单元、以及部分需要手动切换传动路径的专用工装设备上。和摩擦式离合器不同，爪式结构依靠刚性齿牙的嵌合来传递扭矩，不存在打滑余量，传动比完全固定，适合对传动同步性要求较高、接合转速差较小的工况场景。从结构设计来看，该构件采用环形基体布局，外圈设置均匀分布的凸爪结构，内圈加工有细密的内齿圈，两种啮合结构集成在同一基体上，可同时实现轴向的离合器嵌合与径向的花键传动连接，减少了传动链路中的零件数量，降低了装配累积误差。

　　设计过程中，凸爪的齿形做了导向倒角处理，接合时可以通过倒角面自动导正，避免齿牙硬碰硬出现卡滞或崩损，每个凸爪的受力面都做了等强度校核，保证在额定扭矩下各爪受力均匀，不会出现单爪过载断裂的问题。内齿圈的齿形参数按照标准花键规格设计，可直接与对应规格的花键轴配合，齿侧间隙控制在合理范围，既保证传动时无明显冲击旷量，又能满足装配时的顺利滑配需求。安装边界上，构件的轴向定位依靠基体端面的止口结构实现，装配时与配对半离合器的端面贴合后，凸爪的嵌入深度有明确的尺寸限位，不会出现嵌合过深导致分离卡滞，或是嵌合过浅导致受力面积不足的问题。

　　外径尺寸根据传递扭矩的大小做了匹配设计，基体壁厚经过强度验算，在承受峰值扭矩时不会出现径向变形，保证内齿圈与花键轴的配合精度始终稳定。实际使用中，这类构件的接合动作通常在主轴低速或静止状态下完成，刚性嵌合的特性让动力传递没有滞后，适合用在传动路径需要硬连接、不允许出现传动滑移的设备部位，比如小型机床的进给传动切换机构、包装设备的动力分配单元，以及部分工程机械的辅助传动链路。建模过程中，凸爪的分度精度是重点控制项，所有凸爪沿圆周方向均匀分布，角度公差控制在极小范围内，保证接合时每个凸爪都能同时受力，避免局部应力集中。内齿圈的齿向误差也做了严格控制，保证与花键轴配合时齿面接触均匀，不会出现偏载磨损。

　　基体的过渡圆角都做了圆滑处理，减少应力集中点，提升构件在交变载荷下的疲劳寿命。和分体式的离合器半联轴结构相比，这种集成式设计省去了额外的连接紧固件，装配工序更简单，整体刚性更好，在相同的外形尺寸下能传递更大的扭矩。日常维护时，只需要在凸爪的啮合面定期涂抹润滑脂，减少接合、分离过程中的磨损，就能保证长期稳定工作，不需要复杂的调整维护。
