220V150度铝壳PTC恒温电加热组件

这款铝壳PTC加热组件，核心采用PTC陶瓷发热元件作为热源，相比传统电阻丝加热结构，其本身具备恒温自限温特性，当组件表面温度达到150℃阈值时，元件电阻会急剧上升，将工作电流限制在极低水平，无需额外搭配温控器即可维持稳定的工作温度，从根源上避免了干烧过热、温度失控引发的设备故障风险，在小空间密闭加热场景下的可靠性远高于常规加热元件。

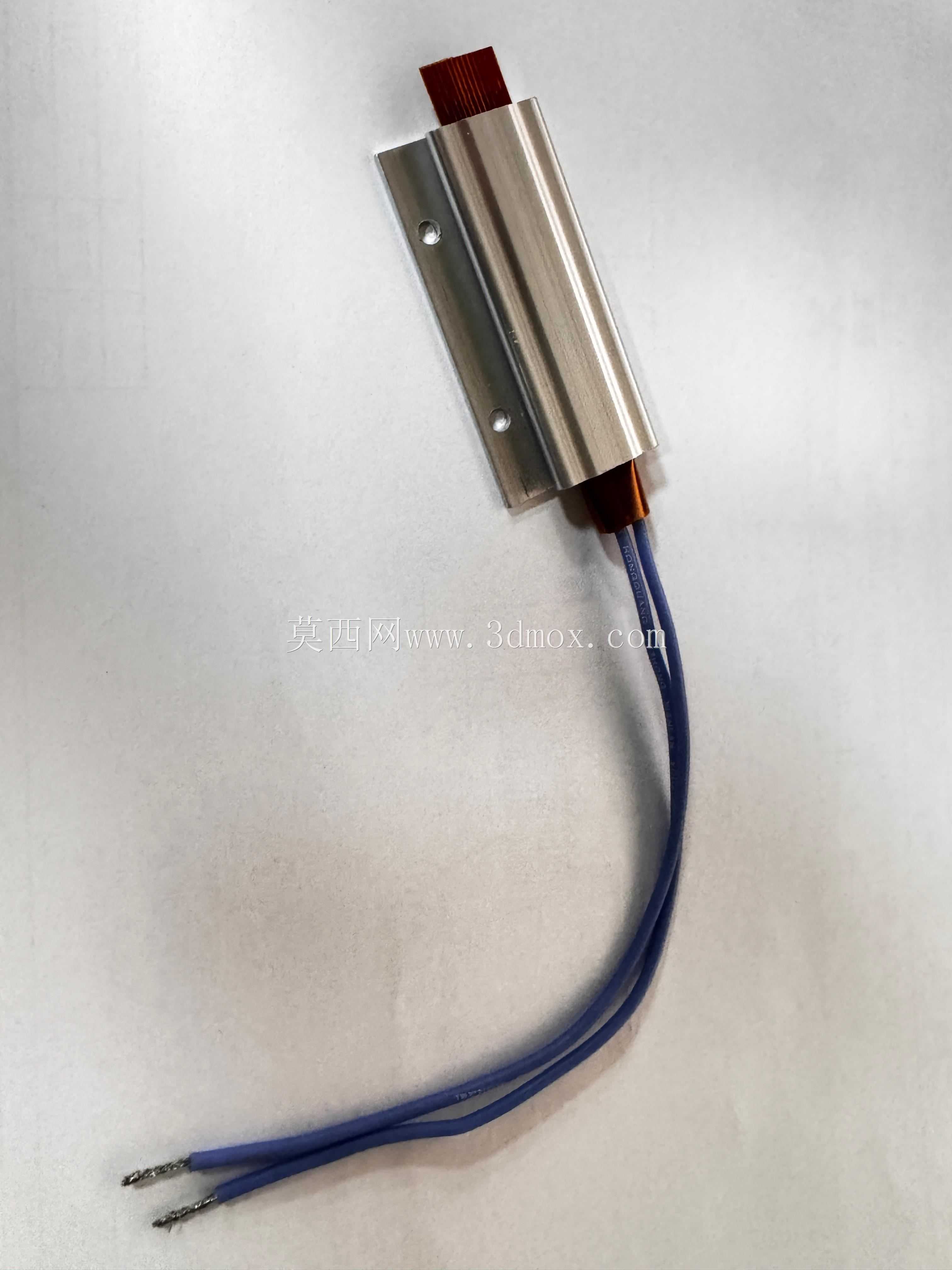

组件外部采用拉伸成型的铝合金壳体作为导热与安装载体，铝壳表面做了阳极氧化处理，既提升了表面导热均匀性，也能在潮湿、多粉尘的工业环境下延缓壳体氧化锈蚀速度，延长组件使用寿命。壳体侧面一体冲压出带两个安装孔的固定翼片，安装孔位适配M3规格的紧固螺丝，安装时可直接通过螺丝将组件贴合固定在需要加热的金属工件表面，无需额外设计复杂的夹持固定结构，翼片与壳体主体为一体结构，不存在装配间隙带来的接触热阻，能将发热元件产生的热量快速传导至被加热工件表面，降低热损耗。

组件出线端采用耐高温硅橡胶导线，导线绝缘层可长期承受180℃以内的工作温度，即使加热组件满负荷持续工作，导线靠近壳体的位置也不会出现绝缘层老化开裂、线芯裸露的问题，接线端做了镀锡处理，方便用户直接接入控制回路，无需额外处理线芯氧化层。

从实际应用场景来看，这类小体积恒温加热组件的适配范围非常广：在小型工业设备领域，可用于3D打印机喷头的辅助预热、小型气动元件的低温防凝露加热，避免冬季低温环境下气动阀件内部结冰卡滞；在仪器仪表领域，可安装在户外部署的气体检测仪、流量计外壳内部，维持仪表内部工作温度在合理区间，避免低温导致电子元件参数漂移、检测精度下降；在小型流体控制回路中，可贴合在细径金属管路外壁，对管路内输送的低粘度流体做恒温伴热，避免流体遇冷粘度上升堵塞管路；在民用小家电领域，这类结构也常被用于小型暖风机、酸奶机、恒温加热杯垫的发热核心，只是参数规格会根据产品需求做对应调整。

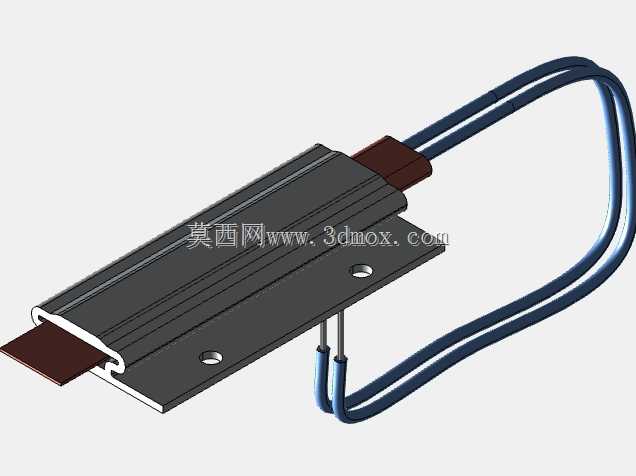

从结构设计思路来看，这款组件在建模阶段就充分考虑了安装适配性与热效率平衡：壳体的圆弧过渡结构既避免了锐边划伤安装人员，也能在贴合弧形安装面时减少接触间隙；固定翼片的开孔位置做了沉台设计，螺丝锁紧后螺帽不会突出翼片表面，不会额外占用安装空间；内部PTC元件与铝壳内壁之间填充了高导热绝缘硅胶，既保证了电气绝缘强度，也填充了元件与壳体之间的微小空气间隙，进一步提升热传导效率。

安装边界方面，这款组件的整体厚度控制在12mm以内，安装时仅需要在被加热件表面预留与壳体尺寸匹配的平面，锁紧两颗M3螺丝即可完成固定，接线时仅需要将两根导线串入设备的供电回路即可，220V交流供电的设计无需额外搭配降压电源模块，直接接入工业常用市电回路即可工作，大幅降低了设备的电路设计复杂度。需要注意的是，安装时要保证铝壳与被加热面完全贴合，尽量在接触面上涂抹薄层导热硅脂，减少接触热阻，同时要避免导线直接贴在铝壳高温区域，防止长期高温加速导线绝缘层老化。

在实际选型过程中，这类PTC加热组件相比传统加热管、加热板的优势十分明显：首先是恒温特性不需要额外搭配温度传感器与温控电路，对于成本敏感、控温精度要求在±5℃以内的场景，能大幅降低BOM成本与电路设计工作量；其次是自限温特性即使出现风机停转、被加热件热负荷骤降的异常工况，组件也不会出现温度持续上升烧毁的问题，安全冗余度更高；再者铝壳的结构强度远高于常规PTC组件的塑料外壳，在有轻微振动、磕碰的工业安装场景下，不容易出现外壳破损、内部元件移位的问题。
