GT28Garret涡轮执行器连接法兰结构

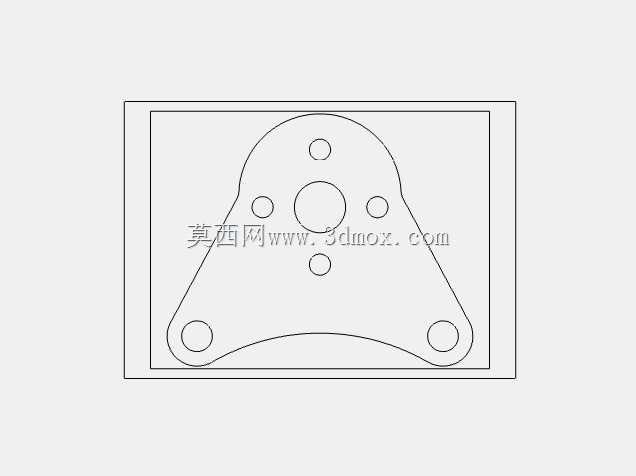

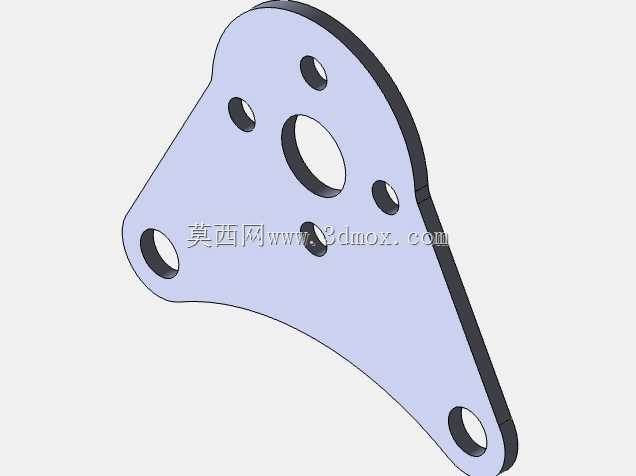

　　在涡轮增压系统的配套管路布局中，执行器端的连接定位精度直接决定了隔膜真空控制的响应效率，这款适配GT28 Garret系列涡轮的执行器法兰，正是为解决真空管路安装偏移、执行器动作卡滞这类现场常见问题设计的专用连接件。不同于通用法兰的标准化孔位布局，这款法兰的轮廓完全贴合对应型号涡轮执行器的安装面弧度，三个边角的大尺寸安装孔对应执行器壳体的固定螺柱位，中心主孔用于真空管路的对接导通，中心孔周边均匀分布的三个小孔则用于隔膜腔的定位销固定，避免法兰安装后出现周向转动，导致管路接口错位。

　　从实际装车与台架测试的场景来看，不少改装与维修场景中会出现原厂法兰变形、孔位磨损的问题，导致真空管路密封不严，执行器无法准确建立推动隔膜的负压差，最终出现涡轮增压值不稳、迟滞明显的故障，这款法兰在设计时特意将安装面的平面度公差控制在0.05mm以内，配合密封垫安装时可以完全贴合执行器壳体端面，杜绝负压泄漏的问题。设计阶段没有采用规则的方形或圆形外轮廓，而是顺着三个安装孔的位置做了圆弧过渡的切边处理，一方面可以减少法兰整体的重量，避免在发动机舱振动环境下额外增加固定螺柱的载荷，另一方面也能避开周边的线束、冷却管路的安装空间，不会和相邻部件产生运动干涉。

　　安装边界上，法兰整体厚度控制在5mm，既保证了足够的结构强度，在拧紧固定螺栓时不会出现翘曲变形，也不会因为厚度过大导致真空管路的插入深度不足，出现管路松脱的风险；三个边角安装孔的中心距完全匹配GT28 Garret执行器的原厂螺柱位置，不需要对原有执行器壳体做任何打孔、打磨修改，直接替换原有损坏的法兰即可完成装配，大幅降低维修与改装的作业难度。在功能特性上，法兰中心的管路对接孔做了0.2mm的倒角处理，方便真空软管的插入装配，孔内壁的粗糙度控制在Ra1.6，和管路外壁配合时可以形成足够的抱紧力，配合卡箍固定后可以承受-0.08MPa的工作负压，不会出现管路吸扁、漏气的问题。周边的三个定位小孔深度为2mm，刚好可以套入执行器隔膜端的定位销，安装时不需要反复调整法兰的周向角度，对准定位销推入即可对齐所有安装孔，降低现场装配的对位难度，也能避免装配角度偏差导致的管路走向扭曲，减少软管长期受扭转力出现开裂的风险。从结构设计的合理性来看，法兰的外轮廓圆弧过渡处没有尖锐棱角，不会在装配过程中割伤维修人员的手套或者周边的线束护套，所有孔位的边缘都做了去毛刺处理，避免金属碎屑在装配时掉入真空管路，最终进入执行器隔膜腔造成隔膜破损。

　　在涡轮增压系统的日常运维中，这类连接法兰属于容易被忽略的小部件，但恰恰是这类部件的加工精度与配合公差，决定了整个真空控制系统的工作稳定性，不少增压压力异常的故障排查到最后，都是法兰密封面变形、孔位错位导致的微小泄漏，这款法兰在设计时充分考虑了发动机舱的高温、高振动工作环境，材料选型上适配对应的强度要求，安装后可以长期稳定保持密封性能与定位精度，不需要频繁检查紧固。不同于通用法兰需要现场配打孔位的作业方式，这款法兰的所有孔位都经过实车匹配验证，安装时只需要按照对角顺序拧紧固定螺栓，保证密封面受力均匀即可，不需要额外做适配加工，不管是售后维修替换还是改装场景的管路重新布局，都能快速完成装配，有效缩短作业时长，也避免了现场加工带来的尺寸误差、碎屑残留等问题。
