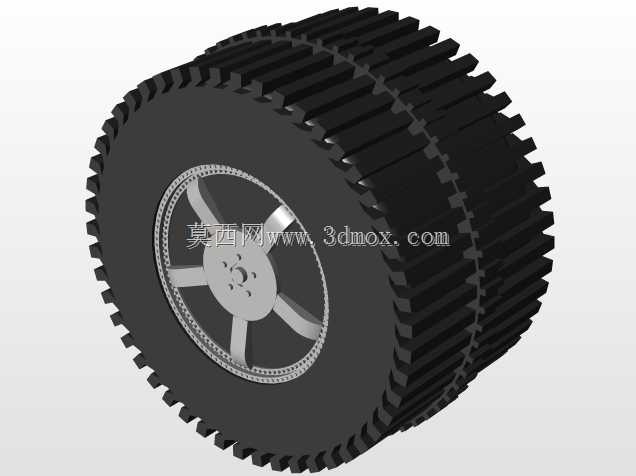

该行走轮结构主要面向小型地面移动机器人的非铺装路面行走场景设计,适配巡检、勘探、小型作业类轮式机器人的行走端需求,可应对碎石路面、松软土路、轻度草地等复杂非硬化路面的行走工况,解决普通光面轮在低附着路面打滑、越障能力不足的问题。从结构设计逻辑来看,轮体采用双段式胎面排布,胎面凸起沿周向均匀分布,且轴向分为两排错开的齿块结构,这种排布方式一方面可以在轮体压过路面凸起时,让齿块嵌入松软路面表层或者卡入硬质路面的微小凹凸处,提升接地附着力,另一方面错开的齿块可以减少轮体滚动过程中的连续振动,避免同相位齿块同时接地带来的周期性跳动,提升行走过程的平稳性。
轮毂部分集成了同步带轮结构,将传动从动轮与轮毂本体做成一体化结构,省去了额外安装同步带轮的法兰与连接紧固件,既缩减了轮组的轴向安装尺寸,也减少了传动链的装配误差,同步带轮的齿形沿轮毂内圈周向加工,可与标准同步带配合实现动力输入,传动比准确,不存在打滑丢转的问题,适合需要精准控制行走里程、航位推算的机器人平台。轮辋部分采用五辐式支撑结构,辐条之间做了大面积镂空处理,在保证整体结构强度的前提下尽可能降低轮体自身的转动惯量,减少行走驱动电机的启动负载,同时镂空结构也能避免轮体在泥泞路面行走时积泥卡滞,泥土可以直接从镂空处排出,不会附着在轮辋内部增加额外重量。
胎面齿块的高度做了针对性设计,齿块高度占轮体总半径的比例控制在合理区间,既保证足够的嵌入深度提升抓地力,也不会因为齿块过高导致轮体滚动半径波动过大,影响行走速度的稳定性。安装边界方面,轮毂中心设置了标准的轴承安装位与轴连接孔,可直接与机器人的行走轮轴配合,轴向定位靠轴肩与卡簧槽实现,不需要额外设计定制化的连接结构,适配多数小型移动机器人的轮轴安装尺寸,轮体的总宽度经过优化,在保证接地面积足够的前提下,控制轴向尺寸不会过大,避免占用过多的底盘安装空间,给底盘上的电池、控制板、传感器等部件留出足够的布置空间。
从实际使用的角度出发,该轮体的胎面结构不需要额外加装防滑履带或者防滑套,自身的齿块结构就能满足多数非铺装路面的防滑需求,一体化的同步带轮毂也减少了后期维护的环节,不需要定期检查同步带轮与轮毂的连接螺栓是否松动,降低了整机的维护成本。在结构强度校核上,辐条的厚度与胎体的壁厚都经过受力优化,可承受小型机器人整机重量带来的径向载荷,同时在轮体遇到侧向冲击时,五辐结构可以均匀分散侧向力,避免轮辋出现变形断裂的问题,胎面齿块的根部做了圆角过渡,减少应力集中,防止轮体在越障过程中齿块受冲击断裂。
