3mm超短涤纶纤维立轴压切式切割装置

在化纤短纤生产、废旧纤维回收再加工、非织造布原料预处理的生产场景中，纤维切割设备是决定成品纤维长度均匀度、断口整齐度的核心执行单元，这款立轴压切形式的3mm超短涤纶纤维切割装置，正是针对常规滚刀式切割机在处理3mm及以下规格超短纤维时容易出现的连刀、纤维缠绕、长度偏差大等痛点开发的专用执行机构。从实际产线适配角度看，该装置可直接对接上游的纤维梳理送料机构，也可作为小型实验线的独立切割单元使用，适配涤纶常规纺丝、再生涤纶短纤、特种功能性涤纶短纤的定长切割工序，切割后的纤维可直接送入风送系统，输送至后续的混棉、成网工序，无需额外的断纤整理环节。

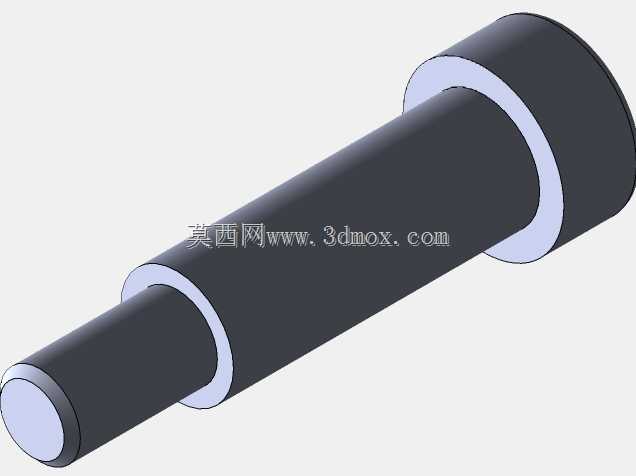

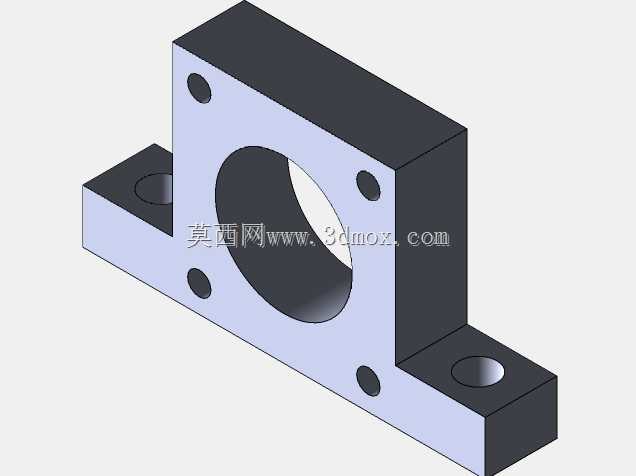

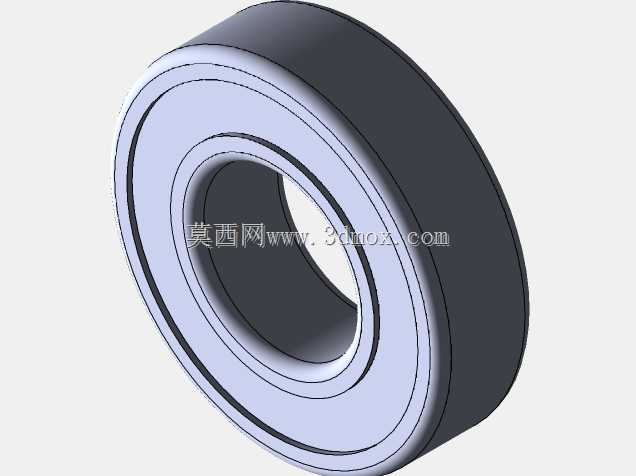

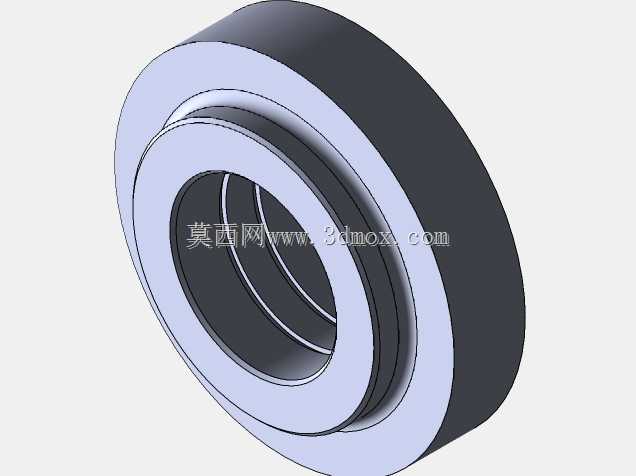

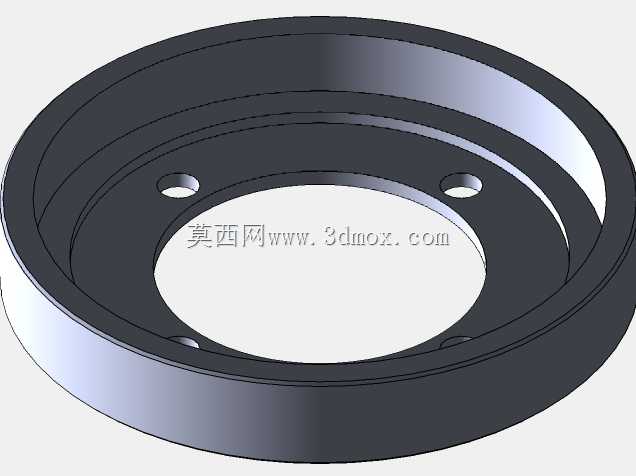

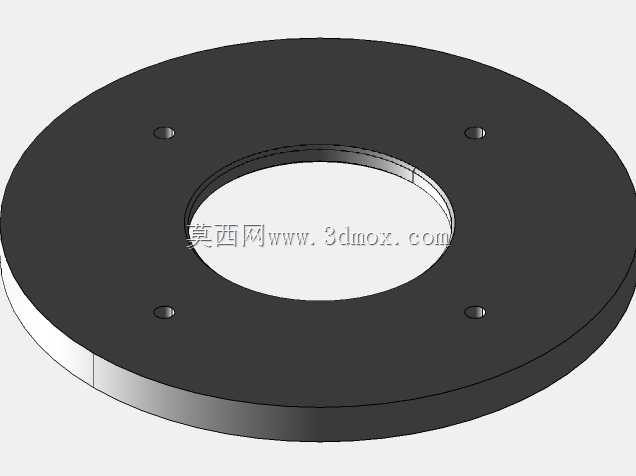

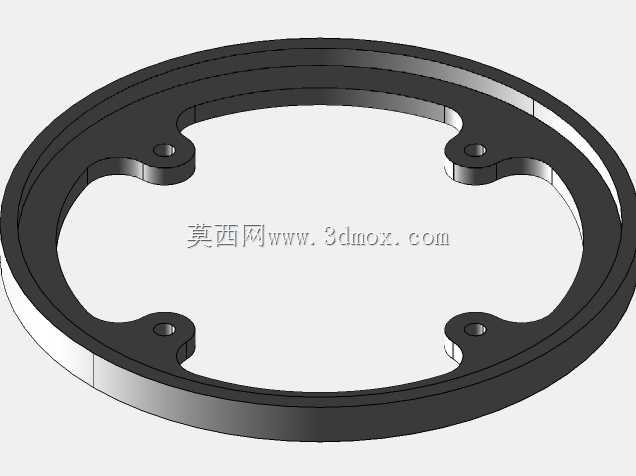

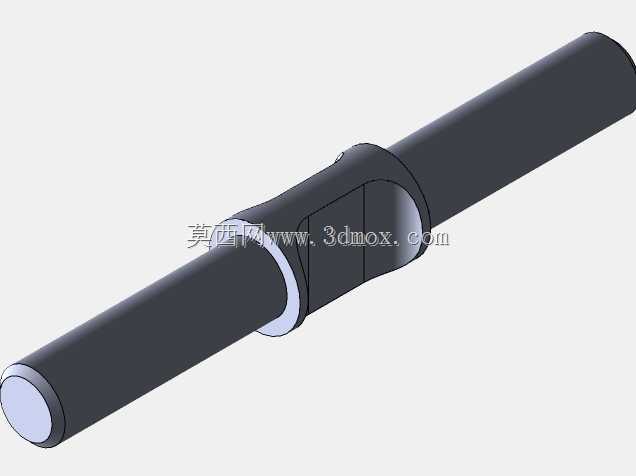

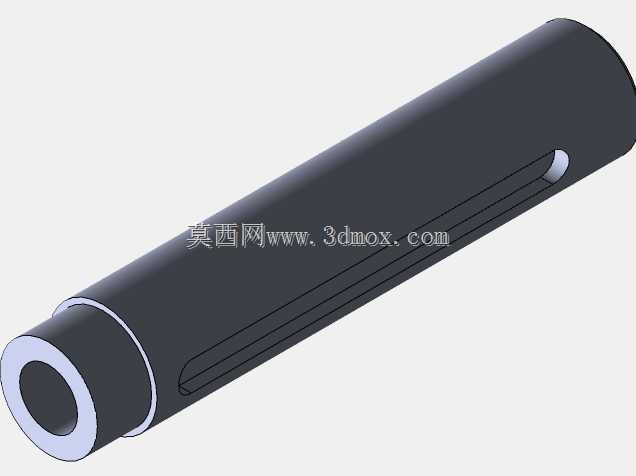

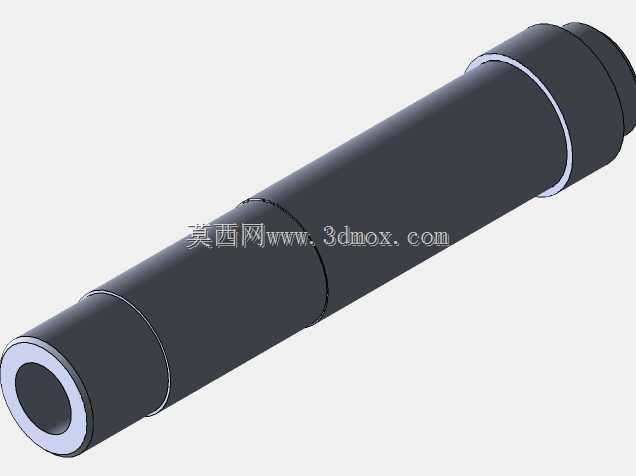

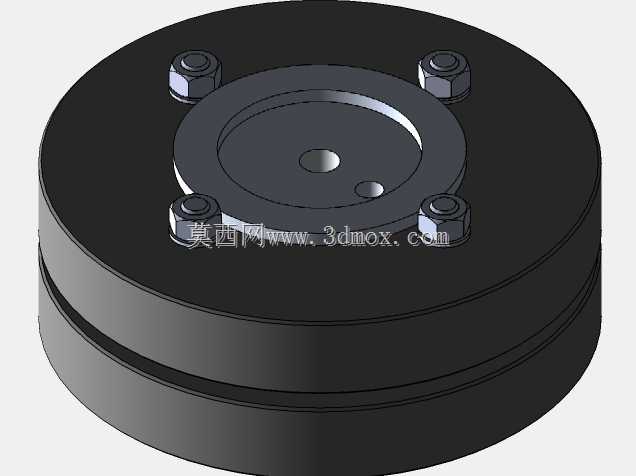

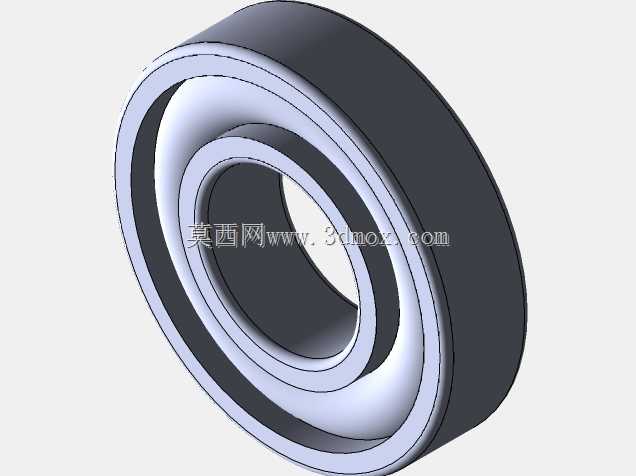

从功能特性上看，该装置采用立轴压切的作业形式，区别于传统卧式滚刀的剪切逻辑，动刀组沿垂直轴线做回转压切运动，定刀座采用分体式镶装结构，可根据切割纤维的材质特性调整动定刀的贴合间隙，针对涤纶纤维摩擦系数高、易产生静电缠绕的特性，刀组周边预留了压缩空气吹气接口的安装位，可在切割作业时同步形成环形气幕，避免碎纤维卡入刀组转动间隙，也能减少纤维在刀座表面的静电吸附堆积。装置的动力输入端采用标准轴伸设计，可适配不同功率的减速电机直连安装，无需额外设计传动转接结构，输入端的轴承座采用双侧密封结构，可阻挡超细纤维碎屑进入轴承滚道，延长维护周期。

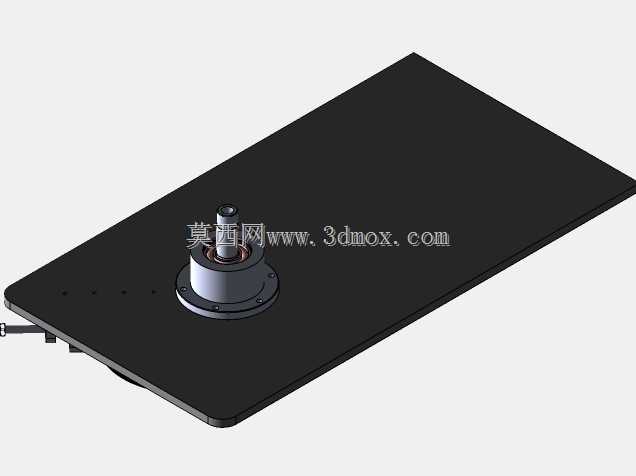

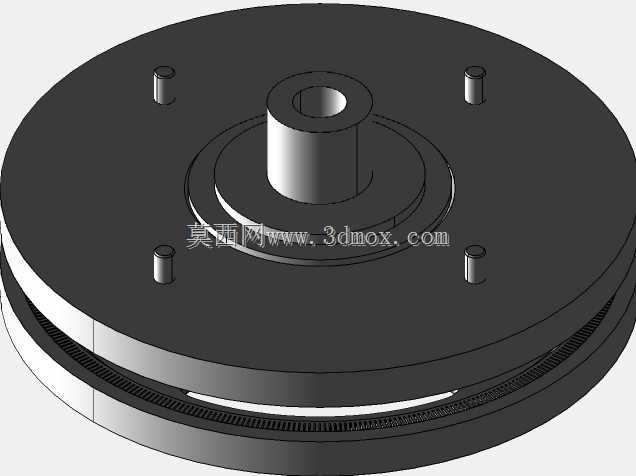

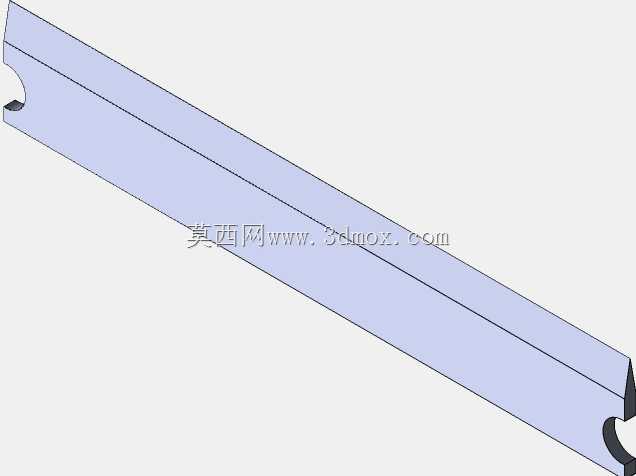

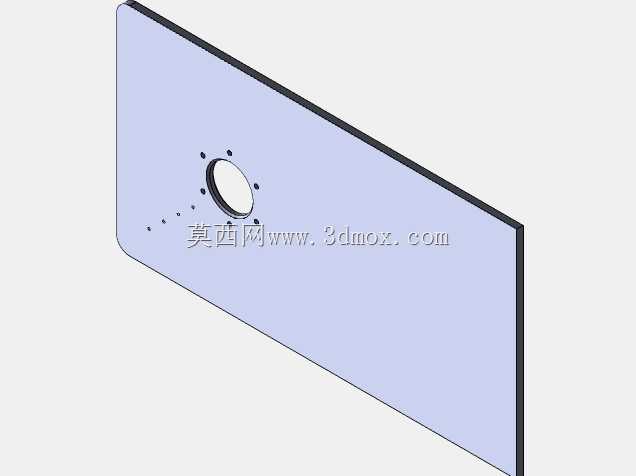

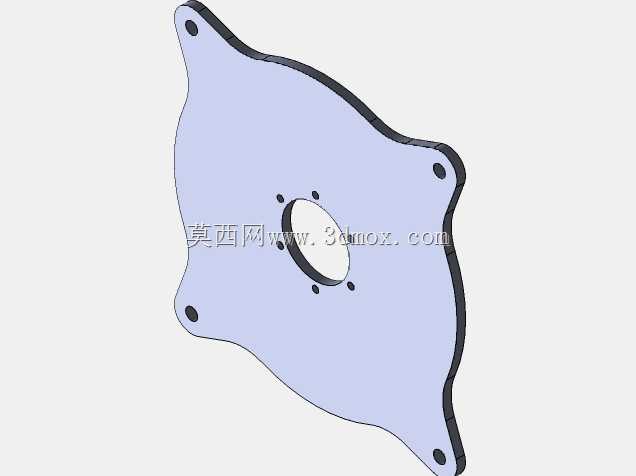

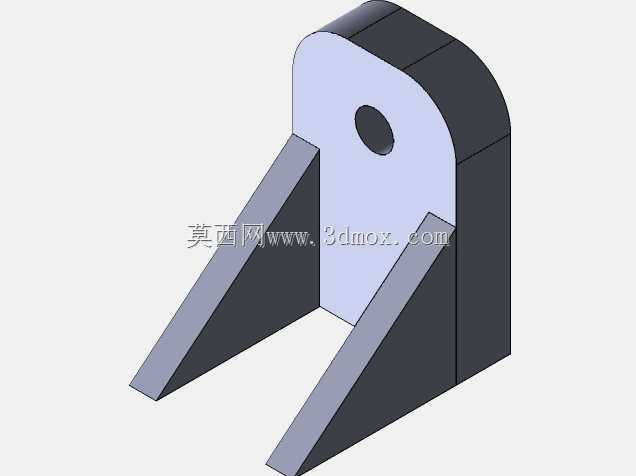

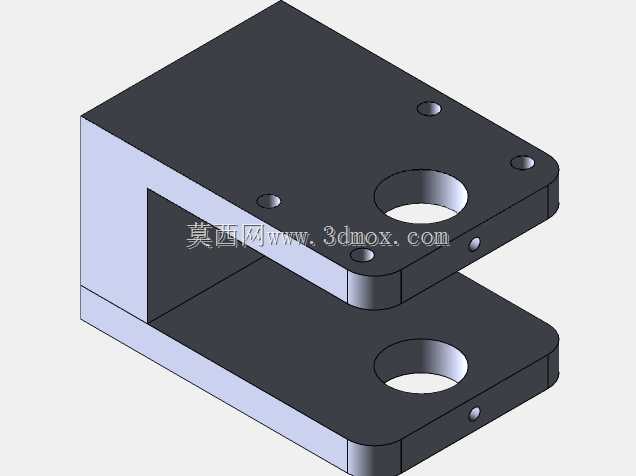

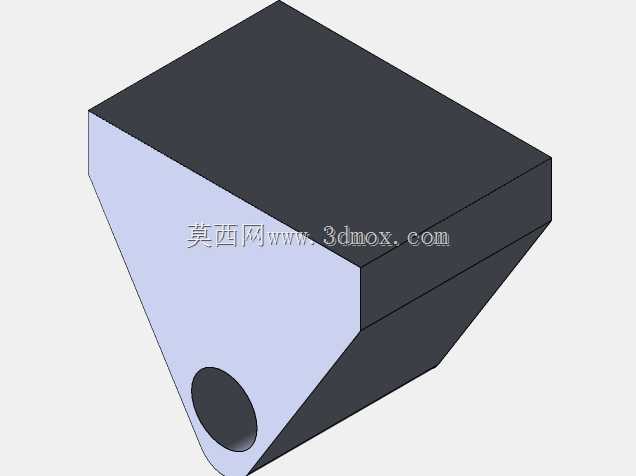

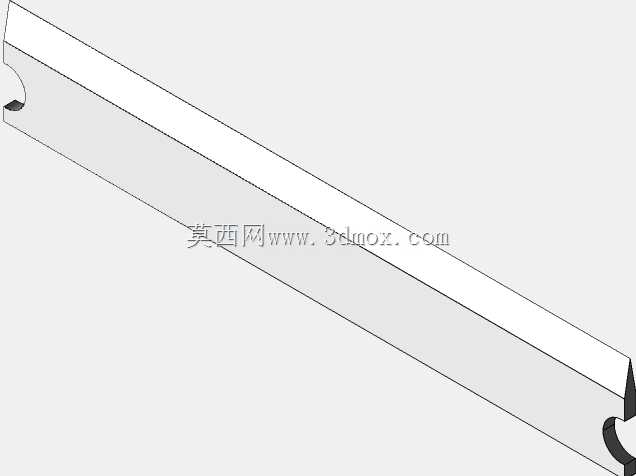

从设计思路层面拆解，整个结构采用模块化分层设计，最外侧的异形安装支架承担整机的固定与定位功能，支架上的三个安装挂耳分别对应送料机构对接位、主机架固定位、张紧调节位，安装孔均采用长圆孔设计，可在现场安装时微调装置的水平与垂直位置，补偿机架加工带来的装配误差。核心切割腔体采用封闭式箱型结构，上部为刀组安装腔，下部为落料通道，切割完成的3mm长度纤维可直接通过落料通道进入下游集料装置，腔体的开合采用快拆式侧盖设计，更换刀片、清理卡滞纤维时无需完全拆解整机，仅需松开侧盖的快锁螺钉即可打开作业腔，大幅缩短日常维护的停机时间。刀组的动刀采用镶嵌式硬质合金刀片，每片刀片的伸出量可通过微调螺钉独立调整，保证所有动刀的切削刃处于同一回转平面，避免因刀片高度差导致的切割长度不均、个别刀片过快磨损的问题。

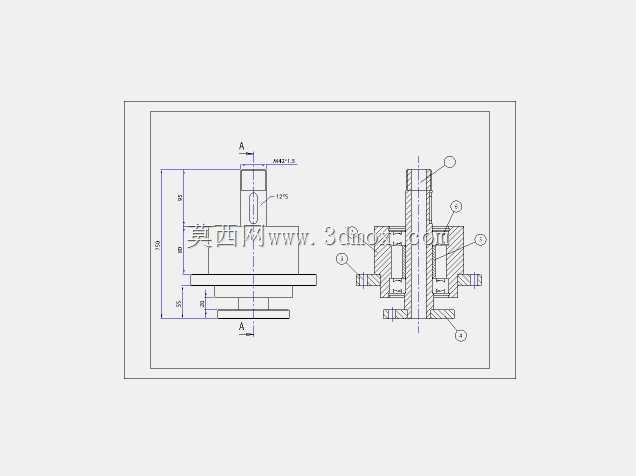

关于外形尺寸与安装边界，该装置整体沿动力输入轴线方向的总长度适配常规500mm幅宽的纤维送料辊，安装支架的固定孔位中心距匹配通用化纤设备的40系列铝型材机架安装标准，无需额外加工过渡连接板即可完成固定。装置的上部动力输入轴中心距安装基准面的高度经过优化，可直接对接常规梳理机的出料口高度，避免送料过程中纤维出现过度拉扯或堆积。落料口的尺寸匹配直径110mm的标准工业通风管道，可直接与产线的风送集料系统对接，无需额外设计变径接头。需要注意的是，装置的侧方预留的手动摇柄位是用于设备调试、检修盘车使用，正常运行时需拆除摇柄并加装安全防护罩，避免转动部件外露带来的安全隐患；刀组的动定刀间隙调整范围控制在0.02mm到0.1mm之间，针对涤纶纤维的切割作业，推荐将间隙调整至0.03mm到0.05mm区间，既可以保证纤维断口整齐无连丝，也能避免刀片过早出现磨损失效。在实际建模过程中，所有转动部件的配合公差均按照化纤设备的通用精度等级设定，轴承安装位的同轴度、刀座安装面的平面度都预留了合理的形位公差标注位，可直接将模型导入工程图模块生成生产加工图纸，也可作为同类纤维切割设备改型设计的基础参考框架，针对不同纤维材质、不同切割长度的需求，仅需更换对应规格的定刀隔套、调整动刀的排布数量即可完成适配，无需对整体安装结构做大幅改动。
