小型手动管材折弯作业工装结构

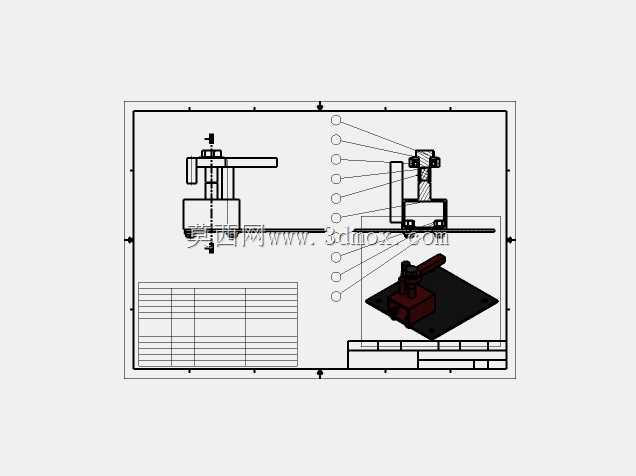

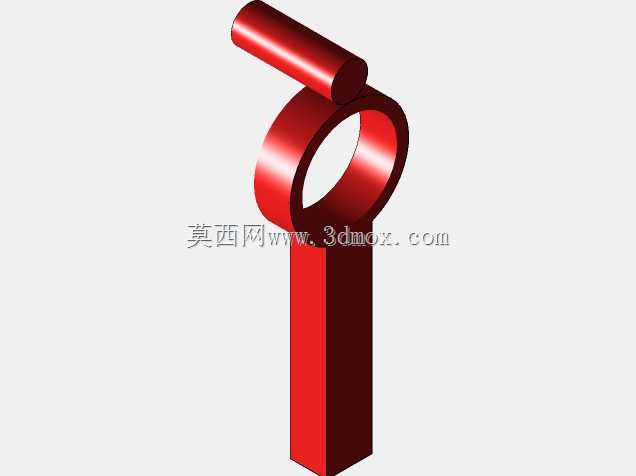

　　设计的时候首先要考虑的是力臂的长度匹配，过长的力臂虽然能省力，但会让工装整体占用空间变大，不便于携带收纳，过短的力臂则会让操作时需要施加的手部力量过大，长时间作业容易产生疲劳，所以力臂的长度是结合常见加工棒料、管材的屈服强度，以及普通人单手施力的合理范围来确定的，保证常规直径范围内的金属料折弯时，不需要借助额外加力杆就能完成作业。环形的成型模腔是整个工装的核心工作部位，模腔的内径尺寸要匹配常用加工管材的外径，间隙控制在合理范围内，间隙过大折弯时管材容易失稳变形，间隙过小则会在送料、退料的时候出现卡滞，模腔的边缘做了小圆弧过渡处理，避免折弯过程中尖锐的棱边刮伤工件表面，影响成型后的外观质量。在五金维修、现场管线布设、小型金属件加工的作业场景里，这类手动弯曲工装的使用频率一直不低，尤其是没有动力气源、电源的野外作业或者零散维修工况下，不需要外接动力源的手动结构，反而比大型折弯设备更适配灵活作业的需求。从结构功能来看，这套工装核心是通过杠杆力臂放大操作人员的手部作用力，让金属管材或者细棒料在环形模腔位置发生可控的塑性变形，避免折弯过程中管材出现瘪陷、折痕过深或者角度偏差超差的问题。

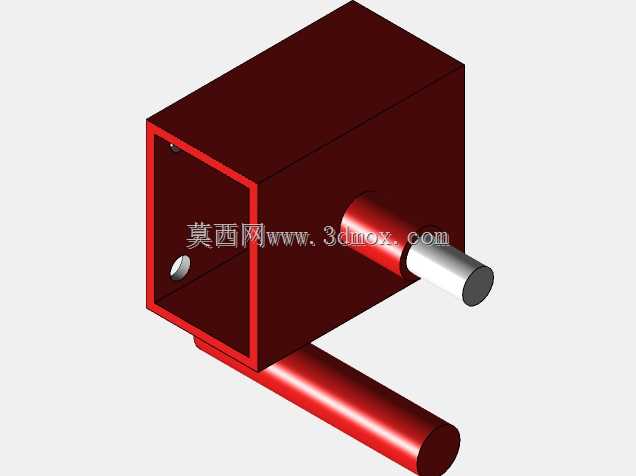

　　直立的支撑段是整个工装的受力基础，作业时可以将支撑段夹持在台虎钳上，或者通过底部的固定结构安装在工作台面上，抵消折弯过程中产生的反作用力，不需要操作人员额外扶持固定工装本体，让双手可以集中控制施力方向和工件进给。从安装边界来看，整个工装的横向占用尺寸很小，支撑段的截面尺寸适配常规台虎钳的夹持范围，不需要额外制作专用的安装底座，在普通的维修工作台、甚至临时搭建的作业台面上都能快速装夹使用，拆卸之后可以放进常规的工具收纳箱，适合流动作业的维修班组、水电安装人员随身携带。

　　和电动、液压类的折弯设备相比，这种手动结构没有复杂的传动部件、密封元件，日常使用几乎不需要特殊维护，只要避免模腔位置出现磕碰变形，就能长期保持折弯精度，在小批量、多作业点的加工场景下，实用性远高于大型专用设备。设计过程中还考虑了不同折弯角度的适配，操作人员可以通过控制力臂的下压行程，灵活调整工件的折弯角度，不需要更换模具就能完成0到180度范围内的不同角度折弯作业，对于现场施工中经常遇到的非标准角度折弯需求，这种灵活调整的特性非常实用，不需要提前预制角度靠模，操作人员可以根据现场实际的安装需求随时调整折弯量，减少反复拆装调整模具的辅助时间。

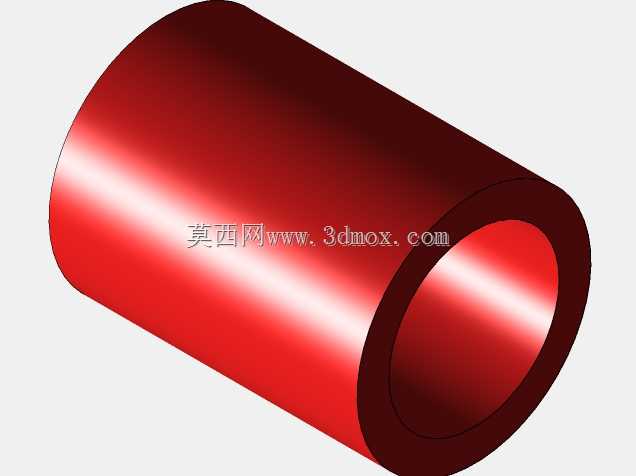

　　受力部位的结构做了加厚处理，尤其是环形模腔和力臂、支撑段的连接位置，是折弯作业时应力最集中的区域，通过圆弧过渡的结构减少应力集中系数，避免长期反复受力之后出现焊缝开裂或者结构变形的问题，保证工装的长期使用寿命。手柄部位采用圆柱型结构，和力臂主体垂直布置，握持的时候手部受力均匀，不会因为棱角硌手影响操作手感，手柄的直径也匹配普通人的握持尺寸，长时间施力作业也不容易出现手部压痛的问题。在实际使用中，这套工装不仅可以用于圆形管材的折弯，更换对应尺寸的模套之后，也可以对小型方管、圆钢棒料进行折弯作业，适配多种常见的五金加工需求，不管是电气线路穿线管的现场弯折，还是小型金属支架的现场制作，都能通过这套工装快速完成成型作业，不需要将工件带回车间加工，大幅提升现场作业的效率，减少来回转运工件的时间成本。
