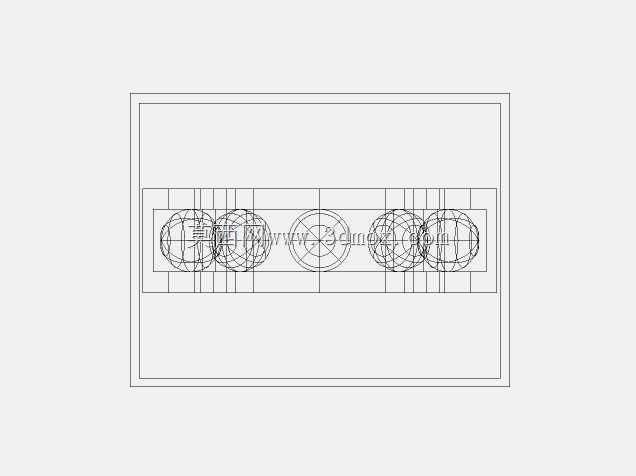

17x9x5微型深沟滚珠轴承结构设计

在小型精密传动场景中，这类小尺寸滚珠轴承的应用覆盖了从微型气动元件、精密仪表机芯到小型电动工具输出端的各类回转支撑需求，很多做桌面级自动化模组、小型流体控制阀组的结构工程师，在选型时经常会遇到安装空间极度受限的工况，常规标准轴承的尺寸往往无法适配紧凑的腔体布局，这时候这类定制化尺寸的微型滚珠轴承就能解决空间与载荷的平衡问题。

从结构设计逻辑来看，这款轴承采用最经典的深沟滚道构型，内圈、外圈的滚道曲率经过匹配优化，滚道与钢球的接触角在零游隙状态下接近零值，能够同时承受径向载荷与少量的双向轴向载荷，对于很多不需要承受大倾覆力矩的小型回转轴来说，这种构型的摩擦阻力极低，启动扭矩小，在低转速、轻载的精密传动场景下能保持稳定的回转精度，不会出现卡滞或回转间隙过大的问题。钢球的排布采用满装优化后的等分布局，在有限的套圈空间内尽可能增加滚动体数量，既保证了径向承载能力，又不会因为滚动体过密导致运转时的摩擦温升过高，保持架采用冲压薄壁结构，兜孔间隙控制在合理范围，既能约束钢球的周向位置，避免滚动体之间的直接摩擦碰撞，又不会额外占用过多的径向安装空间，适配紧凑的装配需求。

尺寸边界是这类微型轴承选型时最核心的考量因素，这款轴承的外径为17毫米，内径为9毫米，轴向厚度为5毫米，所有配合面的尺寸公差都按照精密级轴承的配合要求设计，内圈与轴的配合推荐采用基孔制过渡配合，能够保证内圈与回转轴同步回转，不会出现跑内圈的磨损问题；外圈与安装基座孔的配合采用基轴制间隙配合，方便装配时的压入操作，同时也能补偿少量的安装同轴度误差，避免因为安装孔的形位公差导致轴承卡滞。在实际装配过程中，需要注意安装时的施力位置，压装时只能对对应配合的套圈端面施力，不能通过滚动体传递压装力，否则会造成滚道压痕、钢球变形，直接导致轴承报废。

从实际应用场景来看，这类小尺寸轴承常被用在精密仪器的指针回转轴、小型电磁阀的阀芯支撑、桌面级3D打印机的送料轮支撑、小型伺服电机的输出端预紧支撑等位置，这些场景的共同特点是安装空间狭小，载荷不大但对回转灵活性、运转平稳性要求较高，不允许出现明显的回转间隙或卡滞问题。在设计配套结构时，需要考虑轴承的轴向定位方式，因为轴承厚度仅5毫米，不适合采用过大的轴肩或孔肩定位，通常采用轴用挡圈或者端盖轻压外圈端面的方式实现轴向固定，定位结构的圆角半径必须小于轴承套圈的倒角尺寸，避免装配时出现干涉，导致轴承无法安装到位。

很多工程师在做小型传动结构设计时，容易忽略微型轴承的润滑需求，这类小尺寸轴承的内部储脂空间有限，在设计时就已经预填了适用于低转速工况的润滑脂，正常使用场景下不需要额外补充润滑，如果应用在转速较高的场景，需要在装配时补充适配的低粘度润滑脂，同时要在轴承外侧设计简单的密封结构，避免外界的粉尘、金属碎屑进入滚道内部，造成滚动体和滚道的早期磨损。另外在做三维建模时，这类轴承的滚道曲率、钢球直径、保持架的间隙都需要按照实际装配关系绘制，不能只做简化的圆环模型，否则在做干涉检查、装配仿真的时候，很容易忽略轴承内部的结构间隙，导致后续实际加工装配时出现零件干涉的问题，尤其是在做紧凑腔体设计时，轴承外圈与周边结构的间隙、内圈与轴肩的贴合尺寸，都需要精准建模核对，才能保证后续加工装配的顺畅。
