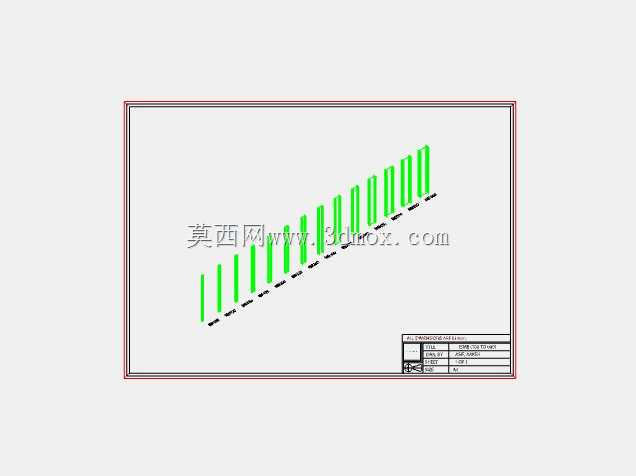

ISMB系列工字钢参数化三维结构设计

　　在工业钢结构设计、设备机架搭建以及管线支撑系统的选型工作中，热轧工字钢是应用频次极高的受力构件，不同规格的ISMB系列印度标准工字钢，常出现在涉外项目、出口设备的结构配套设计中，很多刚接触海外项目的结构工程师，容易在截面参数核对、安装边界预留上出现偏差，直接影响后续构件的装配精度与受力可靠性。这套参数化模型覆盖100到600全规格区间的ISMB工字钢截面，建模过程中严格遵循对应标准的截面尺寸公差要求，从翼缘厚度、腹板高度到圆角过渡的细节，都按照实际轧制构件的成型特征做了还原，没有做过度的简化处理，方便设计人员直接调取对应规格的模型，快速完成框架结构的排布。

　　从实际工程应用场景来看，这类工字钢既可以作为中小型设备的底部承重梁，承担设备本体的静载与运行过程中的动载冲击，也可以在工业厂房的辅助管线支架系统中作为主横梁，支撑电缆桥架、工艺管道的排布荷载，部分轻量化的输送线机架设计中，也会选用中小规格的ISMB工字钢作为主立柱，搭配连接板完成整体框架的拼接。做结构排布的时候，很多新手容易忽略工字钢的安装边界预留，比如不同规格的ISMB构件，翼缘外侧的安装操作空间、腹板上螺栓穿孔的边距要求，都需要结合实际安装工况预留足够余量，这套模型在建模时就把截面的实际外轮廓尺寸做了精准还原，设计人员在做装配干涉检查的时候，可以直接通过模型核对相邻构件的间隙，避免现场安装时出现构件碰撞、螺栓无法穿装的问题。

　　从设计思路上来说，这类标准型钢的建模核心是参数化驱动，把每个规格对应的截面高度、翼缘宽度、腹板厚度、翼缘平均厚度、根部圆角半径这些核心参数做了关联，调取对应规格时不需要重复绘制截面草图，直接修改参数就能生成对应尺寸的构件模型，大幅提升钢结构排布的设计效率。在做设备机架设计时，选用ISMB工字钢还要结合受力方向做排布优化，工字钢的强轴受力方向要对应设备的主要荷载传递路径，弱轴方向如果有额外荷载，需要搭配加劲肋做局部补强，模型中保留了腹板与翼缘的完整实体特征，设计人员可以直接在模型上切割加劲肋的焊接位置、标注螺栓孔的定位尺寸，不需要再重新核对截面的实际轮廓。很多涉外项目中，设计方提供的材料表只标注ISMB的规格号，现场采购或者预制加工时如果没有准确的截面模型，很容易出现构件尺寸做错、安装不上的问题，这套全系列的模型可以直接导出工程图，标注各部分的加工尺寸，作为预制加工的参考依据，减少现场的二次修磨工作量。另外在做管线支架设计时，不同规格的ISMB工字钢对应的允许跨度、荷载等级都有明确的规范要求，模型的准确截面属性可以直接导入有限元分析软件，核算构件的挠度与应力水平，避免选型过大造成材料浪费，或者选型不足导致支架变形下垂。

　　建模过程中没有对轧制圆角做直角简化，就是因为很多应力集中的位置恰恰出现在腹板与翼缘的过渡区域，如果简化成直角，有限元分析的结果会和实际受力情况出现偏差，影响结构安全的判断。对于做三维装配的设计人员来说，这套模型的端面基准、形心线位置都做了统一的参考基准设置，装配时可以直接通过基准面配合完成构件的拼接，不需要额外调整构件的位置坐标，大幅缩短大型钢结构框架的装配建模时间。在实际安装场景中，ISMB工字钢的拼接通常采用腹板加连接板、翼缘加盖板的焊接或者螺栓连接方式，模型的准确尺寸可以帮助设计人员提前核对连接板的尺寸、螺栓的排布间距，确保连接节点的强度满足设计要求，避免节点处出现应力集中的问题。
