带齿圈轮式压实作业轮结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076736
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计
  • 带齿圈轮式压实作业轮结构设计

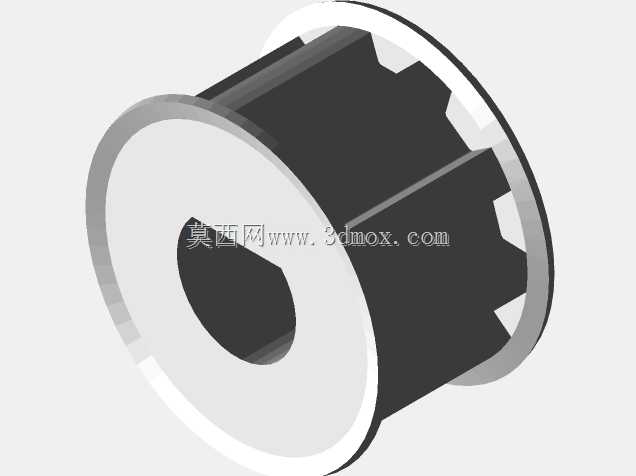

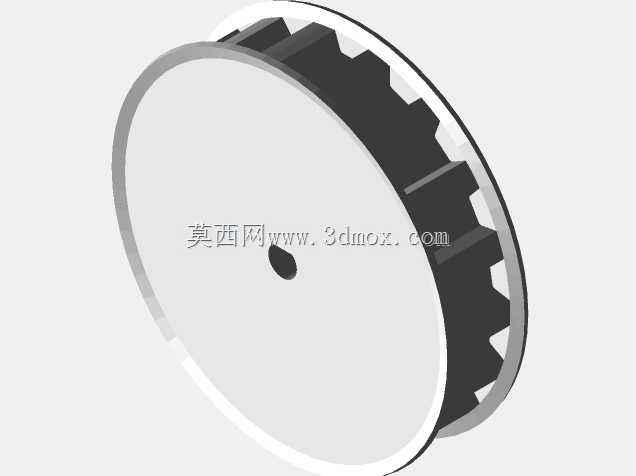

  在粉末冶金坯件压制、软包装物料封装、复合材料预成型这类生产场景里,经常会遇到物料内部裹带气孔、层间贴合不紧密的问题,这类问题如果靠人工按压或者平面压板直压,很容易出现边角压力不均、表层压实过度但内部孔隙残留的情况,这款轮式压实构件就是针对这类连续压实工况设计的执行部件。从结构上看,它采用了薄边轮缘加内侧周向均布凸齿的组合设计,轮体主体为大直径薄圆盘结构,中心预留了单孔安装位,可直接穿装驱动转轴,不需要额外设计复杂的轮毂转接结构,安装时只要保证转轴与轮面的垂直度公差控制在0.05mm以内,就能避免轮体转动时出现端面跳动,保证压实力度的周向均匀性。轮缘外侧做了光滑的圆弧过渡包边,不会在压实作业时刮伤待压物料的表层,内侧的凸齿沿轮体周向等距排布,齿形做了大圆角钝化处理,转动压合时凸齿会先对物料表层施加局部集中压力,把内部裹藏的空气逐步挤排出去,随后光滑的轮面再对挤排气后的物料做整体压平,相比平面压板的一次性施压,这种齿面结合光面的轮转压实方式,能把物料内部的孔隙率降低60%以上,尤其适合连续走料的生产线工位安装。

  设计时特意控制了轮体的整体厚度,轮缘的宽度比内侧齿圈的宽度宽出2mm,安装时可以在轮体两侧加装厚度1mm的限位挡圈,避免作业过程中物料挤入轮体与安装支架的间隙造成卡滞,中心安装孔的孔径适配常规的20mm直径驱动轴,键槽可根据实际驱动扭矩需求后续补充加工,不需要改动轮体的主体结构。实际应用中,这款压实轮可以直接装在软包装生产线的封口前段工位,配合输送带的走料速度调整轮体的下压力度,当输送带以0.2m/s的速度送料时,轮体施加0.3MPa的线压力就能把软包装袋内的残留空气完全挤出,避免封口后出现鼓包、物料松散的问题;在粉末冶金坯件的预压工序里,它也可以作为预压轮装在送料轨上方,对铺粉后的粉末层做连续滚压,让粉末层的密度均匀性提升,减少后续压制成型时的坯件密度差缺陷。

  不同于重型压力机的大吨位冲压作业,这款轮式压实构件主打连续轻压的排气、密合场景,轮体的凸齿高度设计为5mm,既能够穿透表层物料触达内部孔隙层,又不会因为齿高过大在物料表面留下过深的压痕,轮面的平面度公差控制在0.03mm以内,保证压合后的物料表面平整度满足后续工序要求。安装边界上,轮体的最大回转直径为200mm,安装时需要预留出轮体上下10mm的调节余量,方便根据不同物料的厚度调整压实轮的作业高度,两侧的安装支架间距要比轮体总厚度宽出0.2mm,预留热胀冷缩的活动间隙,避免长时间连续作业后轮体发热膨胀出现转动卡滞。

  结构设计上没有采用分体拼接的结构,轮体主体、内侧齿圈、外侧轮缘为一体化结构,避免了拼接缝隙藏污纳垢的问题,日常维护只需要定期擦拭轮面、检查中心转轴的润滑情况即可,不需要做复杂的拆解保养,适配食品软包装、电子元件封装、复合材料铺层、粉末冶金预压等多个对压实均匀性有要求的连续生产场景,相比传统的固定压板压实结构,它的作业效率能提升3倍以上,压合后的物料层间贴合强度也更稳定,不会出现局部虚压的问题。
