在动力总成的润滑系统设计中,油底壳与缸体结合面的静密封可靠性,直接决定了整机润滑回路的压力稳定性与机油损耗控制水平,这款垫片正是针对该结合面的密封需求开发的专用静密封元件。从实际装车工况来看,该垫片需要适配铸铁或铸铝材质的发动机缸体下平面与冲压/铸造成型的油底壳上法兰面,二者的结合面存在加工平面度公差、整机运行带来的热胀冷缩形变、振动带来的微幅相对位移,这就要求垫片在全生命周期内既要保持足够的密封比压,又要具备适配形变的补偿能力,避免机油渗漏、油压不足引发的轴瓦磨损、凸轮轴润滑失效等连锁故障。

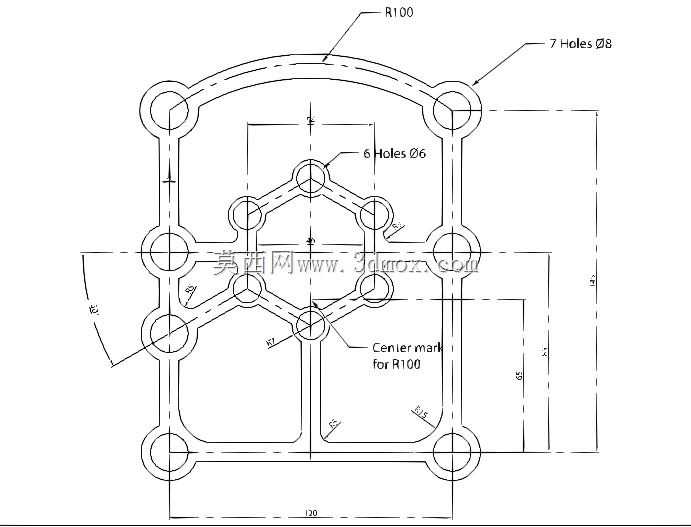

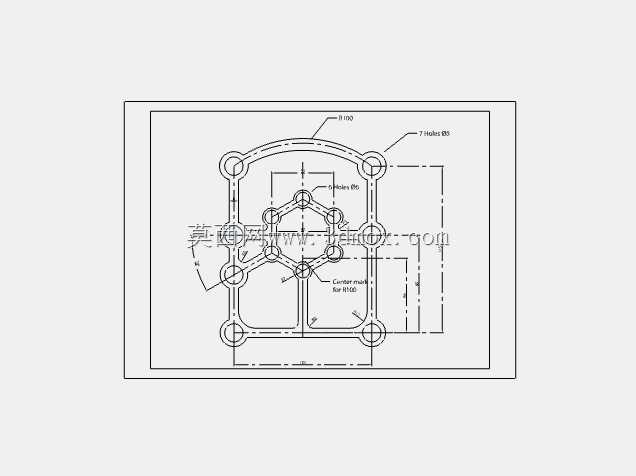

从结构设计逻辑来看,这款垫片采用了与结合面法兰轮廓完全随形的异形结构,整体外轮廓以R100圆弧为核心边界,完全贴合油底壳法兰的弧形外缘,避免垫片突出法兰边缘引发的装配干涉,或是内缩过多导致密封面覆盖不足。螺栓孔的布局完全匹配法兰面的安装点位:外缘均匀布置7个直径8mm的螺栓过孔,对应法兰外圈的主紧固螺栓,这部分螺栓承担主要的法兰压紧载荷,设计时孔位与螺栓保留0.5-1mm的装配间隙,既方便装配时的对位调整,又不会因间隙过大导致垫片受压时移位;内侧对应油道周边的加强紧固点位,布置6个直径6mm的辅助螺栓孔,这部分点位靠近机油腔内侧,用于提升密封面内侧的压紧力均匀性,避免内侧压力不足导致机油从密封面缝隙缓慢渗漏。
设计过程中需要重点控制几个核心尺寸边界:首先是垫片的整体安装外轮廓,必须完全落在法兰密封面的宽度范围内,所有螺栓孔的位置度公差控制在±0.15mm以内,确保装配时螺栓能顺利穿过,不会出现孔位偏斜导致垫片被螺栓剪切破损的问题;其次是垫片的密封筋线布局,虽然图纸未标注截面结构,但从平面轮廓来看,垫片在螺栓孔周边、内外缘密封带位置都预留了密封凸筋的成型空间,装配压紧后凸筋产生的弹性形变可以填充结合面的微观加工刀痕与平面度误差,阻断机油渗漏的路径;另外垫片上标注的R100圆心标记,是加工与检验时的核心定位基准,无论是冲压成型、模切加工还是模具开发,都以该圆心作为轮廓尺寸的测量基准,确保批量生产时的轮廓一致性。
从材料选型匹配的角度,这类垫片通常根据发动机的运行温度区间选择适配的密封材料:自然吸气小排量发动机运行温度较低,可采用耐油橡胶夹钢片的复合板材,兼顾弹性与结构强度;涡轮增压高功率发动机运行时机油温度可达120℃以上,缸体与油底壳的热形变量更大,会选用硅胶材质或是金属复合密封材料,提升耐高温老化性能与形变补偿能力。装配时需要注意,所有螺栓需要按照对角线顺序分步拧紧到规定扭矩,避免单侧压紧力过大导致垫片压溃、或是压紧力不均导致局部密封失效,这也是结构设计时螺栓孔均匀布局的核心原因——让每个螺栓的压紧力能均匀覆盖周边的密封区域,形成连续无断点的密封压力带。
在实际工程验证阶段,这类垫片需要通过冷热冲击试验、振动耐久试验、密封压力试验等多项验证:冷热冲击是模拟发动机冷启动到满负荷运行的温度循环,验证垫片在反复热胀冷缩后是否还能保持密封性能;振动耐久是模拟整车运行时的发动机振动工况,验证垫片长期受振动载荷作用下是否会出现松弛、渗漏;密封压力试验则是向润滑回路通入规定压力的压缩空气,检测密封面是否存在泄漏点,确保在机油泵额定工作压力下不会出现渗漏问题。很多售后市场出现的油底壳漏油问题,除了装配扭矩不规范的原因,很多时候是垫片的孔位偏差、轮廓尺寸不符导致压紧力分布不均,或是材料耐温耐油性能不足,长期使用后出现硬化、收缩,失去密封弹性,这也反向要求设计阶段就要充分匹配工况需求,严格控制尺寸精度与材料性能。
