车用发动机固定支撑支架结构设计

在整车动力总成装配环节，发动机支架是衔接动力单元与底盘承载结构的核心受力构件，其设计合理性直接决定动力系统运行稳定性与整车NVH表现。不同于常规外露结构件，该支架的安装边界完全受限于发动机缸体侧安装点位、底盘纵梁预留装配空间的双重约束，建模阶段需先完成两处安装基准的坐标对齐，再推导支架本体的结构走向，避免出现装配干涉问题。

从实际工况来看，该支架需要同时承受多维度载荷：车辆急加速时动力输出产生的纵向反力矩，紧急制动时动力总成的前冲惯性力，颠簸路面行驶时来自底盘的垂向冲击载荷，以及发动机持续运转产生的高频振动传递。因此结构设计上采用了三角分布的安装点位布局，三个连接端分别对应发动机缸体侧两个固定孔位、底盘侧一个安装面，通过非对称的筋板结构将三个连接端连为整体，既保证了各方向的载荷传递路径连续，又避免了多余材料带来的重量冗余。

在功能特性层面，该支架并非单纯的刚性承载件，其结构刚度经过匹配性设计：整体静刚度满足额定载荷下形变量不超过0.2mm的要求，避免发动机运行过程中出现位移偏移导致传动系统同轴度超差；同时局部连接位置预留了隔振垫安装的沉台结构，可通过加装橡胶减震垫阻断发动机高频振动向底盘的传递路径，降低车内振动与噪音水平。支架的安装孔位均设计了长圆孔微调结构，允许装配过程中存在±1.5mm的位置调整量，抵消动力总成与底盘焊接件的制造公差累积，降低现场装配难度。

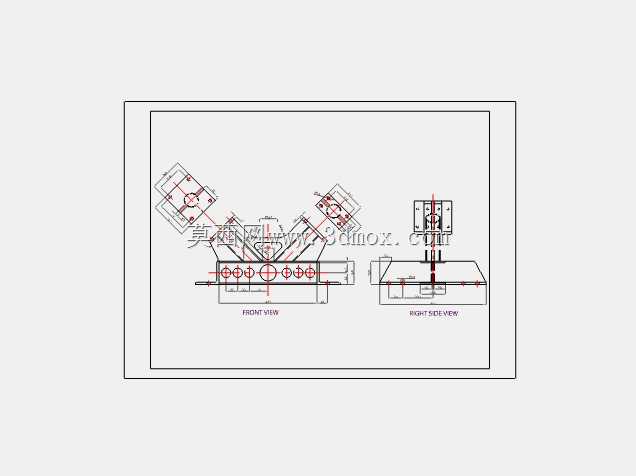

从外形尺寸与安装边界来看，该支架本体最大外轮廓尺寸控制在220mm×160mm×110mm范围内，完全避让了发动机侧的排气管路、线束走向空间，以及底盘侧的转向拉杆运动包络，不会对周边部件的运动与检修造成干涉。各安装面的平面度公差设定为0.05mm，保证连接面贴合紧密，避免长期受载后出现连接螺栓松动问题。筋板厚度根据受力路径差异化设置：主承载方向的筋板厚度为8mm，辅助连接筋板厚度为5mm，在保证整体强度的前提下将零件重量控制在1.8kg以内，符合整车轻量化设计要求。

建模过程中需要重点关注应力集中区域的处理：三个安装孔位的衔接位置均做了R3-R5的圆角过渡，避免直角结构在交变载荷下出现疲劳裂纹；连接面的螺栓孔周边设计了凸台结构，增加局部承压面积，降低螺栓预紧力作用下的局部压应力。该结构可直接适配多数四缸乘用车发动机的横置布局安装需求，也可通过调整安装孔位间距适配轻型工业机械的动力单元固定场景，在结构强度、安装便捷性、隔振性能之间取得了较好的平衡，能够覆盖常规路况下的全生命周期使用要求。
