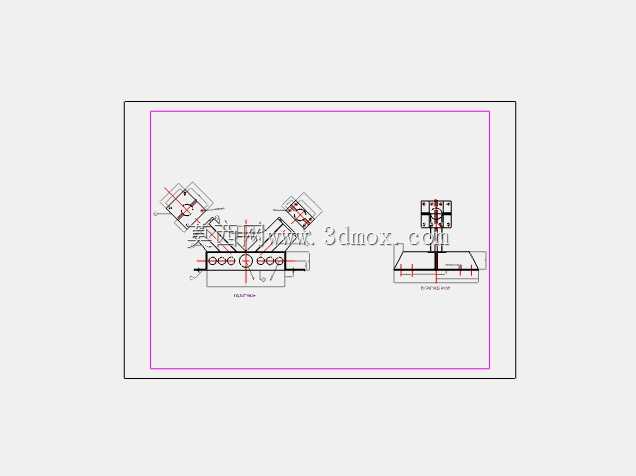

车用发动机固定支撑支架结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076761
  • 车用发动机固定支撑支架结构设计

在商用车与乘用车的动力总成装配环节,发动机支架是衔接动力单元与底盘承载结构的核心受力构件,日常工况下需要同时承担静态载荷固定与动态振动隔离的双重作用,绝非简单的连接钣金件。很多初入行的结构工程师容易把这类支架当成普通安装座处理,忽略了动力总成启停、急加减速、颠簸路面冲击下的多向载荷耦合,最终样件装车后出现支架开裂、隔振失效、甚至动力总成移位的问题,这类故障在路试阶段的返修成本极高。

从实际装车场景来看,这类支架的安装边界完全贴合底盘纵梁的预留孔位设计,一侧的连接面通过螺栓组与发动机缸体侧的预设安装凸台刚性衔接,另一侧通过带缓冲衬套的安装脚固定在车架焊接螺母座上,整体安装位的孔位同轴度公差控制在0.1mm以内,避免装配时出现强制对位导致的衬套预紧应力,长期使用下出现橡胶衬套过早老化开裂的问题。支架的主体承力结构采用弯折成型的高强度钢板焊接结构,关键受力部位的折弯圆角经过反复校核,避免应力集中导致的疲劳断裂,针对发动机运行时的高频振动特性,支架的固有频率经过模态仿真优化,完全避开发动机怠速与常用转速区间的共振频率段,从结构根源上减少振动向驾驶舱的传递。

设计过程中首先要明确动力总成的重量分布与质心位置,支架的承力路径需要直接指向质心方向,避免出现额外的扭转力矩,三个安装支点的刚度匹配经过多轮迭代,保证车辆在过弯、急刹、颠簸路面弹跳时,动力总成的位移量控制在设计允许范围内,不会与周边的管线、冷却系统部件、车身覆盖件发生运动干涉。支架上预留的多个辅助安装位,用于固定发动机周边的线束卡扣、管路固定卡箍,减少整车装配时额外增加焊接支架的工序,提升总装环节的装配效率。

从外形尺寸来看,支架的整体轮廓完全适配发动机舱侧的预留空间,最外侧的安装脚距离周边转向管路的安全间隙保持在15mm以上,即使在动力总成最大位移工况下也不会出现磕碰磨损。承力面的厚度根据载荷计算结果匹配,非受力区域做了减重开孔处理,在保证整体结构强度、刚度满足全工况载荷要求的前提下,尽可能降低构件自身重量,符合整车轻量化的设计趋势。焊接部位的焊缝高度、焊接工艺要求都在图纸上做了明确标注,关键焊缝需要做磁粉探伤检测,杜绝焊接虚焊、裂纹带来的结构失效风险。表面处理采用电泳防锈工艺,能够适应车辆底盘区域的泥水、盐雾腐蚀环境,保证整车全生命周期内的结构可靠性。

很多维修场景中遇到的发动机抖动异常、怠速方向盘振感明显的问题,除了悬置衬套老化之外,很大一部分原因是支架变形导致的安装位错位,破坏了原有的动力总成支撑平衡,这类支架的设计精度直接影响整车NVH表现与动力系统的运行稳定性,是动力总成匹配环节中不可忽视的关键结构件。
