塑料链传动用双列啮合驱动链轮结构

在轻工包装、食品加工、日化产品整线输送场景中，塑料模块化链板的应用占比逐年提升，这类输送线相比传统皮带线具备耐磨损、易拆装、可适配复杂转弯布局的优势，而驱动链轮作为整线动力传递的核心执行件，其齿形设计、啮合精度直接决定了链板运行的平稳性与整线使用寿命。本次呈现的驱动链轮针对塑料模块化链板的传动特性做了适配优化，区别于常规金属滚子链链轮的齿廓设计，该链轮的齿槽弧度完全匹配塑料链板下方的铰接凸点轮廓，啮合过程中不会出现卡滞、跳齿问题，即便在120米/分钟的线速度下运行，也能将链板的横向窜动量控制在0.3mm以内，避免输送过程中物料偏移、倒瓶等常见故障。

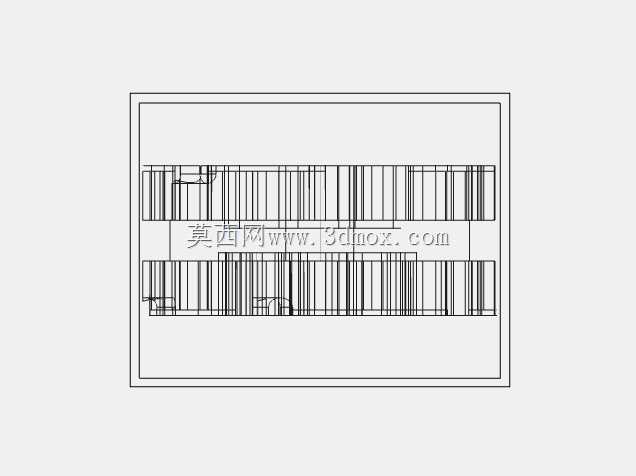

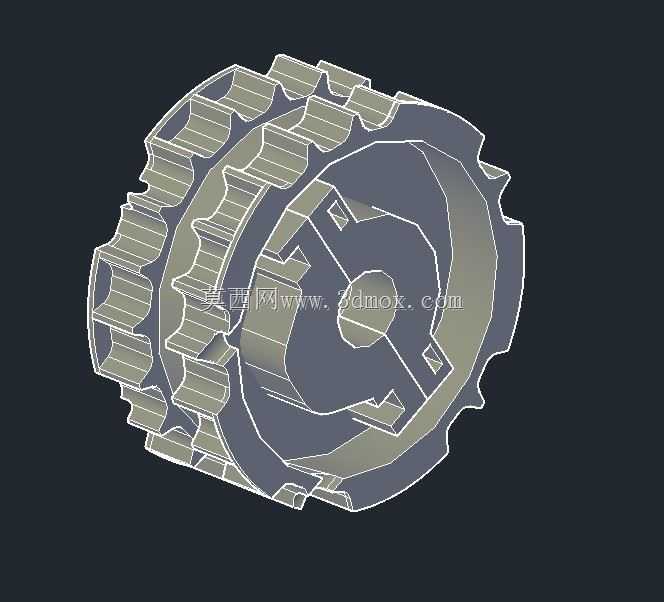

从结构设计逻辑来看，该链轮采用双列齿圈并行的布局，两列齿圈的齿位完全对齐，中间预留的环形凹槽可避开链板中部的加强筋结构，啮合时受力点均匀分布在链板两侧的铰接位置，不会对链板中间的承载平面造成挤压变形，适配板宽83mm到114mm的常规平顶塑料链板。轮毂部分采用分体式抱紧结构，中心的D型轴孔可直接匹配常用的25mm、30mm直径输送驱动方轴或D型 cut 轴，轴孔周边对称分布的四个卡槽可嵌入锁紧挡片，无需额外加工键槽即可实现周向固定，安装时只需将链轮推入轴段对应位置，卡入挡片即可完成轴向与周向定位，大幅缩短现场换件的停机时间。

链轮的齿顶做了15度的导向倒角，链板进入啮合区域时，倒角面可引导链板铰接点顺滑滑入齿槽，即便链板存在少量安装累计误差，也能顺利完成啮合，不会出现齿顶顶撞链板造成的异常磨损。齿根位置预留了0.8mm的排屑间隙，输送环境中散落的粉尘、细小颗粒可通过间隙自然掉落，避免碎屑卡入齿槽造成的啮合冲击，这一设计在食品烘焙、日化灌装这类存在少量粉料、标签碎屑的生产场景中，可有效降低日常维护的清理频次。

从安装边界尺寸来看，该链轮的齿顶圆直径为122mm，齿根圆直径为108mm，双列齿圈的总宽度为42mm，轮毂部分的轴向定位台阶高度为3mm，安装时需保证链轮与输送机架侧边的间隙不小于2mm，避免运行过程中齿圈刮碰机架侧板。链轮的轴向定位基准为轮毂内侧的台阶面，安装时需将台阶面贴紧机架侧的轴承座端面，保证两列齿圈的中心面与链板的运行中心面重合度误差不超过0.5mm，否则会出现链板单侧偏磨、运行噪音增大的问题。

在实际工况适配性上，该链轮可兼容常温环境下的POM、PP材质塑料链板传动，单组链轮的额定传递扭矩为45N·m，单段驱动可带动长度12米以内的水平输送段，若输送段存在5度以内的微小爬坡，可通过增加链轮齿数、降低线速度的方式保证足够的驱动力。相比同规格的机加工金属链轮，该结构的重量降低了60%，驱动电机的启动负载更小，且链轮本身具备一定的自润滑特性，无需定期加注润滑脂即可长期稳定运行，不会对输送的食品、日化产品造成油污污染。

设计过程中针对啮合接触应力做了反复校核，齿面与链板铰接点的接触应力控制在POM材料的许用接触应力范围内，连续运行工况下的齿面磨损量每1000小时不超过0.02mm，正常使用条件下的使用寿命可达3年以上。齿形的建模过程严格匹配链板的节距参数，相邻齿的节距误差控制在0.05mm以内，保证每个齿的啮合受力均匀，不会出现个别齿过载断裂的问题。轮毂部分的壁厚做了等强度优化，既保证足够的抗扭强度，又避免了不必要的材料浪费，整体结构完全适配现有主流塑料链板输送线的安装尺寸，可直接替换同规格的原有链轮，无需对机架、驱动轴做额外改造。
