阀门配套空气范围弧形结构件设计

　　在工业流体控制管路系统中，这类弧形结构件是阀组气动控制回路里的核心配套构件，主要作用是界定压缩空气的有效流通覆盖范围，保障阀块在执行启闭动作时，气动驱动端的气流能够按照预设路径作用于驱动腔，避免气流乱串导致的阀瓣动作迟滞、密封面贴合不到位等问题。很多现场运维人员在处理阀门气动故障时，往往会忽略这类气流导向构件的形变磨损问题，实际上当弧形导流面出现磕碰凹痕、边缘毛刺时，压缩空气在腔体内会形成局部紊流，不仅会增大驱动端的耗气量，还会导致阀瓣启闭行程出现偏差，在高压工况下甚至会引发密封面瞬间承压不均出现泄漏。

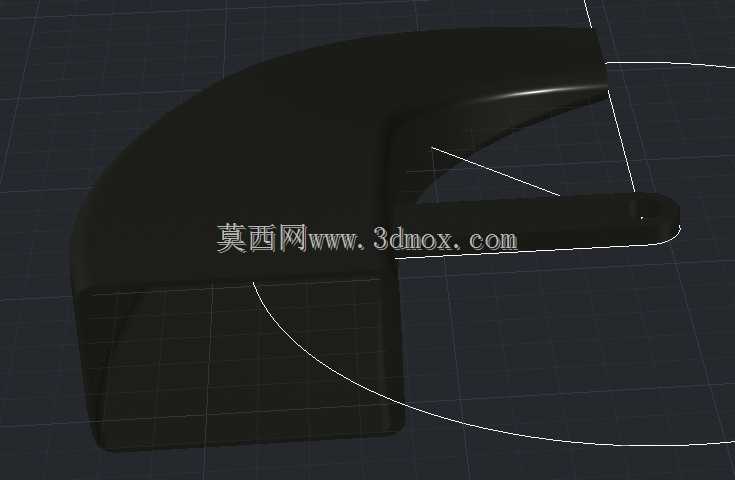

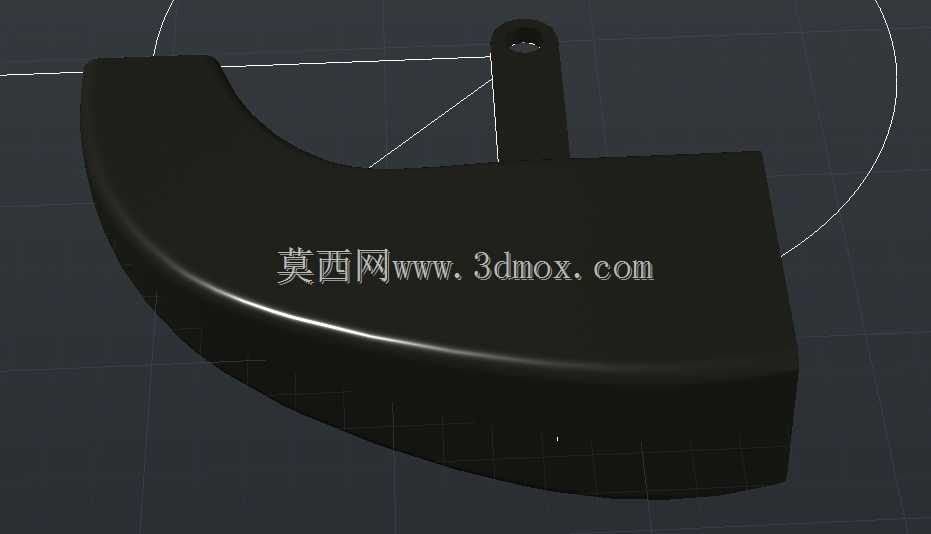

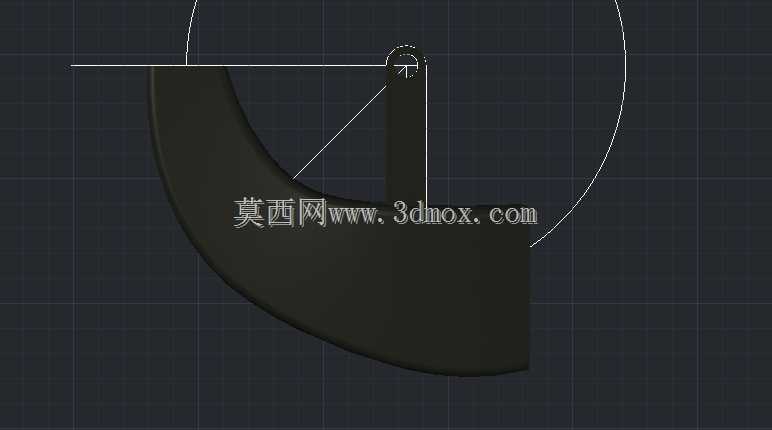

　　从结构设计逻辑来看，这个构件采用了大曲率弧形过渡的主体形态，上端设置的铰接定位孔是整个构件的安装基准，安装时需要与阀块上的定位销轴做间隙配合，配合公差控制在H8/f7区间即可，既保证构件摆动时无卡滞，又不会因为间隙过大出现气流旁通。弧形面的曲率半径是经过气流场仿真验证的，能够让压缩空气沿着弧面平滑导向驱动活塞的受力面，减少气流冲击带来的振动噪音，同时弧形结构本身的抗弯截面模量经过校核，在0.8MPa的常规气动工作压力下，不会出现结构形变，保证气流导向的稳定性。

　　在安装边界上，这个构件的弧形外缘与阀块内腔壁之间需要预留1.5mm的均匀间隙，避免构件摆动时与腔壁发生刮擦，上端铰接孔的中心到弧形最下端的垂直距离，需要与阀块内活塞的行程做匹配，保证构件摆动到极限位置时，不会与活塞端面发生硬碰撞。很多新手设计人员在复刻这类构件时，容易忽略弧形面与上端直段的过渡圆角，实际上这个R3的过渡圆角是应力集中释放的关键位置，如果做成直角过渡，在长期气流交变载荷的作用下，直段与弧形面的连接处很容易出现疲劳裂纹，导致构件断裂失效。

　　在实际工况应用中，这类构件常配套在仪表管路的小型控制阀块上，多用于化工、水处理行业的气动调节阀组内，因为这类工况下阀块的安装空间十分紧凑，无法布置大体积的气流分流装置，依靠这种一体式弧形导向构件，就能在极小的空间内完成气流路径的规整，不需要额外加装导流板，能够有效压缩阀块的整体外形尺寸。构件的厚度设计也有讲究，过薄会导致结构刚性不足，在气流持续冲击下产生高频振动，带动整个阀块出现共振异响；过厚则会占用过多的阀腔内部空间，压缩空气的有效流通面积，导致驱动端进气速度变慢，阀门的响应时间变长。设计时将厚度设定为8mm，既满足了结构刚性要求，也保证了气流通道的有效通径能够匹配DN15规格阀块的进气量需求。另外，上端铰接孔的倒角设计也不能忽略，孔口两端做C1倒角，不仅方便安装时销轴的导入，也能避免孔口锐边在长期摆动过程中切割销轴表面的润滑层，延长铰接副的使用寿命。在现场装配时，这个构件的安装角度需要与阀块的进气口方向对齐，保证进气气流能够直接吹到弧形面的导流起始位置，才能最大化发挥气流导向的作用，如果安装角度偏差超过5度，气流就会直接冲击到直段侧面，形成局部涡流，反而会增大气流阻力。
