融合CFD仿真优化的喷气式飞行器结构设计

　　在航空工程的教学验证与小型飞行器概念研发场景中，这类喷气式布局的飞行器结构设计，核心是平衡气动效率与结构可实现性，为后续的气动性能测试、结构强度校核提供可落地的三维数模基础。从实际用途来看，该设计可作为小型高速验证机的结构原型，用于开展低速风洞试验、飞行动力学仿真验证，也可作为航空类专业教学中，讲解飞行器总体布局、气动设计逻辑的具象化案例，帮助学习者理解机身、机翼、尾翼各部件的气动耦合关系。

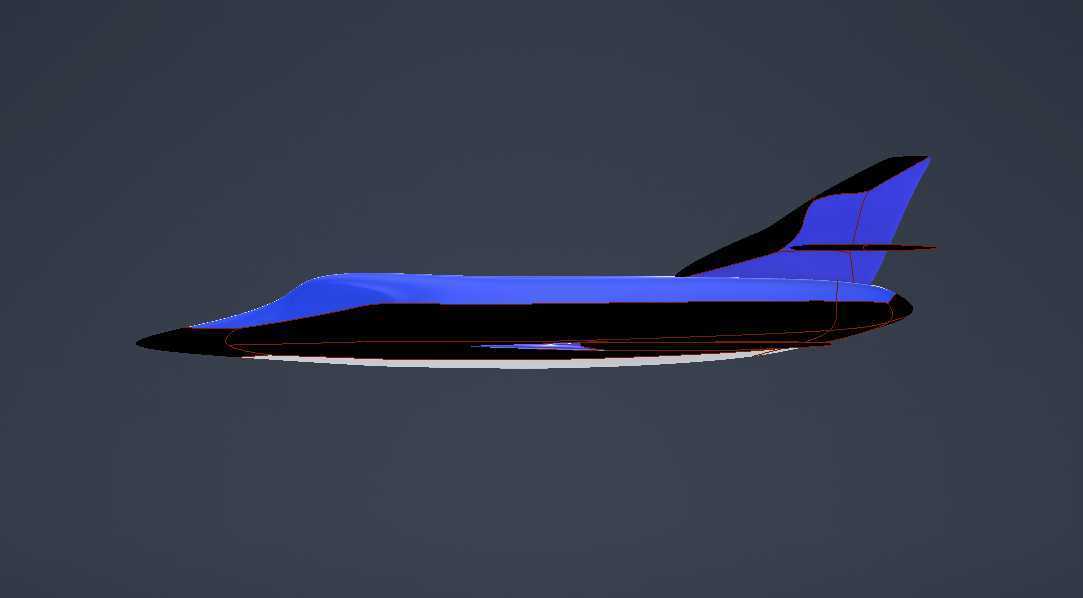

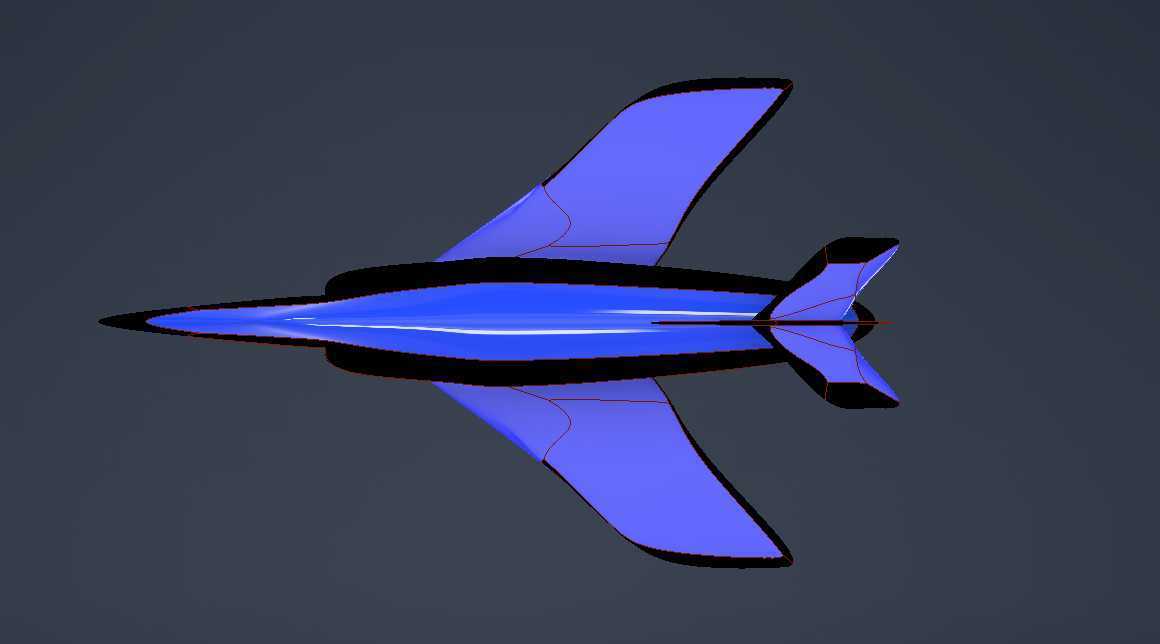

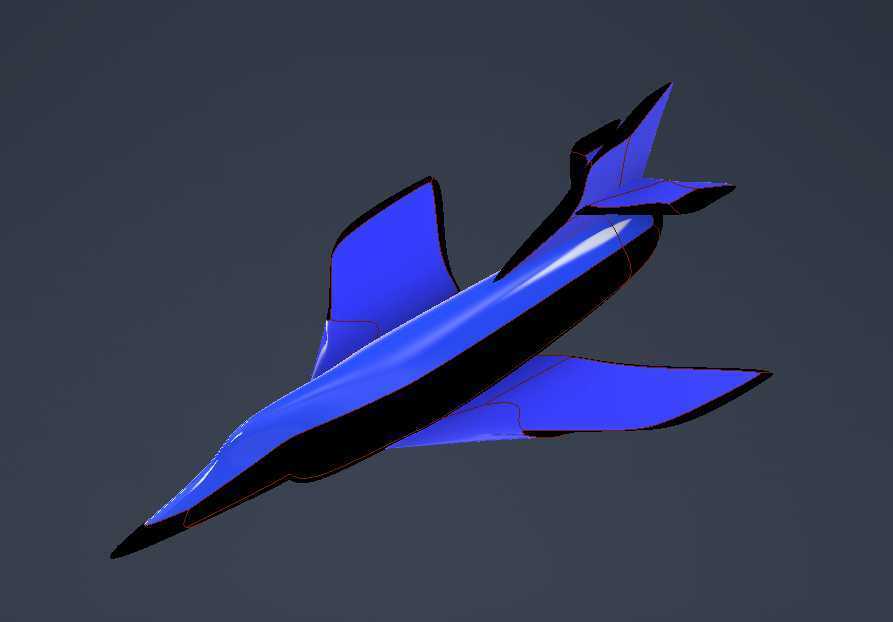

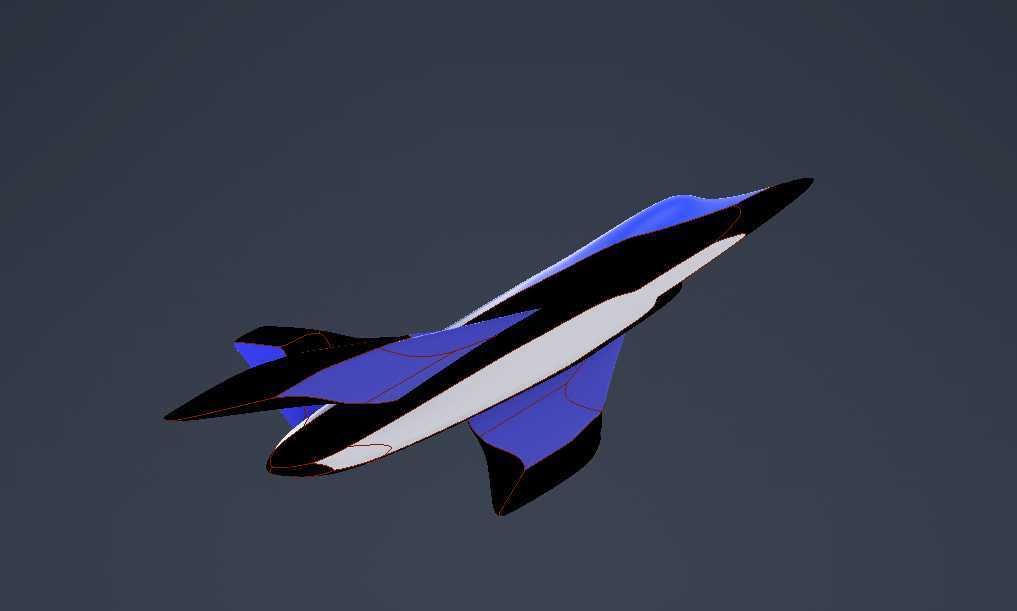

　　从功能特性来看，该飞行器采用尖头细长机身构型，机头做尖锐化修型，能够有效降低高速飞行时的头部激波阻力，机身截面沿轴向呈渐变收窄设计，从座舱段的最大截面逐步向机尾收缩，既保证了内部可容纳动力系统、飞控组件的安装空间，也能减少机身尾部的气流分离损失。主翼采用后掠式中单翼布局，机翼后掠角经过气动匹配设计，能够在跨音速飞行阶段延缓激波产生，降低波阻；机翼与机身的衔接处做了翼身融合过渡处理，避免了直角衔接带来的气流干扰，同时提升了翼根处的结构强度，减少飞行过程中翼根的应力集中问题。尾翼采用外倾式双垂尾加平尾的构型，双垂尾外倾设计不仅能够提升大迎角飞行状态下的航向稳定性，避免机身对垂尾的气流遮挡，还能在一定程度上降低侧向雷达反射截面积，兼顾了气动性能与隐身设计的基础要求；平尾与垂尾的位置经过配平计算，能够保证飞行器在全飞行包线内的纵向与航向操纵效率，避免出现舵面效率不足的问题。

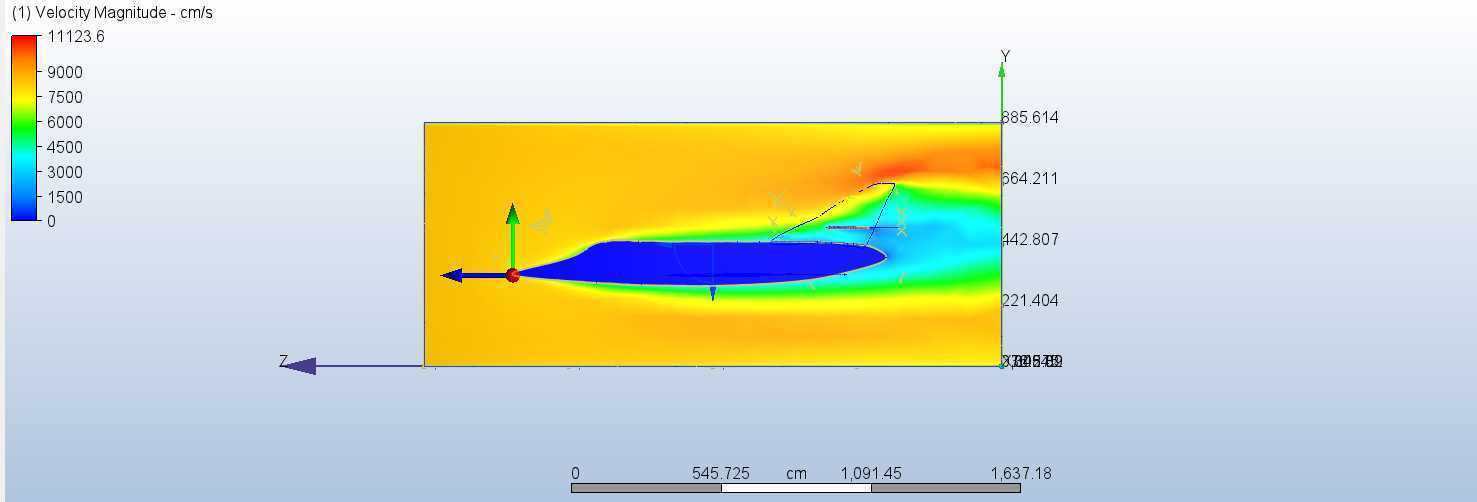

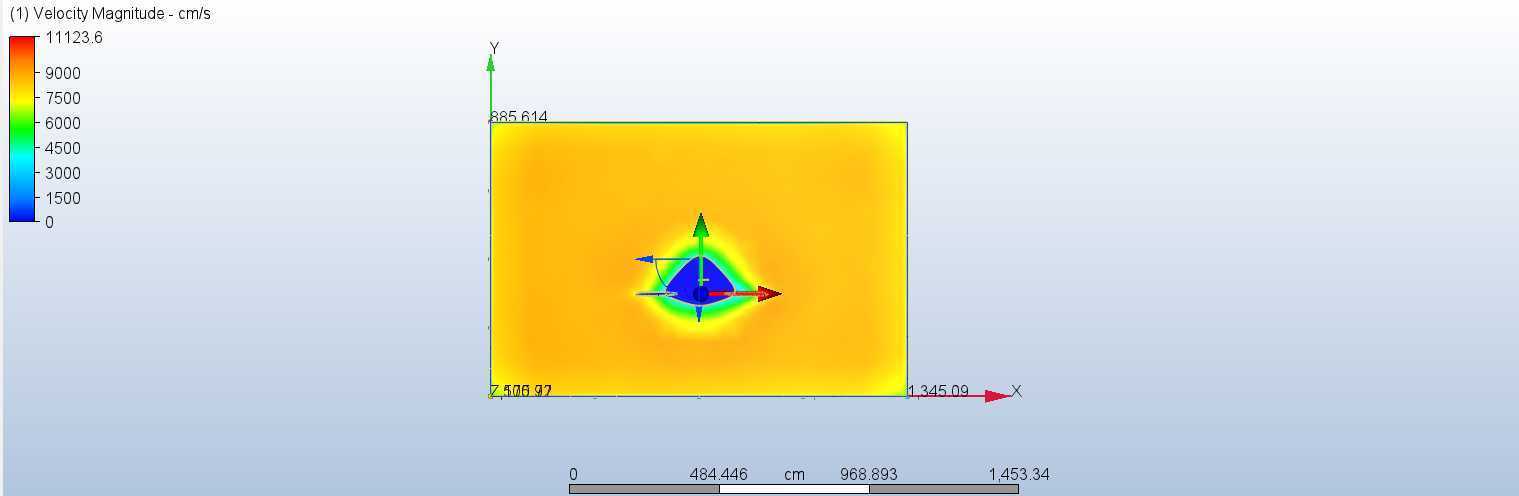

　　在设计思路上，整个建模过程先从总体参数确定入手，先根据设计目标确定飞行器的长细比、机翼展弦比、后掠角等核心气动参数，再通过CFD仿真迭代修正各部件的外形曲率，比如机头的锥度、机翼的翼型弯度、尾翼的安装角等参数，都经过多轮流场仿真调整，确保机身表面的气流附着性达标，减少局部涡流带来的阻力增量。结构建模阶段，优先保证各部件的安装边界清晰，机身内部预留了动力舱、设备舱的安装空间，明确了各舱段的尺寸边界：动力舱段的内径匹配小型涡喷发动机的安装尺寸，预留了发动机安装节的连接位置，设备舱的空间可容纳飞控板、电池、舵机等组件，同时预留了走线通道；机翼内部预留了翼梁、舵机的安装位置，机翼后缘的舵面偏转角度范围符合操纵效率要求，舵面与主翼的衔接间隙控制在合理范围，避免间隙带来的气动损失。

　　从外形尺寸与安装边界来看，整机总长与翼展的比例符合高速喷气飞行器的常规比例范围，机身最大直径满足内部组件的安装尺寸要求，主翼的展长兼顾了低速起降阶段的升力需求与高速飞行的阻力控制，机翼的安装位置处于机身中部，保证了整机的重心与气动焦点的匹配关系，无需额外增加配重即可满足纵向静稳定性要求。起落架的安装位置经过重心核算，主起落架布置在重心后方合适位置，前起落架布置在机头段下方，保证地面滑行与起降阶段的姿态稳定性，起落架舱的预留空间能够满足起落架收放的行程要求，收放机构的安装边界与周边结构无干涉。各操纵舵面的偏转行程经过运动仿真校核，舵面偏转过程中与相邻结构无运动干涉，舵机的安装位置靠近舵面，减少了传动机构的间隙，提升操纵响应精度。整个模型的各部件分模清晰，机身、主翼、尾翼、舵面等部件均为独立可拆分结构，既方便后续开展3D打印验证，也便于针对单个部件进行优化迭代，比如更换不同翼型的主翼、调整尾翼的安装角等，无需重构整机模型即可快速完成方案调整。
