Vibratec VTCI系列弹性悬挂隔振阀块结构

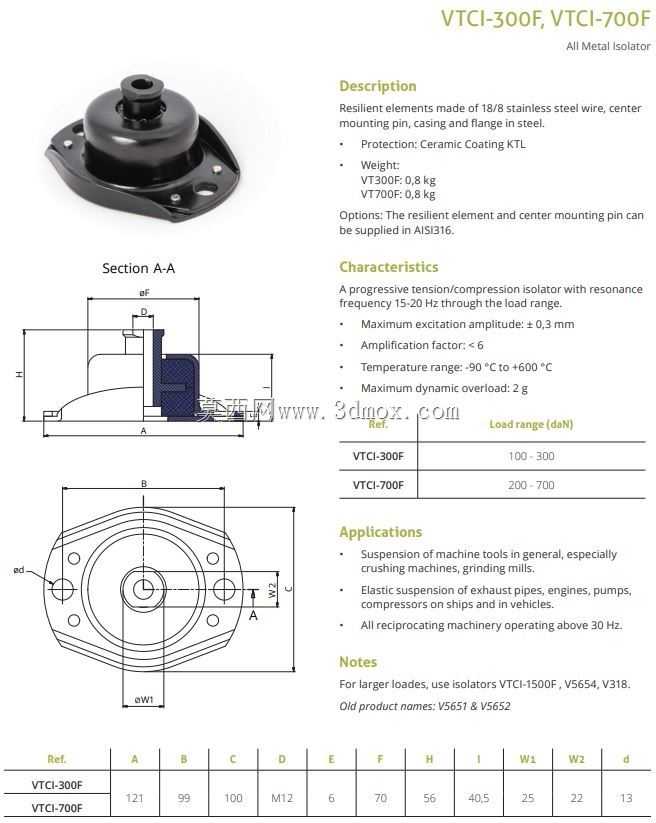

在工业现场的管路与动力设备布置中，振动传递带来的紧固件松脱、管路疲劳开裂、设备精度衰减是长期困扰运维与设计人员的共性问题，这类VTCI系列的弹性悬挂结构，正是针对多场景下的振动隔离需求开发的专用连接构件。从实际应用场景来看，这类构件首先覆盖了机床领域的破碎、磨加工类设备的悬挂连接工位，这类设备作业时会产生持续的高频冲击振动，若直接采用刚性悬挂连接，振动会沿着安装基座传递到整机框架，不仅会带来加工精度的偏移，长期运行还会导致周边连接管路的焊缝开裂；其次在船舶与车载场景下，排气管路、发动机附属组件、泵类、压缩机组的安装位，都会面临设备自身振动叠加载体运行颠簸的复合振动工况，这类弹性悬挂结构可以在连接刚性构件的同时，切断振动的传递路径，避免振动扩散到相邻系统。

从功能特性来看，该结构采用环形对称的弹性承载设计，中心区域为核心承载与隔振的弹性体安装位，外围的对称凸耳结构用于穿装固定螺栓，整体的环形轮廓可以在径向、轴向、周向三个维度上提供均匀的弹性变形余量，既可以承受设备自身的重量载荷，也可以缓冲不同方向的振动冲击，不会因为单一方向的冲击载荷导致弹性体出现偏磨或者过载失效。和传统的圆柱形隔振垫相比，这种集成阀块安装接口的悬挂结构不需要额外设计转接支架，可以直接串接在管路或者设备的悬挂安装点上，减少了装配环节的零件数量，也降低了转接结构带来的额外振动传递节点。

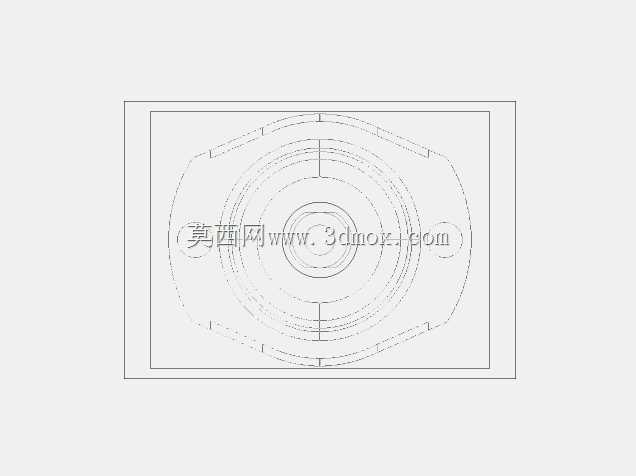

从设计思路上看，该结构在建模阶段就充分考虑了安装边界的适配性：整体外轮廓采用类方形的切边设计，在保证环形弹性体安装空间的前提下，压缩了四个方向的安装冗余尺寸，适合在设备周边、船舱夹层、车辆底盘这类安装空间局促的工位布置；外围的四个安装凸耳采用对称分布设计，螺栓孔的中心距按照通用工业安装标准设定，可以适配市面上主流的悬挂安装支架尺寸，不需要对原有设备的安装基座做大规模改造就能直接替换原有刚性连接件。结构的中心通孔用于穿过管路或者定位芯轴，通孔的尺寸公差按照过渡配合设计，既可以保证安装时的定位精度，也不会因为配合过紧导致弹性体的变形空间被限制，影响隔振效果。

在实际选型应用中，需要注意该结构的安装边界：安装面的平面度需要控制在每100mm范围不超过0.1mm，避免安装时因为基座面不平导致弹性体出现预加的扭曲应力，降低使用寿命；螺栓锁紧时需要采用对角分次锁紧的方式，保证四个安装点的压缩量一致，避免出现偏载导致隔振性能下降。该结构的弹性体部分被金属外壳完全包裹，可以阻挡作业环境中的切削液、油污、粉尘对弹性材料的侵蚀，在机床加工区、船舶机舱这类多油污、多粉尘的场景下也能长期稳定工作，不需要频繁更换维护。和普通的橡胶隔振垫相比，这种集成式的悬挂结构将连接接口、隔振弹性体、防护外壳整合为一个整体模块，在三维建模装配时可以直接作为标准件调用，不需要分别绘制外壳、弹性体、紧固件的单独模型，能够大幅提升设备管路系统的设计效率，也方便在装配阶段做整体的干涉检查，确认安装空间是否满足拆装维护的需求。
