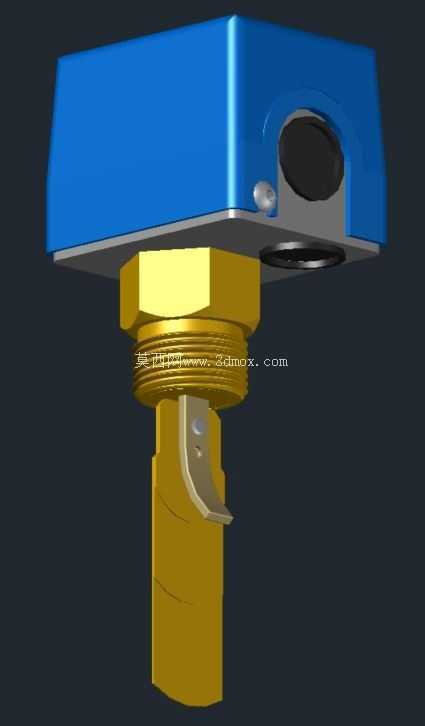

FQS-30G挡板式管路流量开关结构设计

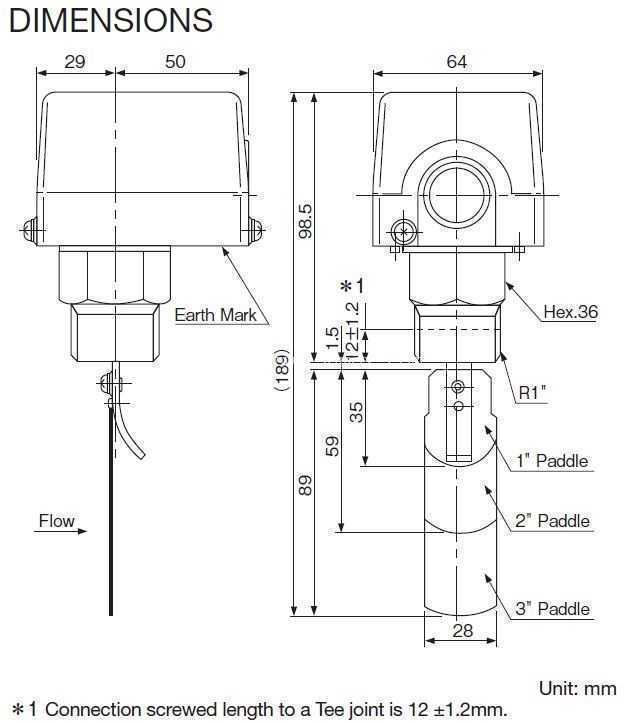

　　在工业流体输送系统的日常运行里，管路内介质的流动状态直接决定整套设备的运行安全，尤其是冷水机组、工业循环水泵、管壳式冷凝器、供热锅炉这类依赖连续介质流动实现换热或输送功能的设备，一旦出现断流、流量不足的情况，轻则导致换热效率骤降、工艺参数偏离设定值，重则引发干烧、泵体气蚀、换热管冻裂等恶性设备故障，这类场景下，可靠的流量检测元件是系统保护回路里不可或缺的组成部分，FQS-30G型流量开关就是针对这类常规非腐蚀性流体管路设计的插入式检测元件。从结构设计逻辑来看，这款流量开关采用单刀双掷的触点输出机构，这种触点配置的优势在于可以同时输出流量达标、流量异常两路开关信号，不需要额外外接继电器扩展触点容量，就能直接接入设备的控制回路，一路信号接入设备的运行允许回路，只有检测到管路内流量达到设定阈值时，才允许压缩机、加热模块这类核心负载启动，另一路信号接入故障报警回路，当管路内流量低于动作阈值时，直接触发声光报警同时切断核心负载的供电，从硬件层面避免设备在无流状态下带病运行。接触介质的检测桨叶采用了分节式的组合设计，整套桨叶由三个独立可拆卸的节段组成，这种设计完全是为了适配不同公称通径的管道安装需求，面对1英寸到6英寸跨度的常规水系统管路，安装人员不需要单独定制不同长度的桨叶，只需要根据现场管道的通径，修剪或者拆除对应数量的桨叶节段，就能保证桨叶在管道内的插入深度符合检测要求——既不会因为桨叶过长碰到管道内壁导致动作卡涩，也不会因为桨叶过短导致低流速下无法触发触点动作，大幅降低了现场安装的适配难度，也减少了备件的储备种类。

　　从安装边界的设计来看，这款流量开关采用常规的螺纹插入式安装结构，主体外壳的方形轮廓是为了方便安装时用扳手夹持拧紧，不需要额外设计复杂的夹持工装，安装时只需要在管道的水平段或者垂直上行段开好对应规格的内螺纹孔，将流量开关垂直旋入管道即可，要注意避开管道的弯头、变径、阀门出口这类流态紊乱的区域，至少保证安装点前后有5倍管径以上的直管段，避免紊流冲击桨叶导致触点误触发。外壳内部的触点机构做了密封隔离设计，介质侧的桨叶转动通过磁耦合的方式传递到触点腔，完全避免管路内的介质渗入触点腔导致触点氧化、接触不良的问题，适配的介质包括常温清水、乙二醇水溶液这类工业循环系统里常用的非腐蚀性流体，完全覆盖常规工业冷却、供热、给排水系统的介质工况。

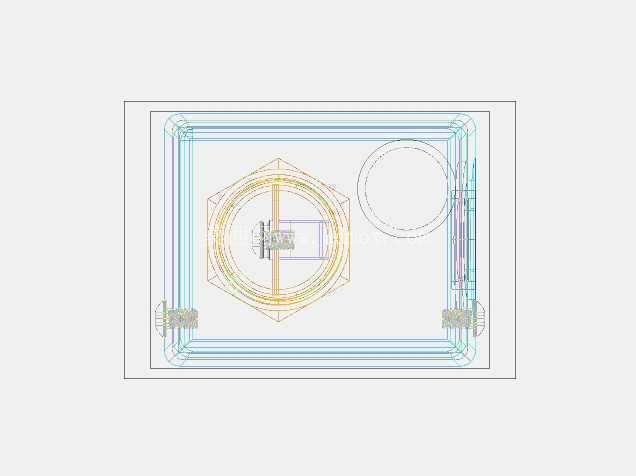

　　在实际选型匹配的时候，首先要确认管路的公称通径在1-6英寸的适配范围内，其次要确认管路内的介质不会对铜质或者常规工程塑料材质的桨叶产生腐蚀，对于高粘度、含大量固体杂质的流体工况，这款流量开关并不适用，杂质缠绕桨叶会导致动作机构卡涩，高粘度介质会导致桨叶动作阈值偏移，无法准确反馈流量状态。从三维建模的角度来看，这款产品的结构细节还原需要重点关注几个部分：一是桨叶分节处的连接卡扣结构，要保证每节桨叶拆除后剩余部分的结构强度，不会在介质长期冲击下出现断裂；二是主体外壳的安装螺纹精度，要保证和管道螺纹配合的密封性，避免安装后出现介质渗漏；三是内部磁耦合机构的间隙设计，既要保证磁力足够传递桨叶的转动力矩，也要避免磁钢吸附管路内的铁磁性杂质导致机构卡滞；四是接线腔的防水结构，要满足现场安装的IP防护等级要求，避免冲洗设备或者管路结露时水渗入接线腔导致短路。

　　在实际工程应用里，这类流量开关的动作值通常不需要用户现场校准，出厂时已经根据桨叶的受力面积匹配好弹簧的预紧力，当管路内流速达到设定值时，桨叶在介质冲击力作用下绕转轴偏转，带动磁钢触发内部的微动开关，输出对应的开关信号，整个动作过程没有复杂的电子电路，完全依靠机械结构实现流量检测，抗干扰能力远高于电子式流量传感器，在工业现场强电磁干扰的环境下也不会出现误信号，可靠性非常高。安装时还要注意桨叶的方向，要保证桨叶的迎流面正对介质的流动方向，反向安装会导致桨叶无法被介质冲开，流量开关始终处于无流信号状态，直接导致设备无法正常启动。对于垂直安装的上行管路，要保证介质是自下而上流动，避免重力作用导致桨叶自然下垂触发误信号，垂直下行的管路不建议安装这类挡板式流量开关，重力和介质流动方向的叠加会导致动作阈值出现偏差。
