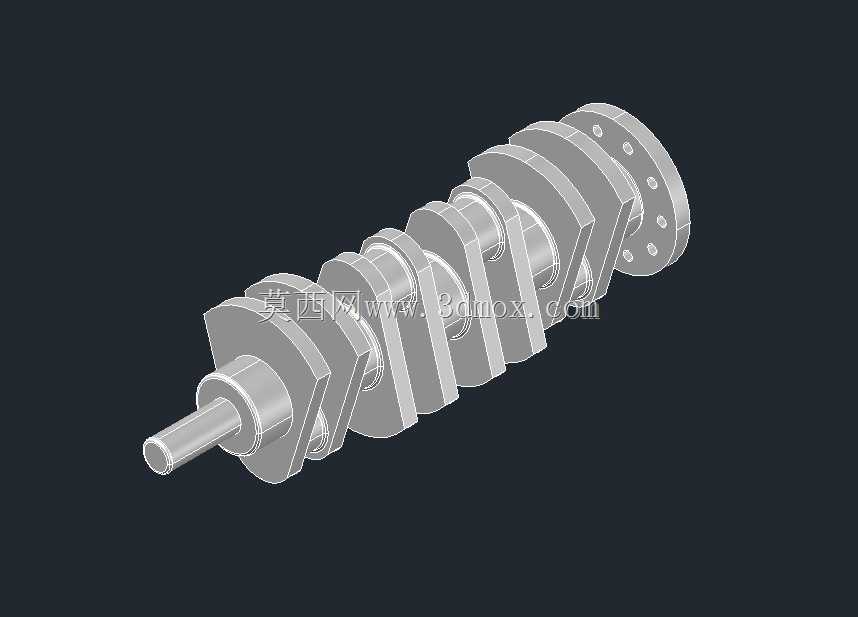

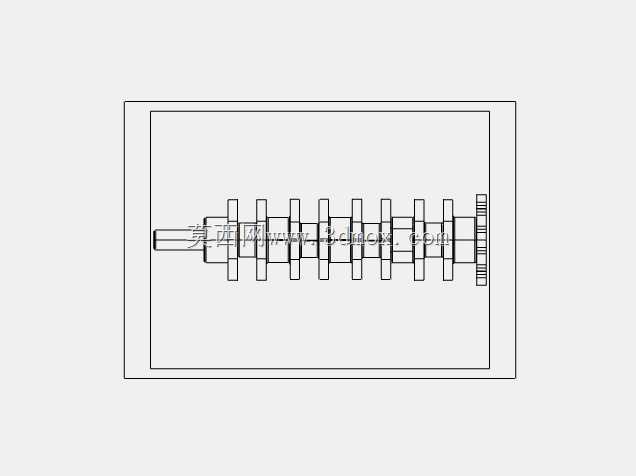

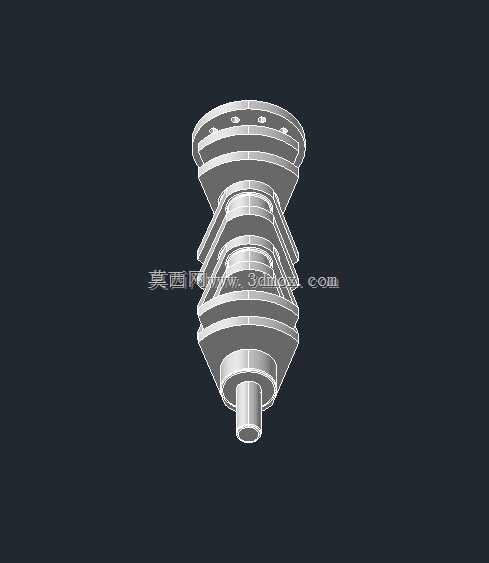

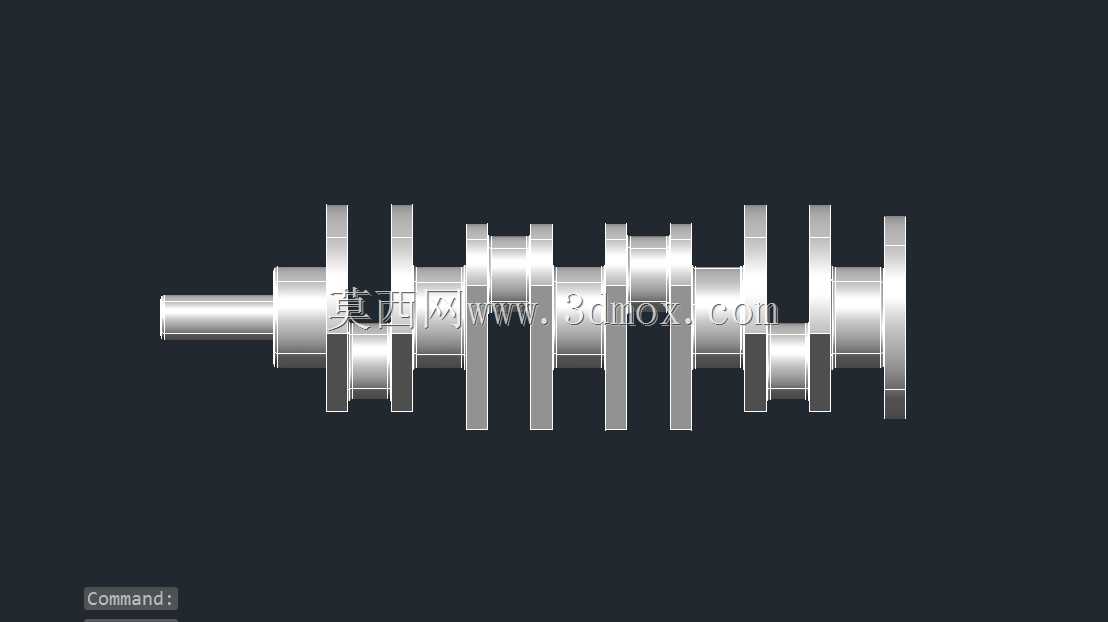

活塞发动机用多拐曲轴结构设计

　　在往复式活塞动力设备的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常接触的车用内燃机、小型通用发电机组、固定式工业动力机组里，都能见到这类多拐曲轴的应用，它的核心作用是把活塞组件沿气缸轴线的直线往复作用力，通过连杆传递后转化为绕主轴颈轴线的连续旋转扭矩，向外输出给后续的传动系统或者负载端。从结构设计逻辑来看，这类多缸机配套的曲轴，主轴颈与连杆轴颈的相对相位角是匹配对应气缸点火顺序排布的，能保证各缸交替做功时的扭矩输出更平顺，避免动力输出出现过大的波动冲击，降低整机运转时的振动幅值。

　　设计阶段首先要敲定的是主轴颈的同轴度公差，所有主轴颈的公共轴线是曲轴的旋转基准，同轴度偏差过大会直接导致运转时轴瓦偏磨，严重时甚至会出现轴颈抱死的故障；连杆轴颈与主轴颈的中心距决定了活塞的行程长度，这个尺寸直接关联发动机的排量参数，设计时需要和气缸直径、压缩比参数做匹配校核，不能单独确定。曲轴的轴向定位通常设置在中间位置的主轴颈处，通过止推片限制运转过程中的轴向窜动量，窜动量过大会导致连杆活塞组偏缸，窜动量过小则会在热态下因为零件热膨胀出现卡滞，这个间隙值需要结合整机的工作温度区间、轴系材料的热膨胀系数计算确定。

　　从外形与安装边界来看，曲轴的轴向总长度需要匹配缸体的曲轴箱轴向空间，两端分别预留前端轮系安装位和后端飞轮连接法兰，前端要能安装正时齿轮、皮带轮等驱动附件，后端的法兰需要和飞轮组件做止口定位，保证飞轮的旋转中心与曲轴主轴颈轴线重合，避免飞轮运转时产生不平衡量。曲轴的平衡设计是结构设计里的关键环节，多拐曲轴本身的曲拐分布如果不能实现自身静平衡与动平衡，就需要在曲柄臂位置设计平衡重结构，抵消连杆轴颈和曲柄旋转时产生的离心力，以及活塞往复运动产生的一阶、二阶往复惯性力，平衡重的形状和重量需要根据每个曲拐的质量分布做精确计算，必要时还要在平衡重边缘预留去重位置，方便成品做动平衡校正时调整。油道设计也是这类曲轴不能忽略的部分，主轴颈和连杆轴颈的工作表面需要持续的压力润滑，斜向贯通的油道会把主油道的润滑油从主轴颈输送到连杆轴颈位置，油道的孔径要兼顾通流面积和轴颈的结构强度，孔径过大会削弱轴颈的有效承载截面，孔径过小则会导致润滑油流量不足，轴瓦润滑失效。曲柄臂的过渡圆角位置是应力集中的高发区域，设计时需要采用足够大的圆角半径，必要时还要做滚压强化处理，因为曲轴工作时承受交变的弯曲和扭转载荷，圆角位置的应力集中很容易引发疲劳裂纹，最终导致曲轴断裂失效。

　　实际选型匹配时，还要注意曲轴的材质和热处理工艺，不同功率等级的动力设备对曲轴的强度要求不同，小功率通用动力可以采用球墨铸铁铸造成型，大功率高负荷的机型则需要采用锻钢材质，轴颈表面做高频淬火处理提升耐磨性，保证长期运转的使用寿命。安装过程中，主轴瓦和连杆瓦的配合间隙需要严格控制在设计公差范围内，间隙过大会导致机油压力过低，润滑效果下降，还会产生冲击载荷；间隙过小则会导致轴瓦与轴颈的摩擦阻力增大，热态下容易出现烧瓦抱轴的故障。另外曲轴前端的油封安装位、后端的油封密封面的粗糙度和形位公差也有严格要求，避免出现机油渗漏的问题，影响整机的清洁度和正常运行。
