倾斜式螺旋给料输送设备结构设计

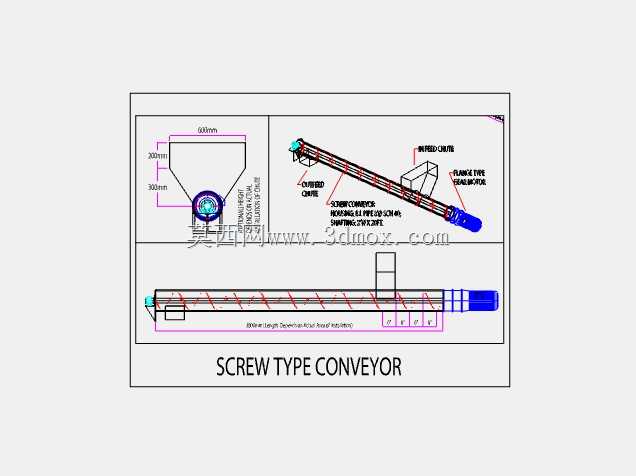

　　在散状物料的连续转运作业场景里，螺旋输送设备一直是短距离密闭输送的核心选型，尤其适配粉体、颗粒状物料的工况，能避免输送过程中的物料撒漏、扬尘问题，常见于粮食加工、建材生产、化工原料转运、污水处理等环节的物料流转工序。这套倾斜布置的螺旋输送结构，在设计时优先考虑了进料段的物料承接稳定性，上方设置的方形进料斗做了扩口设计，斗壁倾斜角度参考了常见散料的安息角参数，能保证物料依靠自重顺利滑入螺旋腔体内，不会在料斗拐角处出现积料架桥的问题，进料斗下方设置的观察检修位，可在设备运行出现卡滞时快速排查进料口的物料堵塞情况，无需整体拆解料斗结构。

　　设备的输送段采用圆管形壳体，相比U型壳体的密闭性更好，倾斜布置的角度适配不同高度差的工位衔接需求，内部的螺旋叶片采用等螺距连续设计，针对常规无粘性的散料输送工况，叶片与壳体内壁预留了合理的装配间隙，既避免叶片转动时刮蹭壳体产生异响与磨损，也能减少物料在壳壁的残留量。驱动端布置在设备的高位出料侧，这种布置方式能让螺旋轴在运行时处于受拉状态，相比驱动端在进料侧的受压布置，可降低螺旋轴长距离运行时的弯曲变形概率，延长中间吊挂轴承的使用寿命，出料口的法兰结构做了标准化尺寸设计，可直接对接下游设备的进料接口，无需额外做转接法兰的适配加工。

　　从安装边界来看，设备的进料斗尺寸、输送段长度、倾斜角度都预留了参数化调整空间，可根据现场的工位高度差、输送距离需求调整对应尺寸，壳体上设置的多组固定支座，可匹配不同的安装机架结构，安装时需保证螺旋轴的同轴度误差在允许范围内，避免运行时出现轴系跳动加剧轴承磨损的问题。设计过程中针对螺旋轴的受力做了校核，考虑满料工况下的物料阻力、叶片转动时的扭矩载荷，轴径选型匹配常规的驱动功率区间，两端的密封结构采用填料密封形式，可适配粉体物料的密封需求，避免物料从轴端缝隙泄漏。

　　设备的中间支撑位置做了优化，尽量减少支撑结构对物料输送的阻碍，避免在支撑位置出现物料卡滞堆积的问题，针对不同的物料特性，还可调整螺旋叶片的表面处理方式，比如输送磨琢性较强的物料时，可在叶片边缘做耐磨堆焊处理，提升叶片的使用寿命。在实际选型应用时，需根据输送物料的堆积密度、粒径、含水率调整螺旋转速，避免转速过高导致物料被叶片抛起无法正常向前输送，或是转速过低导致输送效率达不到工位需求，倾斜布置时随着倾斜角度的增大，输送效率会出现一定幅度的下降，设计选型时需根据实际倾斜角度乘以对应的效率折减系数，匹配足够的设备产能。这套结构的三维建模过程中，所有零部件都做了参数化关联，调整输送长度、管径、螺距等核心参数时，对应的叶片、轴、壳体尺寸可同步更新，能快速衍生出不同参数规格的同系列设备模型，减少重复建模的工作量，模型中所有的装配配合都按照实际装配关系设置，可直接用于工程出图、装配干涉校验、运动仿真验证等环节，帮助设计人员快速完成设备的方案迭代与细节优化。
