十辐条汽车轮毂轮辋结构三维设计

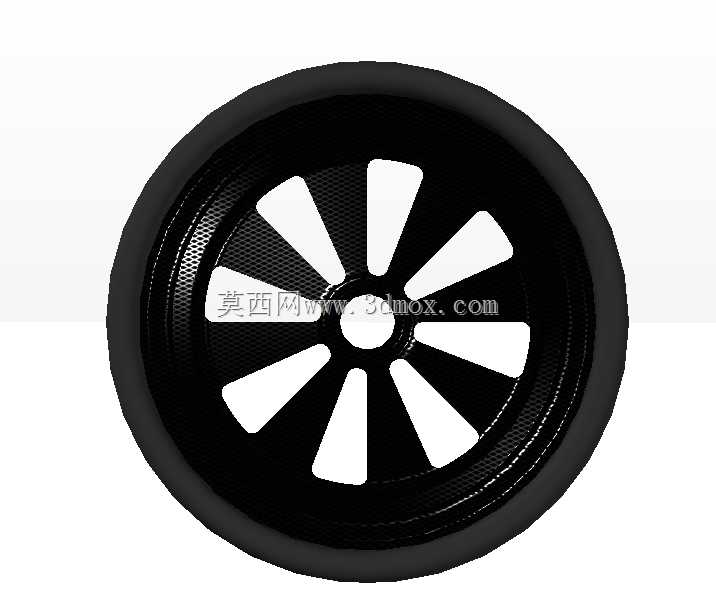

　　该轮辋结构属于车辆行走系统的核心承载部件，日常应用覆盖乘用车辆、小型改装代步车辆的行走端配套，在整车结构中承担承载车身重量、传递行驶扭矩、配合轮胎缓冲路面冲击的核心作用，实际装车时需要与制动盘、转向节、轮胎总成完成同轴匹配，安装面的平面度、中心定位孔的同轴度直接影响整车行驶的平顺性，若安装边界尺寸偏差过大，高速行驶时极易出现车轮抖动、制动偏磨等故障。从结构设计逻辑来看，这款轮辋采用十组等距分布的辐条结构，辐条采用宽面梯形截面设计，相比细辐条结构拥有更高的径向抗冲击能力，在车辆经过颠簸路面、过坎冲击时，辐条可将集中载荷均匀分散到整个轮辋外圈，避免局部应力集中导致的辐条断裂问题；轮辋外圈采用双层卷边结构，可与轮胎的胎圈部位紧密贴合，保证充气后的轮胎密封性能，同时轮辋边缘的凸起挡边可限制轮胎在侧向受力时的脱圈风险，尤其在车辆急转弯、侧向加速度较大的工况下，挡边结构可牢牢卡住胎圈位置，避免轮胎滑移脱出。

　　中心安装区域采用沉孔式设计，中心定位孔与车轴轴头采用间隙配合，安装时可快速完成同轴定位，周围均匀分布的螺栓孔可与轮毂轴承单元的固定螺栓匹配，拧紧后可保证轮辋与轴头的贴合面完全接触，避免出现安装偏斜；辐条之间的镂空区域一方面可降低轮辋整体的非簧载质量，提升整车悬挂的响应速度，另一方面可为制动盘、制动卡钳预留足够的散热空间，车辆连续制动时产生的热量可通过辐条间隙快速随气流散出，避免制动系统热衰减带来的安全隐患。

　　设计过程中需要重点控制几个核心尺寸边界：首先是轮辋的标称宽度，需要与配套轮胎的断面宽度匹配，过宽或过窄的轮辋都会导致轮胎胎壁变形异常，加快轮胎磨损速度；其次是中心孔的直径与螺栓孔的分布圆直径，这两个尺寸直接决定轮辋能否与对应车型的轴头匹配，若中心孔尺寸偏小则无法完成安装，尺寸偏大则需要配套变径圈否则会出现高速抖动；另外轮辋的偏距参数需要严格控制，偏距过大或过小都会导致轮胎突出翼子板或蹭到车内衬、悬挂部件，影响转向行程。

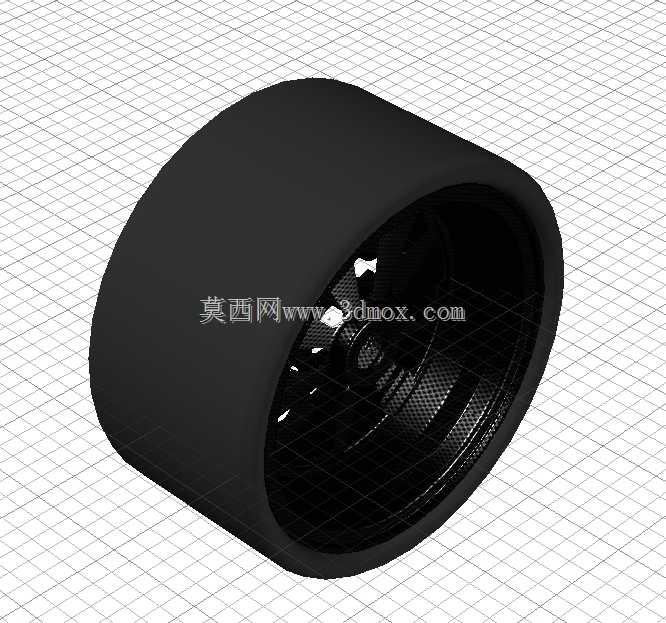

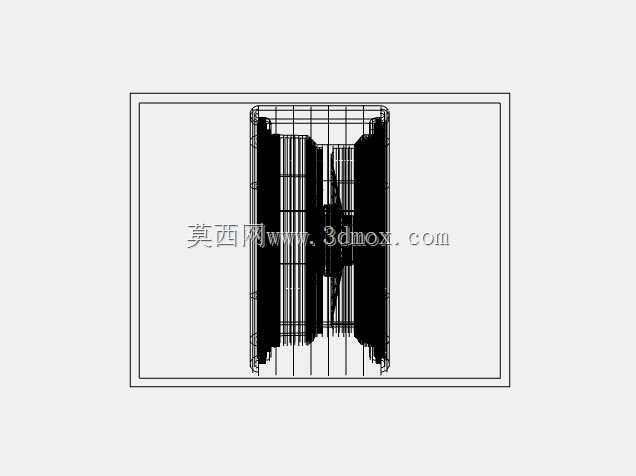

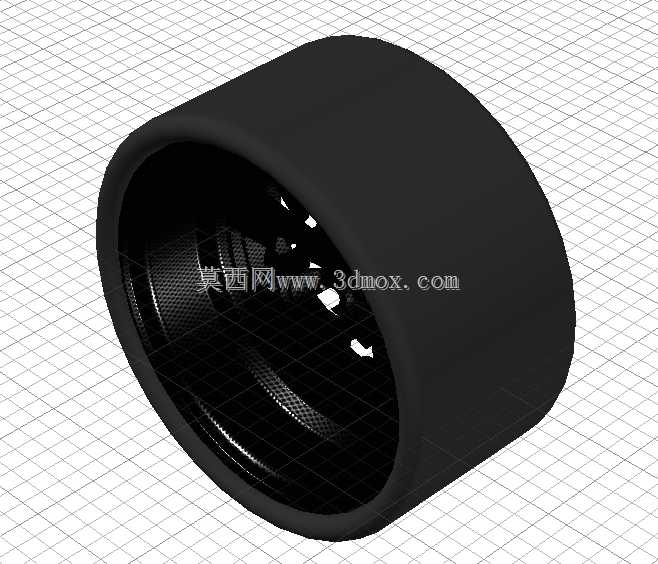

　　轮辋的外圈与辐条的过渡位置采用大圆角过渡设计，可避免应力集中，在承受径向冲击时载荷可平滑传递到整个轮辋结构，不会在过渡位置出现应力峰值导致开裂；轮辋表面的造型采用亮黑与切削面的双色搭配，除了外观装饰作用外，表面的涂层可起到防腐蚀作用，避免冬季融雪剂、路面泥水对金属基材的腐蚀，延长轮辋的使用寿命。在实际建模过程中，采用旋转特征构建轮辋的基础回转基体，再通过拉伸切除完成辐条镂空区域的构建，最后对所有锐边进行倒圆角处理，还原真实轮辋的工艺特征，建模时需要保证所有回转面的同轴度公差，确保虚拟装配时可与车轴、制动部件完成无干涉匹配，为后续的工程出图、强度仿真分析提供准确的三维数模基础。
