简易钢管车架单人卡丁车结构设计

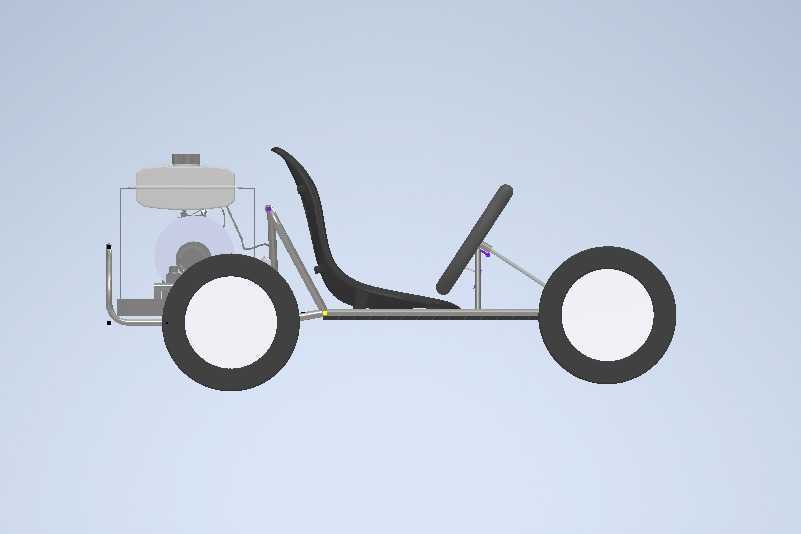

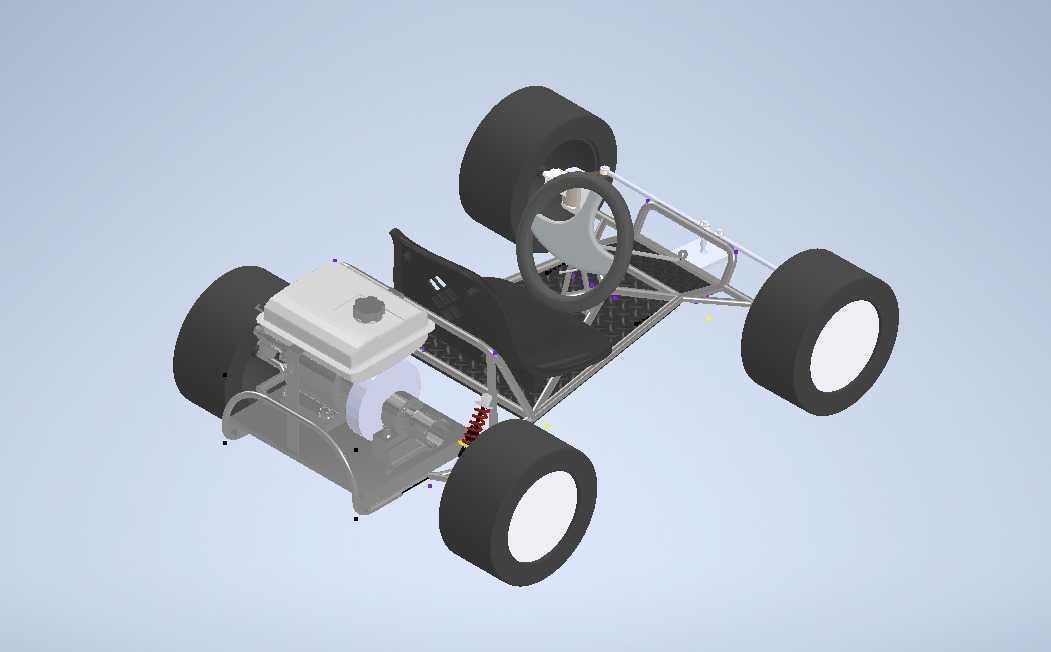

　　这款单人卡丁车采用外露式钢管桁架车架结构，整体布局围绕非道路场景的休闲娱乐、场地通勤、短途越野需求设计，没有多余的外观覆盖件，所有结构件直接外露，既方便日常检修维护，也能在复杂场地行驶时快速排查磕碰损伤。动力单元布置在驾驶员座椅后方的车架尾部区域，采用通用小型汽油发动机搭配直连传动结构，省去了复杂的变速箱换挡机构，通过油门直接控制动力输出，操作逻辑简单，没有驾驶经验的使用者也能快速上手，适配户外营地、庄园巡检、封闭园区代步、场地娱乐等多种使用场景。

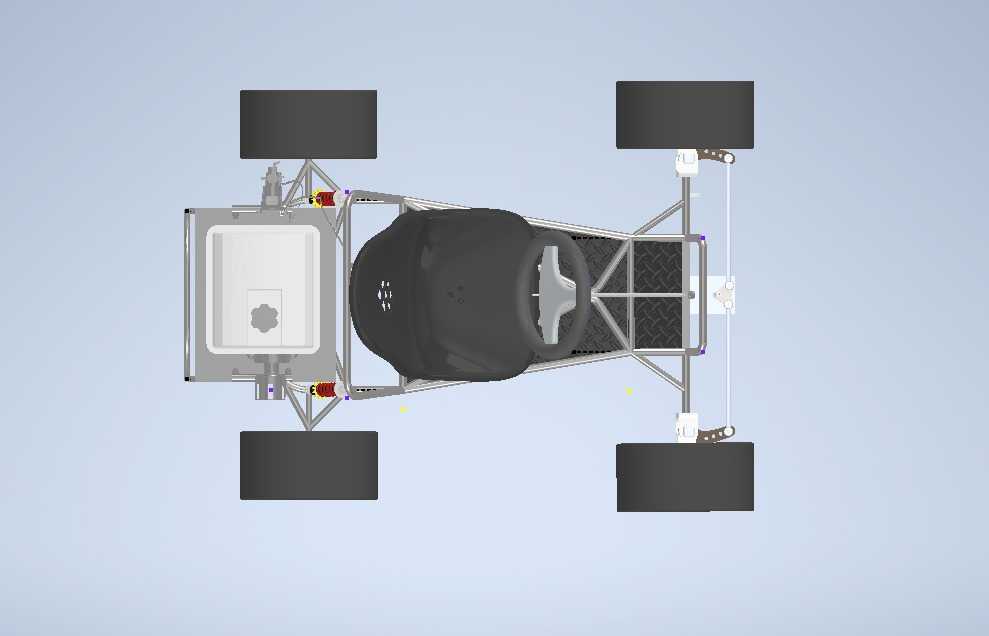

　　车架主体采用圆形薄壁钢管弯折焊接成型，主纵梁从车头防撞结构一直延伸到尾部动力安装位，横向支撑管按照受力点分布焊接，在驾驶员座椅下方、转向立柱安装位、动力悬挂点、车轮轴安装座位置都做了局部加强，焊接位置预留了标准螺栓安装孔位，不需要额外做打孔改装就能直接适配通用型号的座椅、转向机、车轮总成。整车轴距控制在1.2米到1.4米区间，轮距略宽于普通成人肩宽，行驶时的侧倾稳定性足够应对砂石路面、草地、缓坡等非铺装路面，最小离地间隙保持在120毫米以上，不会因为路面凸起剐蹭车架底部的传动杆件。

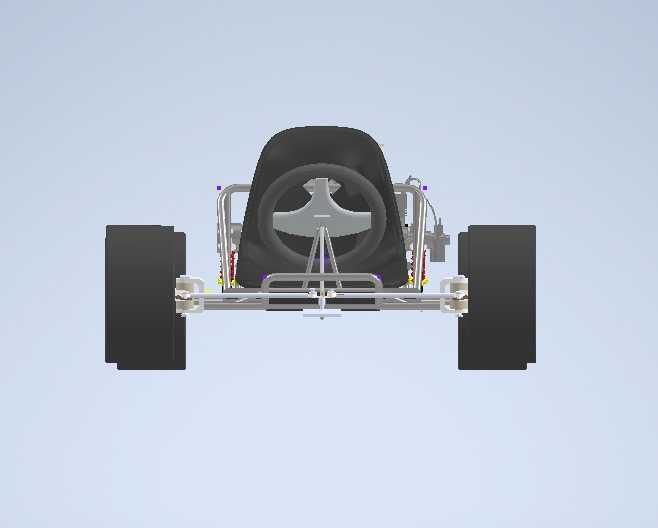

　　转向系统采用极简的直拉杆结构，转向立柱倾斜角度经过人体工学适配，驾驶员保持正常坐姿时手臂自然前伸就能握住转向握把，转向行程预留了足够的余量，大角度转弯时不会出现轮胎蹭车架的问题。车轮采用大直径宽面橡胶轮胎，轮毂为通用分体式结构，爆胎后可以直接更换同尺寸通用轮胎，不需要定制专用配件。驾驶员座椅为一体式凹形结构，靠背带有一定的向后倾斜角度，长时间乘坐不会出现腰部过度疲劳的问题，座椅通过螺栓直接固定在车架中部的安装横梁上，可根据不同驾驶员的身高需求前后调整安装位置，适配不同身高的使用者。

　　车头位置设置了外露式防撞杠，采用和主车架同规格的钢管弯折成型，突出车头100毫米左右，发生正面碰撞时能首先吸收冲击能量，避免直接损伤转向机构和车架主体。动力单元的安装位预留了通用发动机的安装孔距，可以适配不同排量的通用小型汽油机，也可以根据使用需求更换为电动机动力单元，不需要对主车架做大规模切割修改。传动结构采用链条直接连接动力输出轴和后轮驱动轴，传动效率高，结构简单可靠，日常维护只需要定期检查链条张紧度即可，不需要复杂的保养流程。

　　油门和制动踏板布置在车架前部的驾驶员脚部位置，踏板表面做了防滑纹路处理，制动系统采用后轮机械鼓刹结构，制动力度足够让车辆在最高时速下在短距离内停稳，制动拉杆直接连接到后轮制动鼓，没有多余的传动环节，故障率极低。整车没有设计多余的电子设备，所有操作机构都是纯机械结构，在潮湿、多尘的户外环境下也能稳定工作，不会因为电子元件进水进灰出现故障。车架的所有钢管连接处都做了圆弧过渡处理，没有尖锐的突出棱角，避免使用者上下车时被磕碰划伤。燃油箱布置在发动机上方的位置，加油口外露，加注燃油时不需要拆开任何覆盖件，日常使用十分便捷。
