隐身布局歼击机气动外形结构数模

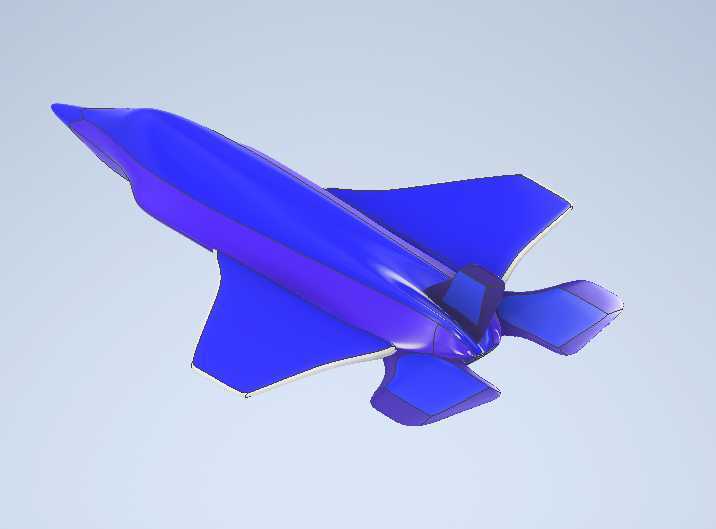

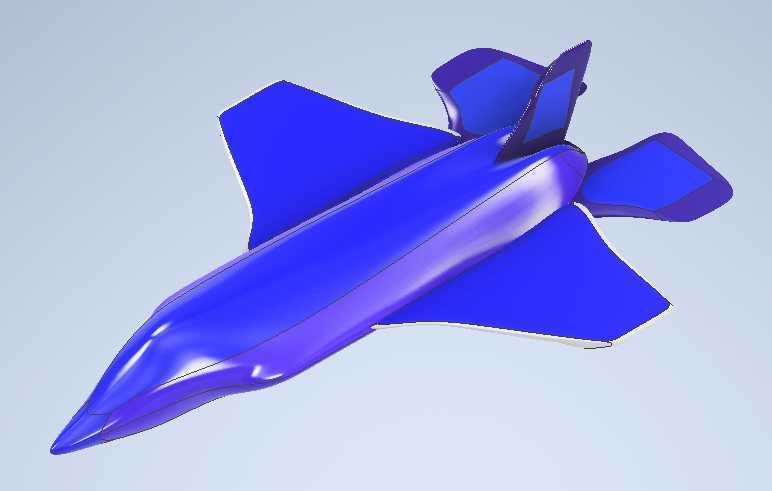

　　这套数模围绕第五代制空歼击机的隐身气动构型完成全机曲面搭建，整机采用棱边平行的隐身修形思路，机头为尖锐菱形截面，沿轴向向座舱后方平滑过渡，机身侧面设置倾斜棱线，将入射雷达波向非威胁方向散射，避免直角结构形成强角反射效应。建模过程中先梳理全机气动分区：前机身负责高速来流预压缩与座舱视野匹配，中段机身容纳内置弹舱与主燃油箱，后机身衔接发动机舱与尾喷口，整机长宽高比例按照超音速巡航配平需求设定，机翼采用大后掠切尖三角翼，翼身融合段平滑过渡，消除机翼与机身交接处的气流分离拐点。

　　从实际作战使用场景来看，该构型面向制空拦截、远程突防与对地精确打击任务，内置弹舱布局将弹药完全收纳于机身腹部，避免外挂武器产生额外雷达反射截面与巡航阻力，机身两侧预留进气道安装边界，进气道采用S弯遮蔽结构，前端进气口与机身棱线平行，既遮挡发动机压气机正面强反射源，又在大迎角机动时保证进气道气流稳定。尾翼采用外倾双垂尾加全动平尾布局，双垂尾向外倾斜一定角度，同时兼顾航向稳定与侧向隐身，垂尾后缘设置操纵舵面，平尾与机翼后缘棱边保持平行，全机所有开口边缘、舵面接缝都按照平行波束控制原则对齐。

　　结构设计层面，数模将机翼主承力翼盒的安装边界与机身加强框位置做了匹配，机翼根部融合段预留整体壁板的厚度空间，前缘襟翼、后缘副翼的转轴位置在曲面建模时同步预留，舵面偏转间隙控制在气动允许范围内，既满足超音速飞行时的操纵效率，也避免缝隙过大破坏隐身连续性。机头锥内部预留雷达天线安装舱，截面尺寸按照有源相控阵雷达的阵面安装需求设计，锥面斜率兼顾雷达透波罩的电气性能与气动减阻要求。座舱盖采用整体式水泡形曲面，风挡前缘与机身棱线顺滑衔接，既给飞行员提供全向视野，也保证座舱区域的曲面反射特性符合隐身设计要求。

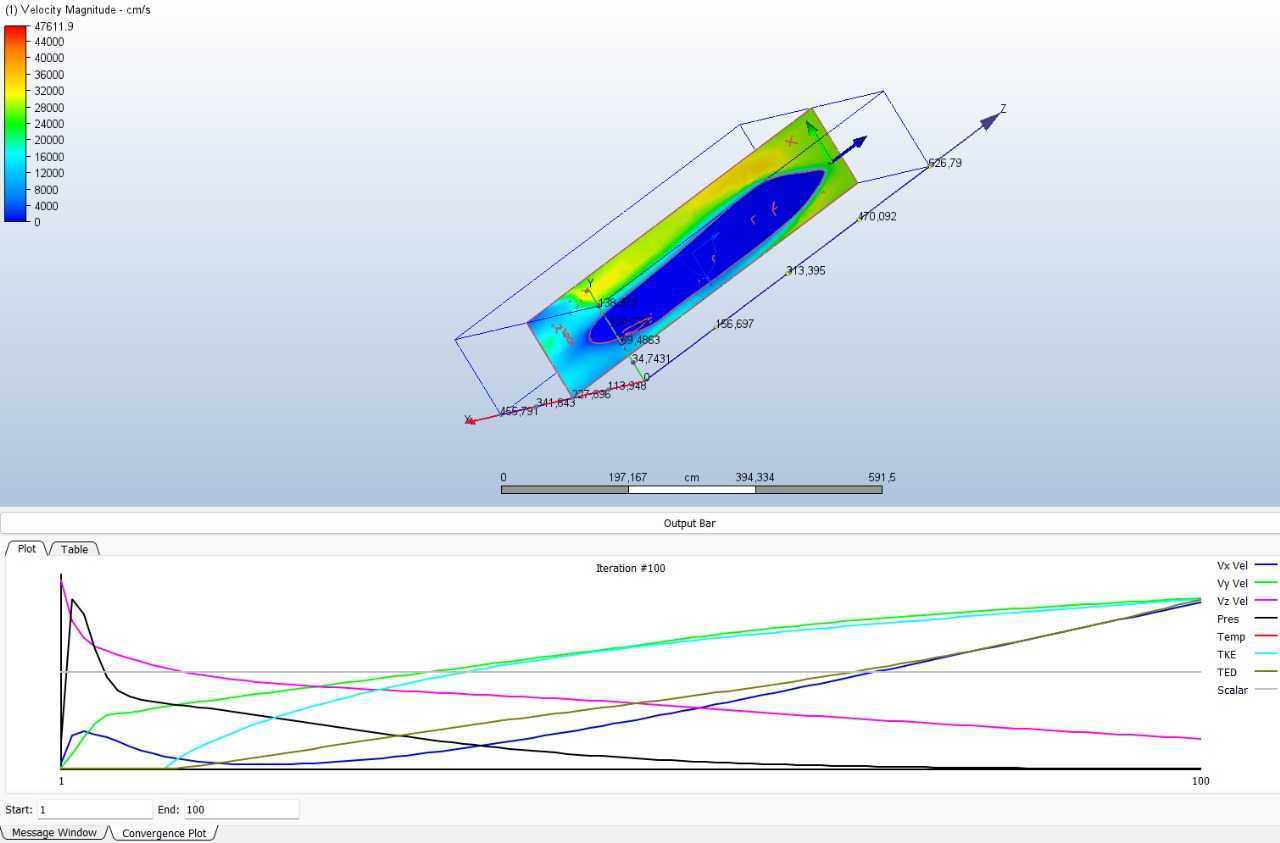

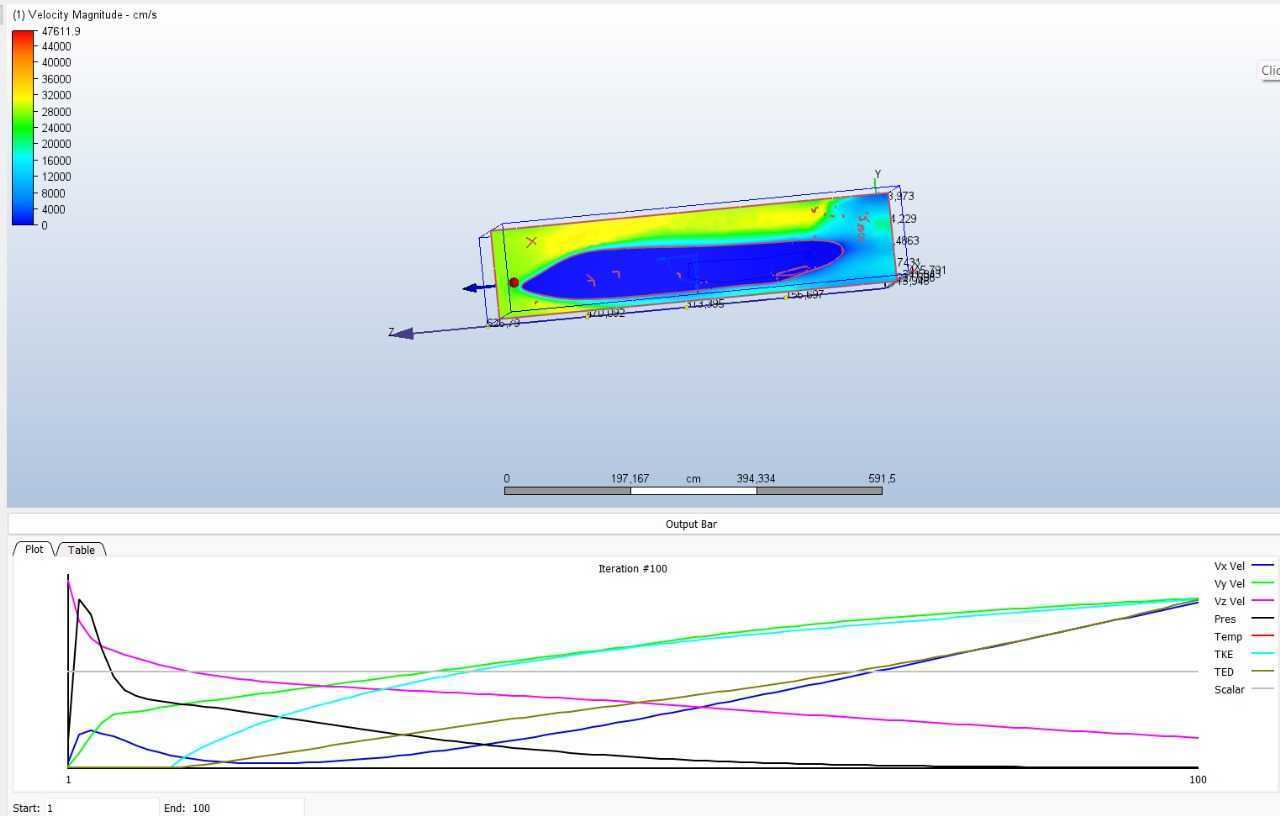

　　气动性能校核维度，该布局的大后掠机翼能够有效降低超音速波阻，翼身融合设计提升了整机升阻比，机身横截面按照面积律分布，在跨音速段控制截面积变化率，削弱跨音速阻力突增。双垂尾外倾布局在大迎角机动时，垂尾能够避开机翼脱体涡的遮蔽区域，保证航向操纵力矩充足，全动平尾可同时提供俯仰操纵与配平力矩，在高速飞行时替代部分平尾的配平功能，降低 trimmed 阻力。机身下部整体平滑，无外露武器挂架，在地面维护时，弹舱门、起落架舱门的开合边界都在数模中预留了运动间隙，舱门边缘采用锯齿形结构，进一步控制缝隙方向的雷达反射。

　　安装边界方面，全机起落架布局采用前三点式，前起落架收纳于前机身下方舱段，主起落架收纳于进气道后侧机身舱内，起落架收放运动路径与周边管路、油箱结构无干涉，发动机安装节在后机身框位预留对接接口，尾喷口与后机身整流罩平滑过渡，喷管边缘采用锯齿修形，抑制后向雷达反射同时优化喷流与外流的掺混。整机数模曲面连续无碎面，各气动分区的衔接公差控制在航空建模允许范围内，可直接用于气动仿真前处理、隐身RCS仿真建模、总体布置论证以及航空科普教具开发，也可为隐身战机气动布局教学提供直观的结构参照，帮助设计人员理解棱边平行准则、翼身融合设计、内置弹舱布局在整机型号中的落地方式，平衡隐身性能、气动效率、结构容积与维护可达性多维度的设计约束。
