多工位重载移动举升作业装置结构设计

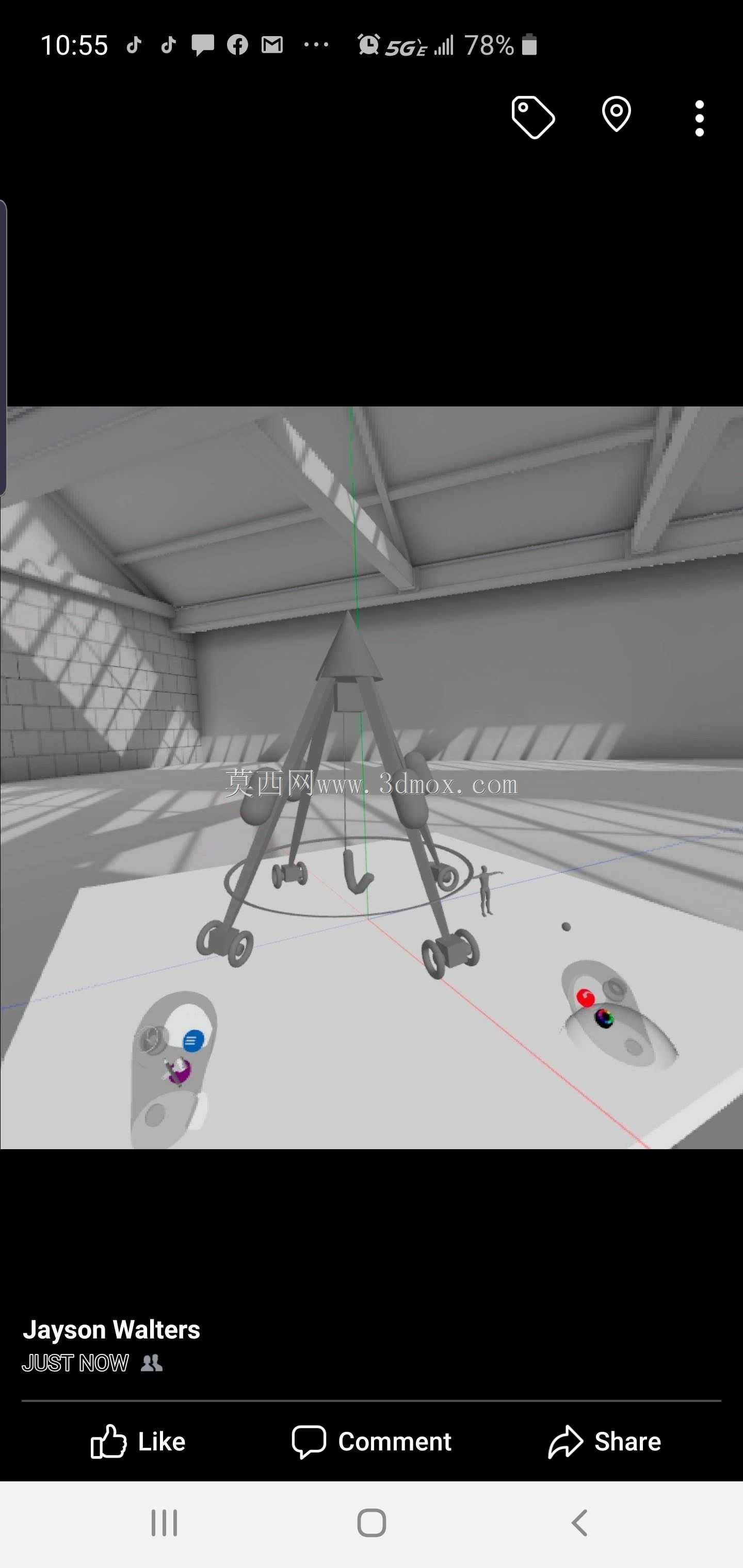

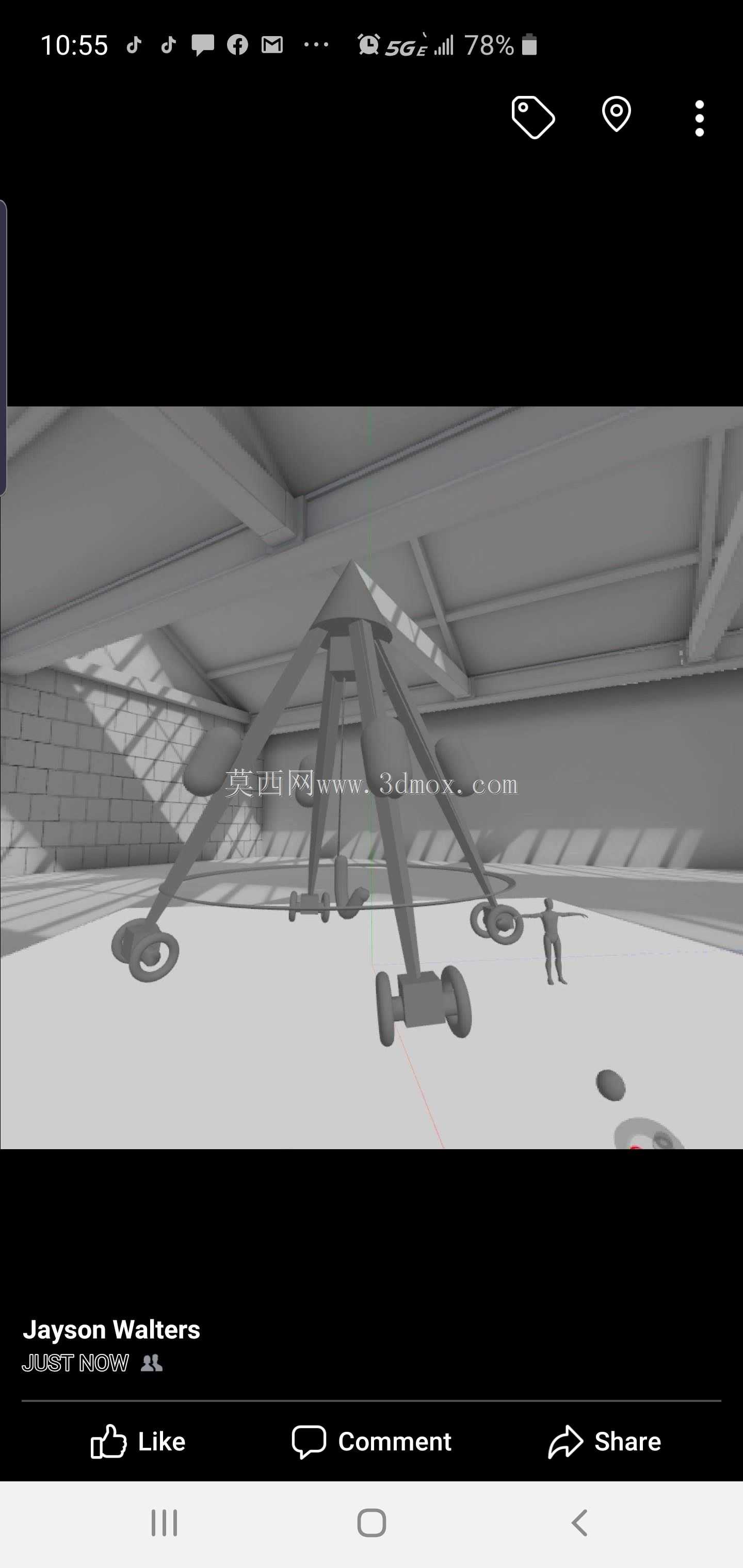

　　该装置的设计初衷，是解决车间内零散重型工位器具、待装配部件的短距离移位与临时举升需求，区别于固定工位的液压举升台与大吨位叉车，这类轻量化移动举升设备更适配小批量定制化生产场景下的灵活作业需求，在机加工车间的工序转运、装配线旁的部件对位、维修班组的现场拆装作业中，都能填补大型设备覆盖不到的作业盲区。从结构布局来看，装置采用三角支撑式的主体框架，三根可伸缩支腿沿中心基座呈120度均匀分布，支腿末端配置带锁止结构的万向脚轮，兼顾移动灵活性与驻位稳定性，这种布局相比传统四轮平板式举升设备，对作业地面的平整度适应性更强，哪怕车间地面存在局部轻微沉降、铺设拼接缝隙的工况下，也能通过单支腿的独立微调实现整体水平找正，避免举升过程中出现偏载倾覆的风险。

　　中心基座作为核心承载部件，内部集成了举升驱动的安装位与传动结构预留空间，设计阶段特意将驱动单元的安装接口做了通用化处理，既可以适配手动液压驱动单元，满足无电源场景下的作业需求，也可以换装小型电动推杆驱动，适配高频次举升作业的工况，举升行程的设计覆盖了从地面堆放高度到常规装配工作台面的高度区间，举升末端的承载平台预留了多组安装孔位，可根据实际作业需求换装不同的工装夹具，比如用于承托轴类零件的V型块、用于固定箱体类部件的压板组件、用于吸附钣金件的真空吸盘座，无需对主体结构做二次改造就能适配不同类型工件的作业需求。支腿的伸缩调节采用快锁式结构，作业人员无需额外工具就能快速调整支腿展开半径，在狭窄的设备间隙作业时可将支腿收至最小展开半径，提升设备的通过性，在需要举升大重量工件时则将支腿展开至最大半径，扩大支撑跨距提升整体稳定性，支腿的长度调节刻度直接蚀刻在支腿型材表面，方便作业人员快速调整三支腿的长度一致，保证举升过程中平台的水平度。脚轮的选型采用了硬质聚氨酯材质，既具备足够的承载能力，也不会在环氧地坪的车间地面留下压痕，每个脚轮都配置了独立的刹车锁止结构，驻位作业时可将脚轮完全锁死，避免作业过程中装置出现移位。

　　在安装边界的考量上，装置处于收纳状态时的整体外轮廓尺寸适配车间常用的工具柜存放空间，不用时可以直接推到工具柜旁的空隙内存放，不会占用过多的生产作业面积，支腿展开后的最大支撑直径控制在常规作业工位的允许占地范围内，不会对周边的作业通道造成过多遮挡。设计过程中特意对整体结构做了轻量化优化，主体框架采用高强度铝合金型材拼接，在保证整体结构强度满足额定承载要求的前提下，尽可能降低装置自身重量，方便作业人员单人推移换位，所有的连接节点都采用了防松设计，避免频繁移动过程中连接件出现松动脱落的问题，举升平台的表面做了防滑纹理处理，防止工件放置过程中出现滑移，平台边缘设置了可拆卸的防护挡边，在举升小型零散零件时可以安装挡边避免零件掉落，举升大尺寸工件时则可以快速拆除挡边，避免挡边与工件外形产生干涉。

　　这类装置在实际应用中，还可以作为临时的作业支撑台使用，比如在大型设备的现场维修过程中，可将其推移到设备旁调整到合适高度，承托拆卸下来的重型部件，减少维修人员的托举负重，降低作业过程中的劳动强度，也能避免重型部件直接放置在地面造成磕碰损伤。在三维建模过程中，所有的运动部件都做了干涉检查，确保支腿伸缩、举升动作全行程范围内不会出现结构卡滞，所有的连接孔位、安装接口都匹配现有通用标准件的尺寸规格，后续加工制作时无需定制特殊规格的紧固件，降低加工制作的成本与周期，结构的受力点都做了局部加强处理，对应位置的型材壁厚做了加厚，避免长期重载使用过程中出现结构变形。
