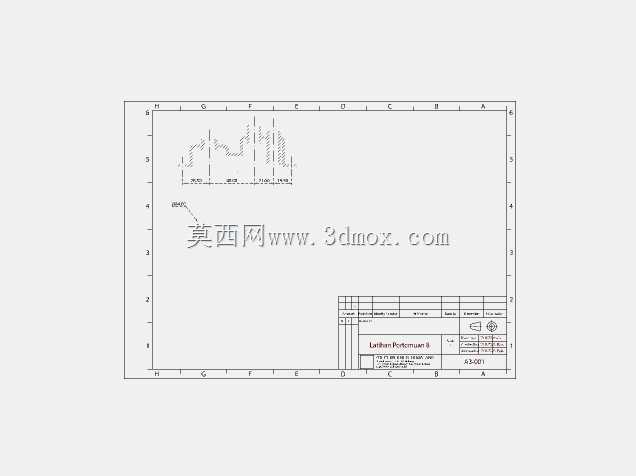

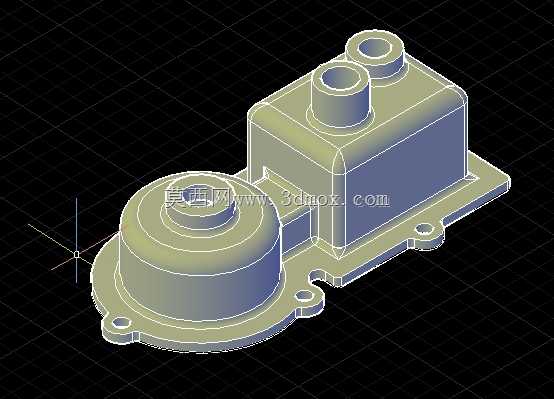

这款集成阀组结构的储油壳体,主要适配小排量通用动力机械的下部润滑系统布局,区别于传统独立式油底壳的单一储油功能,它把润滑系统的阀组安装腔、油路转接通道直接集成在壳体本体上,能大幅压缩动力单元的下部布置空间,减少外接管路的接头数量,降低润滑系统的渗漏风险。从实际装机场景来看,这类结构多用于紧凑型通用汽油机、小型固定式动力机组的润滑回路,壳体下部的圆弧腔室用来储存润滑油,为机油泵提供稳定的供油液面,上部的方形凸台腔则集成了压力调节阀、油路转接块的安装位,三个凸起的管状接口分别对应主油路回油、呼吸器通气、机油压力检测的外接通道,不需要额外在缸体侧面加工阀组安装位,能简化缸体的铸造工艺,降低整机的加工成本。
设计过程中首先要考虑的是安装边界的匹配,壳体底部法兰的安装孔位完全对应缸体下平面的螺孔布局,法兰面加工有连续的密封槽,用来安装成型密封胶条,保证结合面在整机振动工况下不会出现渗油问题;左侧大直径的圆弧储油腔深度经过测算,能容纳额定容量的润滑油,同时保证整机倾斜15度工况下,机油泵吸油口始终处于液面以下,不会出现吸空导致的润滑失效。上部阀组腔的壁厚做了差异化设计,安装阀件的凸台位置壁厚比常规腔壁厚2mm,用来承受阀件安装的压紧力,同时避免螺栓锁紧时出现壳体开裂;三个管状接口的内径根据对应油路的通流需求做了匹配,回油接口通径最大,保证缸盖部位的回油能顺畅流入储油腔,通气接口通径最小,用来平衡腔体内外压力,避免腔内压力过高导致密封失效,压力检测接口的内径匹配常规机油压力传感器的安装螺纹,不需要额外做转接。
壳体上的两个带孔安装耳除了主法兰的固定之外,用来辅助固定外接的管路支架,避免管路振动传递到接口位置导致的焊缝开裂或者密封失效。结构建模的时候,要重点处理储油腔和阀组腔之间的隔板位置,这个位置既要保证两个腔室的密封隔离,又要预留内部油路的连通孔,连通孔的位置要避开机油的剧烈搅动区域,避免气泡进入主供油回路。壳体的外轮廓做了多处圆角过渡,尤其是法兰和腔体连接的位置,避免应力集中在长期振动工况下出现疲劳裂纹,所有的安装孔位都做了沉头设计,保证螺栓锁紧后端面不突出法兰平面,不会和周边的机架部件产生干涉。
实际选型适配的时候,要核对安装法兰的孔位中心距、腔体的总高度,避免和下部的机架护板、启动电机部件产生位置干涉,同时要确认三个外接接口的朝向,匹配整机的管路走向,不需要额外弯折管路就能完成外接部件的连接。这类集成式结构相比传统分离式的油底壳加独立阀块的布局,能减少3个以上的外接密封点,整机装配的时候能减少2个装配工序,对于批量生产的通用动力设备来说,能有效降低装配工时和售后渗漏的故障概率。建模过程中对壁厚的均匀性做了反复校核,避免铸造过程中出现缩孔缺陷,所有的拔模斜度按照砂型铸造的工艺要求设置,保证铸件能顺利脱模,不需要额外做过多的后期机加工,除了法兰密封面、接口端面、阀组安装平面之外,其余面都可以直接使用铸造毛坯面,能有效控制零件的加工成本。
