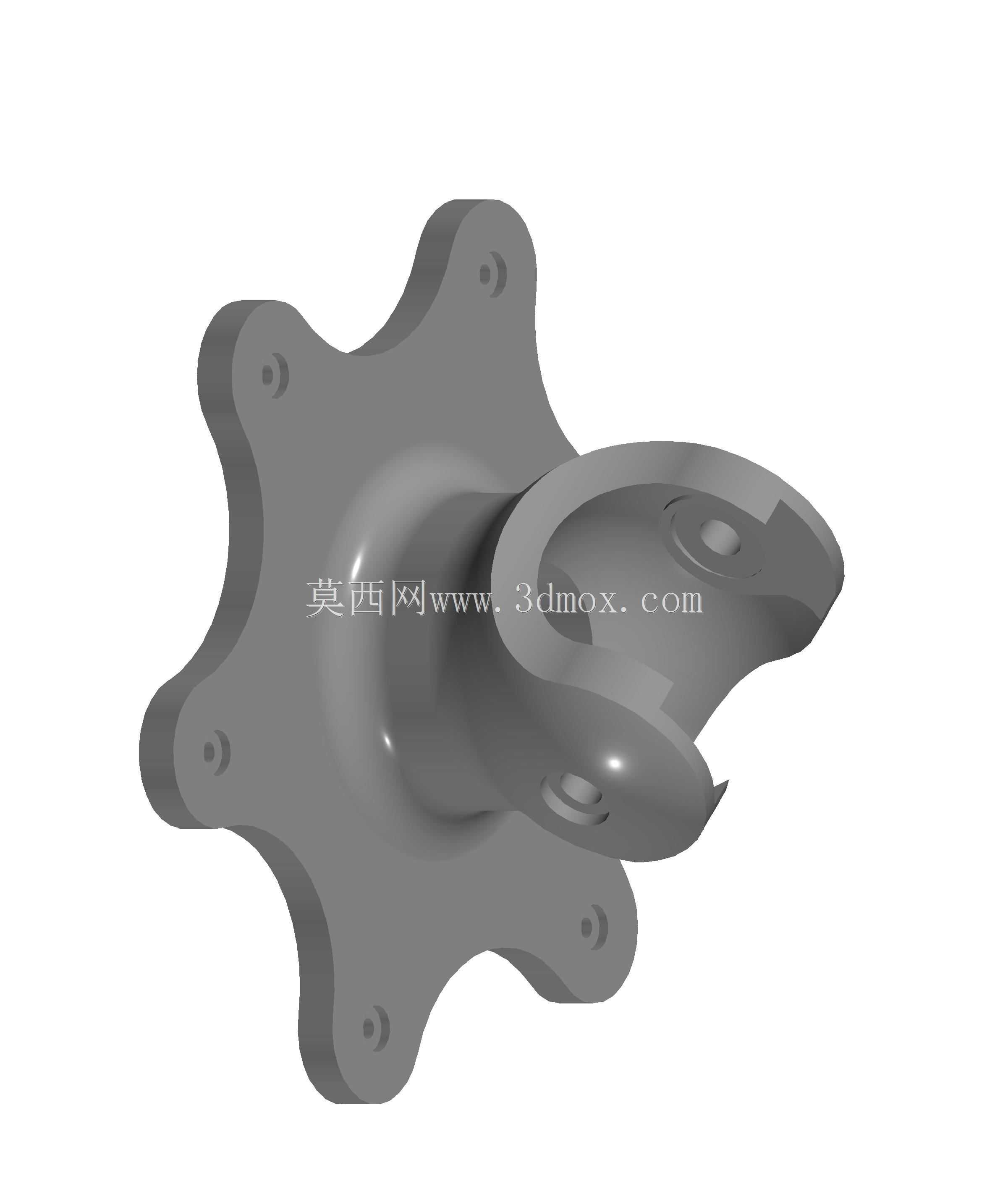

法兰轭作为传动链路中承担扭矩传递与轴向定位的核心连接件,常见于商用车底盘传动、工业减速机输出端、农用机械动力接驳等场景,其结构可靠性直接决定整套动力传输系统的运行稳定性,一旦出现连接松脱或应力断裂,会直接导致动力中断,甚至引发相邻传动部件的连锁损坏。这款七孔星形法兰轭的设计,首先从安装边界的适配性出发,法兰盘采用七边形星型外轮廓,七个安装孔沿法兰盘中心均匀环形排布,每个孔位周边做了局部加厚凸台处理,这种设计并非单纯为了外形辨识度,而是在螺栓预紧力作用下,凸台结构可以分散孔位周边的压应力,避免长期交变载荷下螺栓孔出现压溃变形,同时星型的外轮廓相比整圆法兰,能在保证连接刚度的前提下削减不必要的结构重量,对于有轻量化要求的传动场景,这种轮廓设计能减少约18%的法兰盘自重,且不会削弱核心受力区域的结构强度。
从功能特性来看,法兰轭的轭部采用半开放叉形结构,与法兰盘衔接的根部做了大圆弧过渡处理,这一细节是结构设计中规避应力集中的关键——在传递峰值扭矩时,法兰盘与叉形轭的衔接位置是应力最高的区域,直角衔接的结构在台架测试中往往会在循环载荷10万次左右出现根部裂纹,而R角过渡的结构能将该区域的应力峰值降低40%以上,大幅提升疲劳寿命。叉形轭的两个连接臂上预留了同轴的销孔,用于与十字轴或连接销轴配合,销孔的内孔表面粗糙度要求控制在Ra1.6以内,保证销轴装配后的配合间隙均匀,避免传动过程中出现旷量。在实际安装场景中,这款法兰轭的安装边界需要重点关注三个维度:一是法兰盘端面的平面度公差,需要控制在0.05mm以内,保证与对接法兰面贴合紧密,避免连接后出现端面跳动,引发传动振动;二是七个安装孔的位置度公差,相对于法兰中心的位置度偏差不能超过0.1mm,否则装配时会出现螺栓无法顺利穿入的问题,强行装配会给螺栓带来附加剪切应力;三是叉形轭两臂销孔的同轴度公差,需要控制在0.03mm以内,否则销轴装配后会出现卡滞,传动过程中会产生额外的摩擦阻力,加速销轴和孔壁的磨损。
设计过程中,针对法兰轭的受力工况做了针对性的载荷校核:在额定扭矩工况下,法兰盘的最大变形量出现在相邻两个安装孔之间的外边缘位置,变形量控制在0.02mm以内,不会影响密封或连接精度;叉形轭臂的最大弯曲应力出现在臂部与销孔衔接的位置,应力值远低于材料的屈服强度,留有足够的安全裕度。同时,法兰盘与轭部的衔接位置做了等强度设计,即根据不同区域的受力大小调整壁厚,受力大的根部区域壁厚更大,受力小的轭臂末端适当减薄,在保证整体强度的前提下优化材料分布,避免不必要的材料浪费。在实际应用中,这类法兰轭通常搭配高强度螺栓使用,螺栓预紧力需要按照工艺要求施加,预紧力不足会导致连接面打滑,预紧力过大会导致螺栓屈服或法兰凸台变形。
此外,叉形轭的销孔位置通常会设计润滑脂注油通道,方便定期加注润滑脂,减少销轴与孔壁的磨损,延长部件的维护周期。不同于普通的平面法兰,法兰轭需要同时承担扭矩传递、角度补偿、轴向定位的多重作用,因此在结构设计时不能单纯参照法兰的设计标准,还要结合万向传动的受力特点,对叉形部分的结构刚度、疲劳强度做单独校核。这款七孔法兰轭的星型轮廓还有一个实用优势,就是在装配空间受限的场景下,星型的凹位可以为相邻的管路、线束提供避让空间,不需要额外调整周边部件的布局,提升了整机装配的兼容性。
