RHP方形法兰自润滑轴承座结构设计

在轻工输送线、食品包装设备、中小型风机传动组这类长期连续运转、维护可达性较差的设备场景里，轴承座的选型直接决定了传动端的维护周期与运行可靠性，这款RHP自润滑轴承座的结构设计，正是针对这类无需频繁加注润滑脂的工况做的定向优化。不同于传统剖分式轴承座需要定期开盖补脂的维护逻辑，这款轴承座的内嵌自润滑衬层可以在无额外润滑补给的工况下，长期维持轴系的转动支撑精度，尤其适合布置在设备内部、操作人员难以定期触及的传动节点，比如自动化仓储线的从动辊筒端、包装机械的热封辊支撑位，或是户外小型输送设备的外露传动点，能大幅降低日常运维的人工成本。

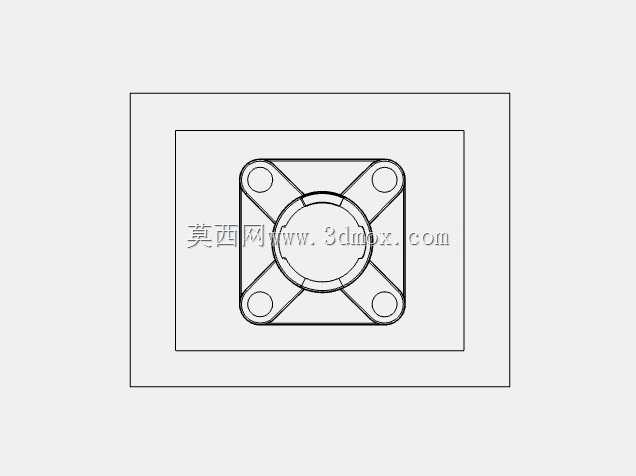

从结构设计逻辑来看，这款轴承座采用了方形四孔法兰的安装形式，区别于菱形两孔安装座的受力特性，四个对称布置的安装孔可以让座体在承受径向载荷的同时，兼顾一定的轴向窜动限位能力，安装时不需要额外加工定位止口的紧配公差，只要在安装基板上按照孔位坐标加工对应过孔，穿入紧固件即可完成固定，对安装面的平面度公差要求也相对宽松，适合薄板类设备机架的安装场景。座体中心的轴承容纳腔采用了台阶式限位结构，装入对应规格的外球面轴承或是自润滑轴套后，端面可以通过端盖或是卡簧完成轴向定位，避免轴系运转过程中轴承出现窜动脱出的问题。

从安装边界尺寸来看，方形法兰的四个安装孔呈中心对称分布，孔中心距与座体整体外轮廓的比例经过优化，在保证座体自身结构强度的前提下，尽可能压缩了安装占用的平面空间，对于安装空间局促的紧凑型设备来说，不需要额外加大安装基板的尺寸就能完成布置。座体的中心容纳腔内径与适配轴径形成标准配合公差，建模时已经预留了轴承外圈的安装间隙，不需要设计人员再额外做配合尺寸的修正，直接调用模型就能完成整套轴系的装配校核。座体的壁厚经过受力仿真验证，在承受额定径向载荷时，安装孔位的形变量控制在紧固件允许的形变范围内，不会因为长期受载出现安装孔滑牙、座体开裂的问题。

实际选型应用时，需要注意这款自润滑轴承座的适用温度区间，内嵌的自润滑材料在常规-20℃到120℃的工况下可以稳定发挥耐磨性能，如果是高温烘道类设备的传动端，则需要更换对应耐高温的衬层版本。另外四个安装孔的紧固件选型要匹配安装基板的厚度，避免螺栓过长顶触座体内部的轴承外圈，或是螺栓过短导致紧固力矩不足，运转过程中出现座体松动的问题。在三维建模阶段，这款模型已经把安装孔的倒角、容纳腔的退刀槽、法兰面的安装让位等工艺细节做了还原，导入装配环境后可以直接做干涉检查，不需要再对工艺结构做补全，能大幅缩短结构设计阶段的零件建模周期。

不同于带油嘴的注油式轴承座，这款自润滑结构的座体没有额外的注油通道，也就不存在润滑油渗漏污染加工物料的风险，对于食品加工、医药包装这类对生产环境卫生等级有要求的场景，能避免润滑脂滴落污染产品的问题，同时也省掉了接油盘、防漏护套这类附加结构的设计工作。座体的外轮廓做了圆角过渡处理，没有尖锐的棱角，在设备安装调试过程中也能减少对操作人员的磕碰划伤风险，符合机械设备安全设计的通用要求。在做轴系同轴度校核时，这款轴承座的法兰安装面与中心腔轴线的垂直度公差控制在常规传动件允许的范围内，只要安装面的平面度达标，不需要额外做调整垫就能保证轴系的同轴度要求，降低了现场安装调试的难度。
