金属探测器用L型安装轴承座结构

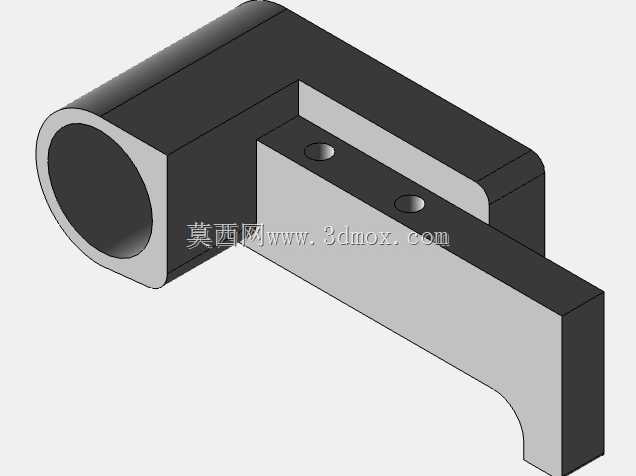

　　在工业金属探测设备的结构设计中，这类L型轴承座是探测头摆动机构的核心支撑构件，主要承担探测臂转轴的径向与轴向载荷约束，保障探测端在扫查作业过程中的转动精度与运行稳定性，常见于食品加工线金属检测、矿山物料分选、安检通道探测等设备的摆动探测模组中。从结构形态来看，该构件采用一体化弯折式构型，一端为带通孔的圆筒状轴承安装腔，腔体内径与配套深沟球轴承外径采用过渡配合设计，装配时可通过压装方式将轴承嵌入腔体内，无需额外设计轴承端盖即可实现轴承外圈的轴向限位，腔体壁厚根据额定载荷核算取值，可承受探测臂往复摆动带来的交变冲击载荷，避免长期运行出现腔体变形导致的转轴卡滞问题。

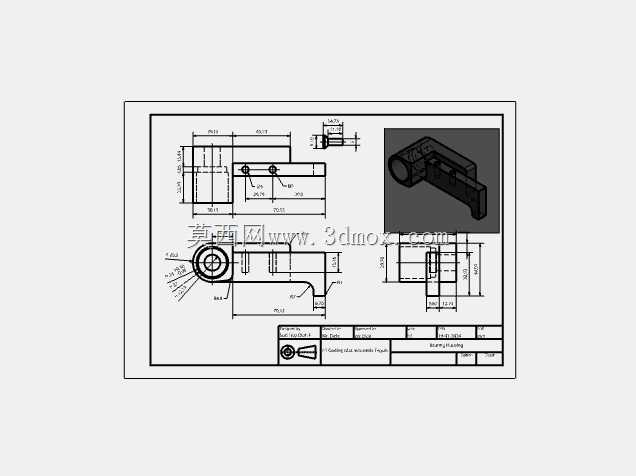

　　另一端为平直安装板结构，板面上设置两个同轴定位安装孔，孔位间距与设备机架上的预装螺柱位置严格匹配，安装时可通过内六角螺栓将整个轴承座锁紧固定在设备机架的安装基准面上，安装板与圆筒腔体的连接位置采用大圆角过渡结构，消除应力集中隐患，避免设备运行过程中受振动影响出现连接部位断裂的问题。设计过程中优先考虑了安装空间的边界约束，这类轴承座多用于探测臂与机架的狭窄安装空间内，L型构型可在有限空间内同时完成轴承支撑与机架固定的双重功能，无需额外设计转接支架，有效压缩了探测模组的整体占用空间。圆筒腔体的轴向长度根据配套轴承的宽度取值，保证轴承外圈完全嵌入腔体内部，避免轴承外露受到现场粉尘、水汽的侵蚀，延长轴承的维护周期；安装板的厚度根据螺栓锁紧力与载荷大小核算，避免螺栓锁紧时出现板面变形导致轴承安装孔位偏斜，影响转轴的同轴度。从实际使用场景来看，金属探测器的探测臂需要持续做往复摆动扫查动作，转轴在转动过程中会受到探测臂自重、物料冲击、设备振动带来的多方向载荷，该轴承座的一体化结构可将载荷均匀传递到机架安装面，不会出现分体式支座常见的连接松动问题。

　　安装板上的两个安装孔采用沉孔设计，螺栓锁紧后头部不会突出板面，避免与周边摆动的探测臂结构发生运动干涉；圆筒腔体的端面与安装板的底面设置了严格的垂直度公差要求，装配后可保证转轴轴线与安装基准面平行，避免探测臂摆动过程中出现偏摆，影响探测精度。在建模过程中，需要重点关注圆筒腔体与安装板过渡位置的圆角处理，圆角半径不能过小，否则在数控加工过程中会出现刀具应力集中，同时实际受力时该位置容易出现应力开裂；安装孔的位置度公差需要严格控制，保证装配时轴承座可以顺利对位安装到机架上，不会出现孔位错位需要现场扩孔的问题。

　　另外，圆筒腔体的内孔表面粗糙度需要达到Ra1.6以下，保证轴承压装时不会划伤轴承外圈，同时保证轴承与孔位的配合精度，避免轴承外圈出现跑圈问题。这类轴承座通常采用铝合金或45号钢加工制作，铝合金材质多用于便携式金属探测设备，可降低整体重量，45号钢材质多用于固定式工业生产线探测设备，可承受更大的冲击载荷，表面可根据使用环境做发黑或阳极氧化处理，提升防锈耐腐蚀能力，适应食品加工车间的潮湿环境或者矿山现场的多粉尘工况。在结构验证阶段，需要重点校核过渡位置的疲劳强度，模拟探测臂往复摆动十万次后的应力变化，确保结构不会出现疲劳裂纹；同时需要验证安装后的转轴转动顺畅度，确保轴承压装后没有卡滞，转动扭矩处于合理区间，避免增加驱动电机的负载。
