泵用立式支撑轴承座结构设计

项目分类:轴承座 发布时间:2025-09-16 ID:1076577
  • 泵用立式支撑轴承座结构设计
  • 泵用立式支撑轴承座结构设计
  • 泵用立式支撑轴承座结构设计

在离心泵、流程泵等工业流体输送设备的传动端结构中,轴承座是承担转轴支撑、载荷传递、运行限位的核心承载构件,这款针对泵类设备开发的立式轴承座,从安装适配、载荷承载、运维便利性多个维度完成结构优化,适配多数中开式、立式管道泵的传动端装配需求。从实际应用场景来看,这类轴承座多安装在泵体与电机支架的衔接位置,下方通过法兰止口与泵壳的轴承腔定位对接,上方腔体用于容纳成对配置的角接触球轴承或者深沟球轴承,既承担泵轴运转过程中产生的径向载荷,也能平衡叶轮在流体压差作用下产生的轴向窜动力,避免转轴出现偏摆、位移,保障叶轮与泵腔密封环的配合间隙始终处于设计公差范围内,减少运转过程中的容积损失与机械摩擦。

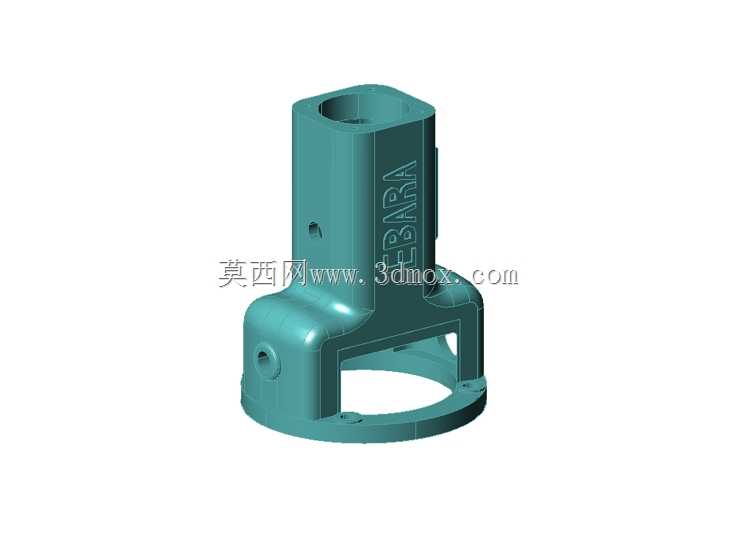

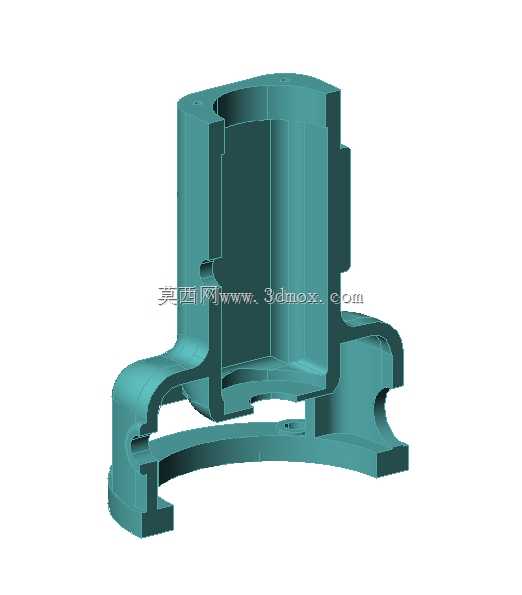

从结构设计思路来看,这款轴承座采用一体式铸造成型的壳体结构,主体为立式筒状腔体,底部延伸出带安装孔的环形法兰边,法兰面上的螺栓孔按照圆周等距排布,安装时可以通过螺栓直接与泵体的上端面锁紧,法兰内侧设置的凸台止口与泵体轴承腔的止口槽形成过渡配合,装配时无需额外找正即可保证轴承座内孔与泵轴的同轴度,降低现场安装的调试难度。筒身侧面预留的多个径向通孔,分别承担注油、排油、传感器安装的功能:靠下位置的通孔用于连接润滑油路,可实现轴承运转过程中的持续润滑或者定期补脂;靠上位置的小孔可安装温度或者振动传感器,实时监测轴承运行状态,提前预判轴承磨损、缺油等故障风险。筒身正面做了局部的开口镂空设计,一方面可以减轻铸件整体重量,降低材料成本,另一方面也方便运维人员直接观察轴承的润滑状态、锁紧螺母的紧固情况,日常巡检时无需完全拆解轴承端盖即可完成初步检查,减少设备停机维护的时间。

从安装边界与尺寸配合来看,轴承座的内孔直径按照适配轴承的外圈外径做公差设计,采用H7级过渡配合,既保证轴承外圈安装后不会出现跑圈问题,也方便后续轴承磨损后的拆卸更换;底部法兰的安装孔位中心距、止口直径完全匹配对应型号泵体的上端面尺寸,替换安装时无需对泵体进行二次加工;上方的轴孔位置预留了轴承端盖、密封件的安装台阶,可适配骨架油封、机械密封等不同的轴端密封形式,防止润滑油泄漏以及外界的粉尘、水汽进入轴承腔,延长轴承的使用寿命。筒身侧面的加强筋从底部法兰一直延伸到筒体上部,在不增加壁厚的前提下提升了壳体的整体刚性,避免泵轴高速运转时轴承座产生共振,降低运行过程中的振动与噪音。

在实际选型适配过程中,这类轴承座需要重点核对三个核心尺寸参数:一是底部法兰的止口直径与安装孔分布圆直径,确保与泵体的安装面完全匹配;二是内部腔体的有效长度与内径,确认可以容纳所选型号的轴承以及配套的锁紧套、隔套;三是侧面油路接口的螺纹规格,保证与现场的润滑管路能够直接对接。相较于分体式焊接结构的轴承座,这种一体式铸造成型的轴承座整体刚性更好,长期运行下不会出现焊缝开裂、变形的问题,尤其适合输送清水、化工介质的工业泵类设备,在市政供水、化工流程、循环水系统等场景下都能稳定适配,保障泵组长周期连续运转。
