工业设备用轴承安装固定支撑座结构

在工业传动系统、流体控制阀体组件以及小型精密设备的装配环节中，轴承安装支撑结构是保障旋转部件运行同轴度、降低运转振动的核心基础零件，这类结构并非独立存在的标准件，往往需要根据配套设备的安装空间、载荷方向、周边部件干涉情况做定制化结构设计，适配不同工况下的轴承定位需求。从实际工程应用场景来看，这类轴承安装结构常集成在阀块、仪表固定架、小型传动模组的基座上，既承担轴承外圈的径向与轴向定位作用，也作为整个功能模块的安装连接基体，需要同时兼顾自身结构强度、安装操作空间以及与周边管路、紧固件的避让需求。

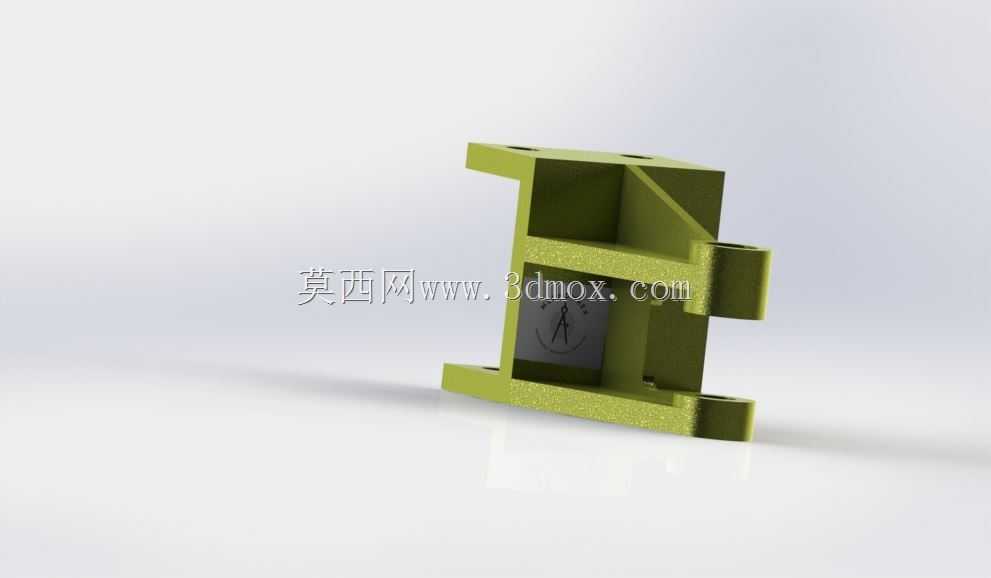

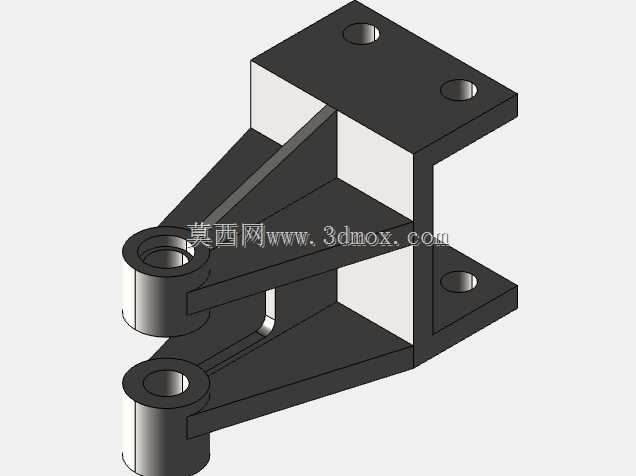

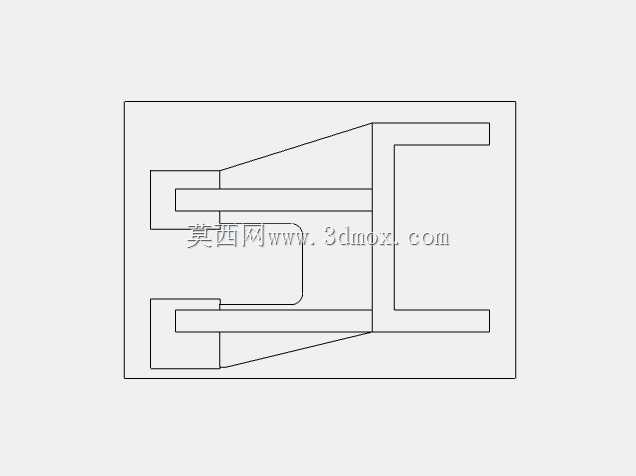

从功能特性层面分析，该支撑结构采用一体化块状构型，主体为带加强筋的腔体式设计，腔体内部预留的轴承安装位可实现轴承外圈的过盈或过渡配合定位，侧壁设置的凸耳结构带有同轴安装孔，可通过紧固件将整个组件固定在设备基体上，避免运转过程中出现位移。结构上的三角加强筋布置在腔体受力集中的拐角位置，能够在不额外增加整体壁厚的前提下提升结构抗扭、抗弯刚度，减少轴承座在承受径向载荷时的形变量，保障轴承运转过程中的游隙稳定，避免因支撑变形导致的轴承卡滞、异常磨损问题。结构底部的延伸安装边带有对称布置的固定孔，可适配不同规格的紧固件安装，同时安装边的平面度要求在设计时需要严格控制，保证装配后整个支撑座与安装基面的贴合度，避免因安装面倾斜导致轴承轴线偏斜。

在设计思路上，这类集成式轴承安装结构需要优先确认轴承的型号规格、额定载荷以及受力方向，再反向推导支撑腔体的壁厚、加强筋的尺寸与布置位置。首先要保证轴承安装孔的尺寸公差与形位公差符合要求，孔的圆柱度、与安装基面的垂直度直接影响轴承的装配精度，若公差控制不当，会导致轴承装配后内圈与外圈偏斜，大幅缩短轴承使用寿命。其次要考虑装配工艺性，腔体一侧需要预留足够的轴承压装操作空间，不能出现封闭结构导致轴承无法压入到位，同时结构上的减重槽设计需要避开应力集中区域，不能为了减重过度削减受力部位的材料厚度。在安装边界的考量上，需要提前核算整个结构的外围尺寸，确认与周边阀块、管路、传动部件的最小安全间隙，尤其是侧壁凸耳的突出长度、安装孔的中心距，要和设备基体上的预留安装位完全匹配，避免出现装配干涉。另外，结构上的所有尖角位置都需要做倒角或圆角处理，既可以减少应力集中，也能避免装配过程中划伤操作人员或损坏周边密封件。

从实际使用的角度出发，这类集成在阀块上的轴承安装结构，往往还需要兼顾周边其他零部件的固定需求，比如结构上预留的小孔可用于安装传感器支架、管路固定卡箍等附属零件，实现一个基体承载多个功能部件的作用，减少设备整体的零件数量，提升装配效率。在材料选择上，这类支撑结构一般选用具备足够强度的金属材料，部分低压工况下也可采用高强度工程塑料，但无论选用哪种材料，都需要保证轴承安装孔的耐磨性能，避免长期运转后孔位磨损导致轴承松动。在建模过程中，需要重点校验安装孔的同轴度、各个安装面的平行度，同时模拟轴承压装过程，确认结构上没有阻碍压装的凸台或窄边，还要核算紧固件安装时的操作空间，保证扳手等工具可以顺利到达紧固位置，不会因为结构遮挡导致无法拧紧螺栓。
