小型动力单元集成式曲轴箱壳体结构设计

　　在小型通用动力、便携作业设备的动力端设计中，曲轴箱作为核心承载壳体，既要容纳曲柄连杆机构的高速往复回转运动，还要兼顾润滑油路布设、外部附件安装定位、整机静密封可靠性等多重需求，本次设计的集成式曲轴箱壳体，针对小排量单缸动力单元的紧凑布局需求做了全链路的结构优化。从实际应用场景来看，这类曲轴箱多用于便携发电机组、小型园林作业机具、迷你代步动力单元等对安装空间有严格限制的设备上，这类场景往往要求动力端在满足强度要求的前提下尽可能压缩外形尺寸，同时减少外接管路的数量，降低现场装配的复杂度与后期泄漏风险。

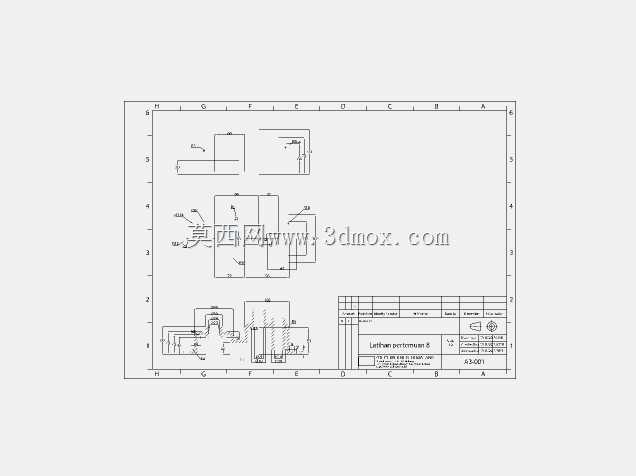

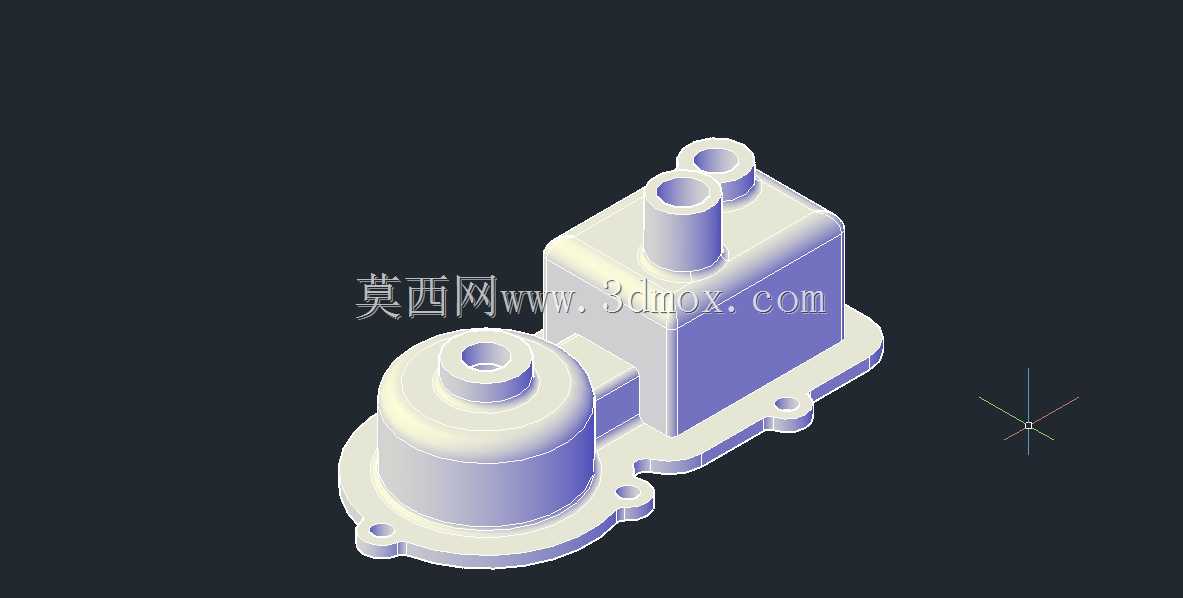

　　设计过程中首先梳理了核心功能边界：壳体需要分隔曲柄回转腔体与外部传动连接区域，预留的两个直立筒状接口分别为润滑油加注口与曲轴箱通气接口，侧方突出的筒状腔体用于容纳曲轴输出端的轴承座与油封安装位，底部延伸出的带安装孔法兰边，直接作为整机与机架连接的固定基面，不需要额外加装过渡连接支架，能有效降低整机的装配累积误差。在腔体结构设计上，将曲柄回转的容腔做了圆弧过渡处理，避免应力集中的直角结构，同时腔体内壁预留了润滑油回流的导油筋，在曲轴高速回转带起润滑油飞溅的过程中，导油筋能将飞溅的润滑油导向主轴承与连杆大头的润滑点位，不需要额外布设复杂的压力润滑油道，适配小型动力单元的飞溅润滑方案，大幅简化了壳体的内部加工工序。

　　安装边界的尺寸设定上，底部法兰的安装孔位采用对称布局，孔距公差控制在±0.1mm范围内，能适配多数通用小型动力机架的安装孔系，不需要二次改孔；侧方轴承座的安装止口采用H7级公差配合，能直接匹配标准系列的深沟球轴承与骨架油封，减少非标配件的采购成本；顶部两个直立接口的内径统一采用标准管螺纹规格，可直接匹配通用的通气阀与机油盖，不需要定制专用密封配件。考虑到实际使用中曲轴箱会持续承受曲柄连杆机构传递的往复惯性力，壳体的壁厚做了差异化设计：轴承座安装位、法兰连接位的壁厚比腔体薄壁处厚30%，在不显著增加整体重量的前提下提升了核心受力位置的结构强度，避免长期运行出现轴承座开裂、法兰安装位变形的问题。

　　壳体的分箱面采用平面密封结构，密封面的平面度公差控制在0.05mm以内，搭配成型密封垫即可实现可靠静密封，不需要涂覆密封胶，降低后期维护的拆装难度。在外部附件的集成设计上，壳体侧方预留的传感器安装凸台，可直接安装油温检测、转速检测的标准传感器，不需要额外焊接支架，适配不同配置等级的动力单元选装需求；腔体内部预留的挡油板安装卡槽，可根据使用场景选装挡油板，避免设备大角度倾斜时润滑油从通气口溢出，适配园林机具、便携设备等可能出现大角度作业姿态的使用场景。整个壳体的结构设计完全围绕小型动力单元的实际使用需求展开，没有冗余的结构特征，所有外部接口、安装点位都尽量采用通用标准规格，兼顾了加工便利性、装配效率与后期维护的配件通用性，能直接用于小排量单缸动力单元的样机试制与小批量生产配套。
