多通路口集成式阀块结构三维设计

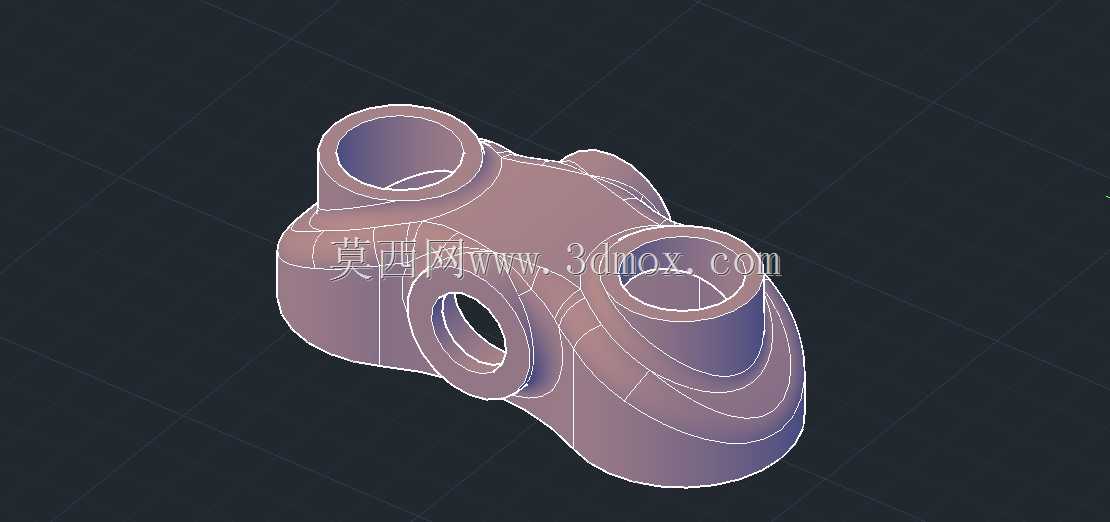

　　在流体输送与液压控制系统的实际工程场景中，这类多通路口集成阀块往往承担着介质分流、合流、流向切换的核心作用，区别于单一通路的阀体结构，该阀块将多个通路口集成在单一铸件基体上，能够在紧凑的安装空间内完成多回路的介质导通控制，常见于小型液压动力单元、精密流体控制设备、实验台管路系统中，替代传统多管件拼接的管路布局，大幅减少管路接头数量，降低介质泄漏风险点。从结构设计逻辑来看，该阀块采用一体化铸造成型后做机加工处理的工艺路线，基体外形做了圆弧过渡处理，没有尖锐的直角棱边，一方面是降低铸造过程中的应力集中风险，避免铸件冷却过程中在转角位置出现缩孔、裂纹缺陷，另一方面也能减少流体在阀块内部流道转折处的压力损失，让介质在流道内的流动更平顺。

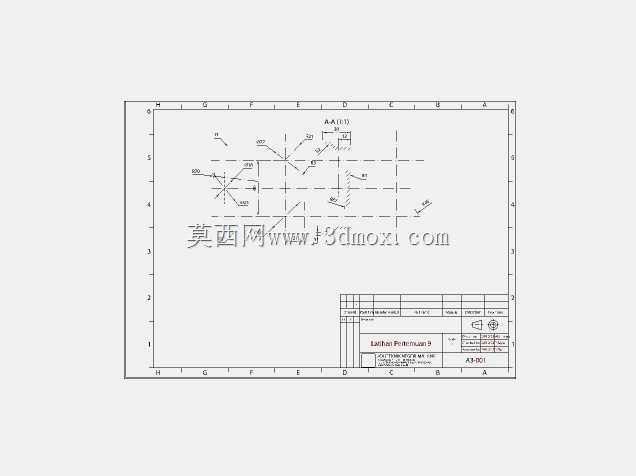

　　三个向上的通路口采用同轴圆柱凸台结构，凸台外径预留了标准管螺纹或者法兰连接的加工余量，安装时可根据实际管路规格选择内螺纹连接、卡套连接或者法兰对接的方式，凸台的高度经过测算，能够保证管路接头安装后有足够的螺纹啮合长度，同时不会因为凸台过高导致整体安装尺寸超出设备预留空间。侧面设置的横向通路口主要用于接压力检测元件或者旁通回路，通路口的轴线与主通路轴线保持垂直正交，内部流道做了相贯线处的圆角打磨处理，避免介质在直角转折处形成涡流，减少长期运行过程中流道内壁的冲蚀磨损。

　　从安装边界来看，该阀块的底部为平整安装面，可直接通过螺栓固定在设备安装基板或者阀组安装板上，安装面的平面度要求控制在0.02mm以内，保证安装后阀块不会出现倾斜，避免各个通路口的对接管路出现额外的安装应力。整体外形的最大轮廓尺寸适配小型液压站的阀组安装空间，不需要额外做安装支架改造，可直接替换同规格的分体式管路接头组。在实际功能实现上，该阀块可根据系统需求在各个通路口加装单向阀、节流阀、压力阀等插装元件，通过内部预制的流道实现各个元件之间的油路连通，不需要在阀块外部额外铺设连接管路，让整个阀组的结构更紧凑，后期维护时只需要拆卸对应的插装元件即可，不需要拆解整个管路系统。

　　设计过程中需要重点校核各个流道之间的壁厚，保证在额定工作压力下，流道之间不会出现击穿泄漏，同时流道的通径尺寸经过流量计算匹配，保证各个通路的介质流量满足系统设计要求，不会出现通径过小导致的压力损失过大，或者通径过大导致阀块整体体积冗余的问题。这类集成阀块在实际使用中，相比传统的管式连接阀组，泄漏点可减少60%以上，安装工时能缩短一半左右，同时因为管路接头减少，系统的压力波动也能得到有效控制，适合在对安装空间、泄漏控制要求较高的流体控制场景中使用。
