集成阀组式油底壳结构三维设计

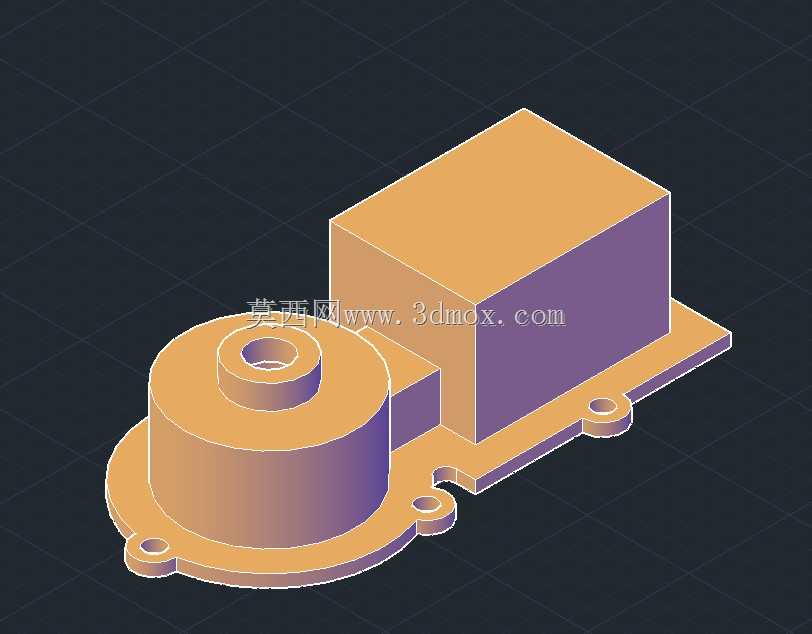

　　这款集成阀组的油底壳结构，主要适配小型内燃动力单元、紧凑型液压动力站的下部储油场景，区别于传统单一储油功能的薄板冲压油底壳，该结构将减压阀安装基座、油路连通腔体与储油壳身做了一体化整合，省去了外接阀组的独立安装支架与外接管路接头，能有效压缩动力单元下部的安装空间，降低管路接头渗漏的风险。从结构设计逻辑来看，圆形主腔体对应动力单元曲轴或液压泵轴的下部回转空间，腔体上沿的三个带安装孔的凸耳，是与上部机体连接的核心安装位，凸耳端面预留了密封垫片的压合平面，平面度公差控制在0.1mm以内，保证连接后的静密封性能，避免润滑油渗漏。

　　旁侧的方形凸台是减压阀的集成安装位，凸台内部预制了连通主储油腔的油道孔，油道孔的转角处做了R2的圆角过渡，避免润滑油流动时出现截流区，减少杂质在转角处沉积的概率，方形凸台的顶面加工有阀件安装的定位销孔与螺纹孔，定位销孔的位置度公差控制在0.05mm，保证减压阀安装后油道的对中精度，避免出现通流面积不足的问题。安装边界方面，圆形主腔体的法兰安装面最大外径为120mm，旁侧方形凸台的外轮廓尺寸为65mm×70mm，整体结构从安装法兰面到壳底的总高度为85mm，安装时需要预留的下部操作空间不小于30mm，方便后续放油螺塞的拆装操作。

　　主储油腔的有效容积设计为1.2L，能够满足小型动力单元怠速、额定工况下的润滑油循环储量需求，腔体内壁做了1.5°的拔模斜度，既方便铸造成型后的脱模，也能让回流的润滑油顺着内壁斜面快速汇集到腔底的放油口位置。在实际工况应用中，该结构可以承受-20℃到120℃的工作温度范围，适配常规矿物润滑油、合成液压油的介质环境，集成的阀组安装位可以直接匹配常用的膜片式减压阀，无需额外加工转接板，安装时只需在法兰面与上部机体之间加装对应厚度的耐油橡胶垫片，按对角顺序拧紧安装螺栓即可，螺栓拧紧力矩控制在8-10N·m，避免力矩过大导致法兰凸耳变形，影响密封性能。壳身的壁厚设计为3mm，既保证了整体结构的刚性，在承受整机振动时不会出现薄壁共振的问题，也控制了整体的结构重量，相比分体式阀组加独立油底壳的方案，整体重量降低了18%左右。
