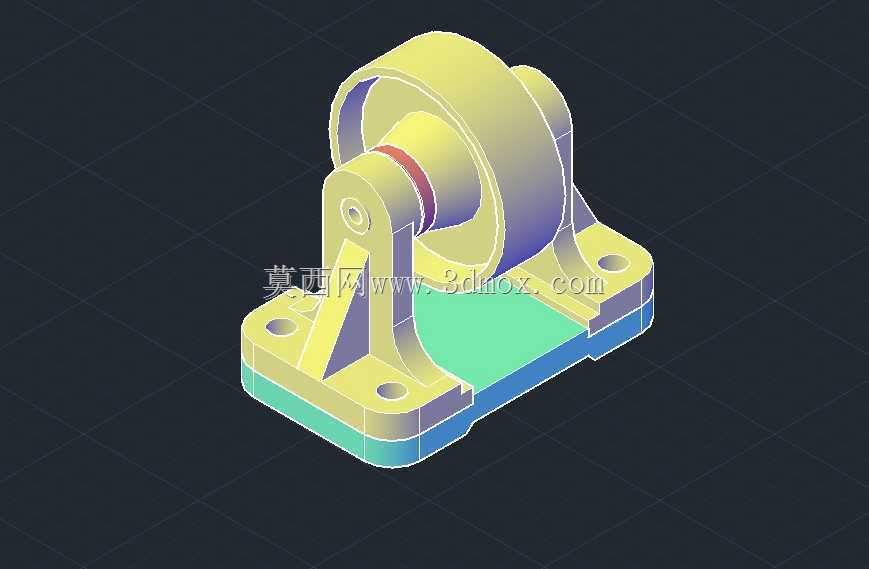

带安装支座的轴承式小车行走轮结构

　　这类带集成安装支座的轴承式小车轮，多应用在轻型自动化输送线移载小车、车间小型周转AGV、教学实验移动平台、工位器具转运台车这类对行走稳定性有要求的轻载移动设备上，区别于普通无支撑的脚轮结构，它将轮体支撑、轴承安装、设备连接底座整合为一体式结构，省去了额外设计轮架的工序，能直接通过底座上的安装孔与移动设备的底部框架完成固定。从结构功能上看，轮体部分承担行走滚动的核心作用，中间的轴孔位置用于装配转动轴承，能大幅降低轮体转动时的摩擦阻力，减少行走过程中的卡顿与异响，两侧的支撑立板直接与底部安装底座连为一体，立板上设置的加强筋结构，能抵消设备载重带来的侧向弯矩，避免长期承重后立板出现外张变形，导致轮体卡滞。设计这类轮组结构时，

　　首先要匹配目标设备的额定载重，单轮的承重冗余通常要留到额定载荷的1.5倍以上，避免局部冲击载荷造成结构损坏；轴承安装位的同轴度公差需要控制在IT7级以内，保证轴承装配后不会出现偏磨，延长转动件的使用寿命；底座上的四个安装孔采用沉孔设计，装配时螺栓头可以完全沉入沉孔内，不会突出底座底面，保证底座与设备框架安装面完全贴合，不会出现安装间隙导致的轮组倾斜。安装边界方面，底座的长宽尺寸需要匹配移动设备底部的框架型材宽度，通常适配40系列、50系列的工业铝型材框架安装，安装孔的孔距按照标准型材的中心距设计，不需要额外在型材上打孔攻丝，直接使用T型螺栓就能完成快速装配；轮体的直径选择要兼顾越障能力与设备整体重心高度，小直径轮整体安装高度低，

　　能降低设备重心提升行走稳定性，但越障能力弱，仅适合在平整的环氧地坪、PVC地面上使用，大直径轮越障能力更强，能应对车间地面的微小缝隙、轻微凸起，但会抬高设备整体重心，高速行走时的侧翻风险会相应提升。实际应用中，这类一体式轮组相比分体式的脚轮结构，整体刚性更强，不会出现普通脚轮支架变形导致的行走跑偏问题，在需要精准停靠的自动化移载设备上使用时，能减少行走位置的累计误差，提升停靠精度；轮体与支撑结构的一体化设计，也减少了装配环节的零件数量，降低了现场装配的工作量，不需要单独采购轮体、轴承、轮架再进行组装，拿到零件后直接压入轴承、穿好轮轴就能完成整个轮组的装配。结构细节上，支撑立板与底座连接位置的圆角过渡设计，能减少应力集中，

　　避免设备受到冲击载荷时连接位置出现断裂；轮体侧面的限位凸台，能限制轮体的轴向窜动，保证轮体始终在两个立板的中间位置转动，不会与立板发生摩擦；底座底面的平面度公差需要控制在0.1mm以内，保证安装后整个轮组的受力均匀，不会出现单个螺栓受力过大的情况。针对不同的使用场景，轮体的材质也可以做对应调整，在需要静音的车间环境下，可以选用聚氨酯包胶轮面，能降低行走时的噪音，同时不会划伤地面；在有油污、切削液的加工车间环境下，可以选用尼龙或者钢制轮体，耐腐蚀性更强，不会因为接触油污出现轮面溶胀变形。
