交流稳压器三柱式法兰固定安装结构

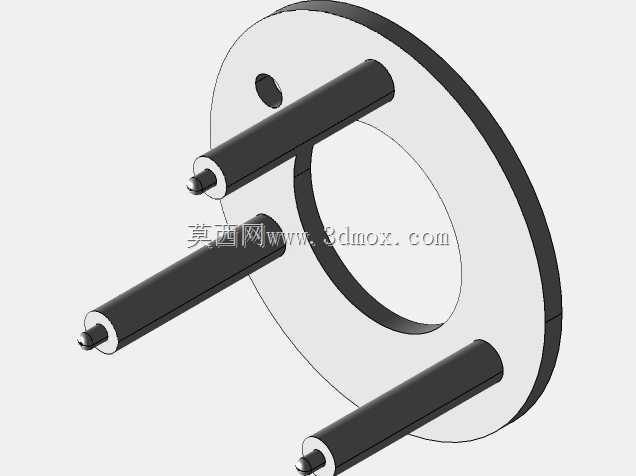

　　该结构为交流稳压器内部核心部件的配套固定安装件，主要应用于中小容量交流稳压器的机芯与壳体衔接工位，在民用配电稳压、工业设备前端稳压、精密仪器供电稳压等场景的稳压器产品中，承担核心绕组、调压模组的定位承载功能，避免设备运输、运行过程中内部组件移位引发的接线松脱、绕组形变、调压触点错位等故障。从结构设计逻辑来看，主体采用环形法兰盘作为安装基准面，法兰盘上预留的单定位小孔可与壳体上的定位销配合，实现安装时的快速对位，避免装配过程中出现角度偏差；三根沿法兰轴向平行伸出的柱状支撑件，采用等圆心角分布布局，每根支撑件端部预留接线卡位结构，可直接卡接稳压器的绕组引出线，无需额外增设接线固定座，既减少了装配零件数量，也能让引出线的走线路径更规整，

　　降低不同相线之间的绝缘安全隐患。设计过程中优先考虑了安装边界的适配性，环形法兰的中心通孔尺寸匹配稳压器中心铁芯的穿过需求，不会对铁芯的磁路结构造成干涉；三根支撑柱的伸出长度经过适配计算，刚好满足绕组与法兰安装面之间的安全绝缘距离要求，同时不会过多占用稳压器壳体内部的轴向空间，可适配厚度尺寸紧凑的壁挂式、台式稳压器壳体。支撑柱与法兰盘采用一体化结构设计，省去了支撑件与法兰之间的连接紧固件，既提升了整体结构的连接强度，也减少了装配工序的工作量；法兰盘的厚度经过力学校核，可承受绕组组件的整体重量，在设备常规运输振动、运行轻微震动工况下不会出现法兰形变、支撑柱偏移的问题。实际装配时，法兰盘通过周向预留的安装位与稳压器壳体后端盖固定，

　　绕组组件直接套在三根支撑柱外侧，引出线卡入支撑柱端部的卡位后即可完成初步定位，后续接线工序无需额外扶持绕组组件，可有效提升装配作业的效率。该结构的外形轮廓无尖锐棱角，所有边缘均做了倒角处理，避免装配过程中划伤操作人员、划破绕组绝缘层，支撑柱的直径尺寸经过匹配设计，与绕组内侧的定位槽刚好适配，装配后绕组不会出现径向晃动，可长期保持稳定的工作位置。
