在工业仪表配套的流体控制回路里,这类阀块的核心作用是把分散的管路接口、流道转向、元件安装位整合在单一金属块体上,避免多管路拼接带来的泄漏点、安装错位问题,常见于化工仪表取样回路、小型液压站控制支路、实验室流体测控台架这类对安装空间紧凑度、管路密封性要求较高的场景。从结构设计逻辑来看,这类阀块没有采用复杂的异形曲面,全部以规则的直角块体为基础形态,每一处凸台、凹槽、开孔的位置都对应实际安装时的对接需求:底部的带安装孔凸耳是用来将阀块固定在安装基板或者仪表支架上,安装孔的间距预留了标准螺栓的操作空间,不会出现扳手无法就位的情况;侧面的不同高度凸台对应不同通径的管路接头安装位,高低错落的布局是为了避免外接管路时出现接头干涉,尤其是在密集排布的仪表柜内,这种错位设计能大幅降低现场配管的施工难度。

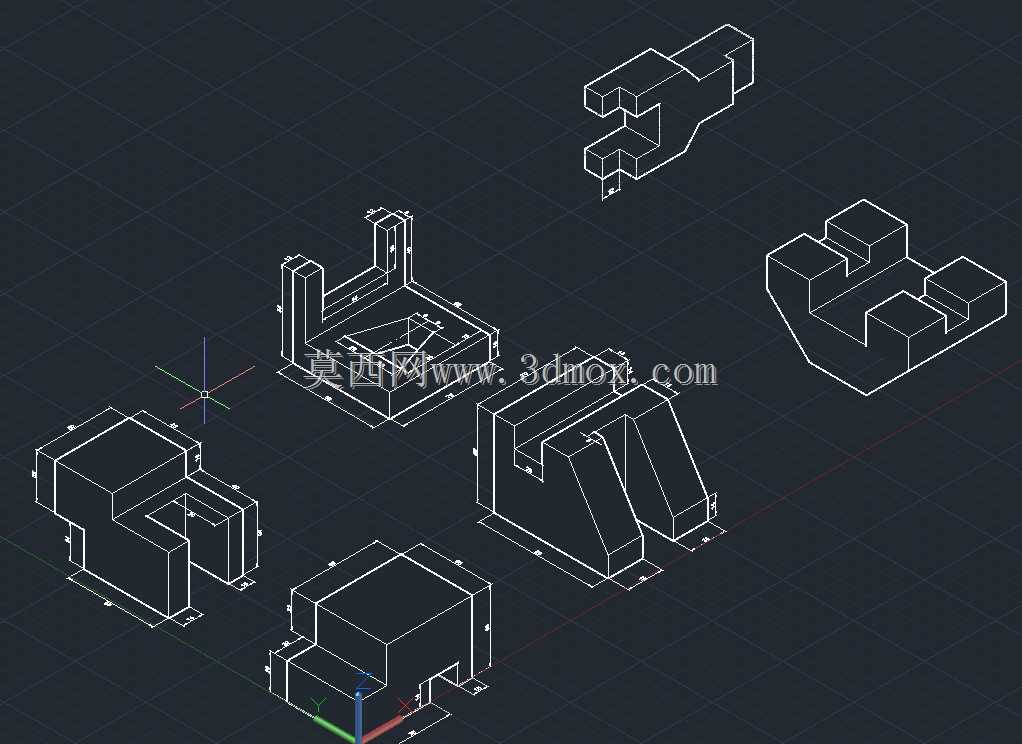

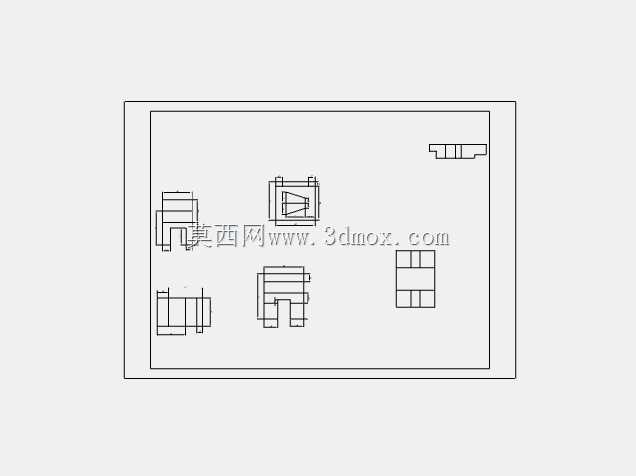

设计过程中优先采用了拉伸、布尔运算这类基础建模逻辑,先确定阀块的整体安装边界,也就是整体的长宽高轮廓,确保块体能够放进预留的安装舱位,不会和周边的仪表、线路产生空间冲突,再逐一挖通内部流道,每段流道的转向都采用直角贯通的加工友好结构,没有设计斜向深孔,降低后续机加工时的工艺难度,也能减少流道内部的压力损失。块体上的每一处台阶结构都有实际功能:部分凹槽是用来嵌入密封垫圈,保证外接元件对接时的端面密封;部分凸起的定位边是为了安装电磁阀、压力传感器这类外接元件时,能够快速对位,不需要反复调整安装角度。
从安装边界来看,阀块的所有外接接口都布置在块体的侧立面和顶面,底部为完整的安装贴合面,没有突出结构,保证安装时能够和安装基板完全贴合,不会出现悬空导致的受力不均;各个接口的伸出长度都控制在合理范围,外接管路后整体的外轮廓不会超出阀块本身的安装投影太多,适配紧凑安装空间的需求。在实际使用场景中,这类阀块替代了传统的多接头拼接管路,把原本需要多个弯头、三通连接的流道整合在块体内部,一方面减少了接头数量,降低了流体泄漏的概率,另一方面整体结构的刚性更好,在有小幅振动的设备上使用时,不会像分散管路那样容易出现接头松动的问题。
建模过程中对每一处安装孔的位置都做了公差适配的预留,安装孔的孔径比配套螺栓大出合理的装配间隙,既能够保证安装时的对位调整空间,又不会因为间隙过大导致阀块固定后出现偏移;流道的孔径根据配套仪表的额定流量做了匹配,不会出现通径过大导致的响应滞后,也不会因为通径过小造成流体阻力过大。块体的边角处都做了小尺寸的倒角处理,一方面是避免机加工后的锐边划伤安装人员,另一方面也能减少应力集中,在长期承受管路压力的情况下,不会因为边角应力过大出现开裂问题。对于现场维护来说,这种集成式阀块的拆卸也更方便,只需要断开外接的几个管路接头,松开底部的固定螺栓就能整体拆下,不需要像分散管路那样逐一拆解各个接头,大幅缩短维护停机的时间。在不同的应用场景下,这类阀块可以根据实际的流道需求调整内部孔道的连通逻辑,基础的块体外形和安装接口保持通用,只需要改变内部的钻孔路径就能适配不同的回路需求,具备很好的衍生适配性,不需要重新设计外部安装结构,就能覆盖多种相近的流体控制需求。
