阀块类零件多视角机械加工图纸设计

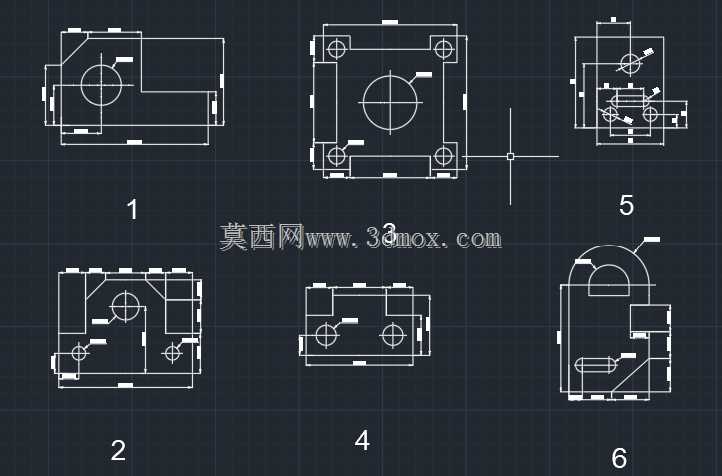

　　这套阀块零件的多视角工程图纸，覆盖了液压阀块从外形轮廓到内部接口的全维度结构表达，是液压系统集成环节中核心的设计交付资料。在工业液压系统的实际应用场景里，阀块作为油路分配与元件集成的载体，需要同时承载液压阀安装、油路导通、压力耐受、外部管路连接等多重功能，图纸的表达精度直接决定了后续加工、装配、调试环节的可行性。从图纸的视图排布来看，六个正交投影视图分别对应阀块不同方向的外形与接口特征，其中包含带切角的安装基准面、中心主通油孔、四角对称分布的阀件安装螺纹孔、侧向的油口连接位以及异形的安装避让结构，每一处特征的尺寸标注都对应实际装配中的配合需求。

　　设计这类阀块结构时，首先要明确系统的油路通径与额定压力参数，中心主油孔的直径直接匹配系统最大流量需求，避免通流面积不足造成的压力损失；四角的安装孔位采用对称布局，是为了适配标准板式液压阀的安装尺寸规范，保证电磁阀、溢流阀等标准元件可以直接贴合安装，减少额外的管路转接。带切角的外形设计并非单纯的工艺倒角，而是为了避让安装舱体内的相邻结构件，在集成阀组的紧凑安装空间里，这类切角结构可以有效避免装配干涉，同时减少毛坯材料的去除量，降低铣削加工的工时成本。图纸中表达的侧向油口带有定位凸台结构，这是为了对接外部液压管路的管接头，凸台的平面度要求直接影响接头密封的可靠性，若平面加工精度不足，高压工况下极易出现渗漏问题。

　　从安装边界来看，阀块的整体外形为近似方形结构，各方向的凸台、孔位都没有超出主体轮廓的投影范围，这种设计可以让阀块直接贴合安装在液压站的安装面板上，不需要额外预留侧向的操作空间，适配紧凑型液压站的布局需求。在内部油路的设计逻辑上，虽然二维图纸没有直接剖视内部流道，但从外部油口的排布位置可以看出，油路采用了正交钻孔的连通方式，这种加工方式是阀块制造中最成熟的工艺，通过不同方向的钻孔对接实现油路导通，工艺性好且加工成本可控，同时各油口的位置避开了安装孔的受力区域，避免钻孔造成的结构强度下降。

　　图纸中表达的半圆拱形避让槽，是为了容纳阀件上的手动调节旋钮，保证装配后旋钮有足够的操作空间，不需要额外抬高阀块的安装高度，进一步压缩阀组的整体占用空间。对于加工环节而言，这套视图的排布完全符合机械加工的看图逻辑，操作工可以通过对应方向的视图直接找正加工基准，不需要反复转换视角核对特征，有效降低加工过程中的识图误差。在设备选型配套中，这类阀块通常应用在中小型液压站、机床液压夹紧系统、工程机械的先导控制回路中，其结构的紧凑性直接影响整套液压系统的体积，接口的标准化程度决定了后期维护更换元件的便捷性。设计过程中需要兼顾加工工艺性与装配可行性，比如所有外部棱边的倒角要求，既可以去除加工毛刺避免划伤密封件，也能在安装阀件时起到导向作用，方便密封圈顺利进入安装位；各安装孔的深度标注需要匹配阀件安装螺栓的长度，避免螺栓孔过深造成阀块壁厚不足，或者孔深不够导致阀件无法贴合密封面。从功能特性上看，这种集成式阀块替代了传统的分散管路连接，减少了管路接头的数量，也就降低了系统的泄漏点，同时缩短了油路的长度，有效降低液压系统的压力损失，提升系统的响应速度。图纸中对各特征位置的精准表达，是后续三维建模、数控编程加工、尺寸检验的核心依据，每一个投影视图都对应零件的一个加工方位，特征之间的投影对应关系严格遵循机械制图标准，保证不同环节的技术人员都能准确理解设计意图。在实际生产中，这类阀块的毛坯通常采用热轧方钢下料，经过铣削六面基准、钻孔、攻丝、去毛刺、耐压测试等工序完成制造，图纸上标注的所有形位公差要求，都对应着最终产品的性能指标，比如安装面的平面度、各孔位的位置度，都会直接影响阀件装配后的密封性能与工作稳定性。
