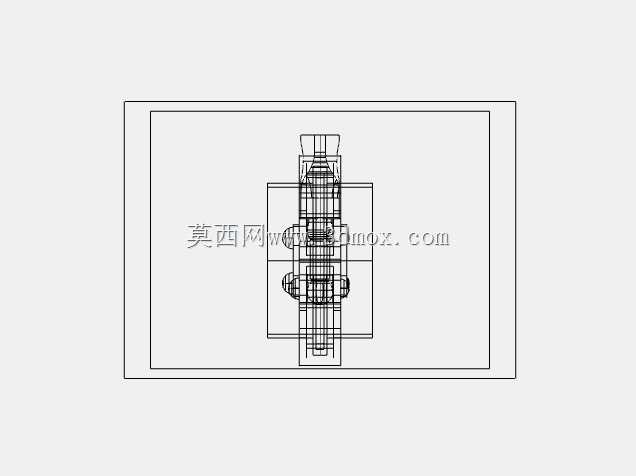

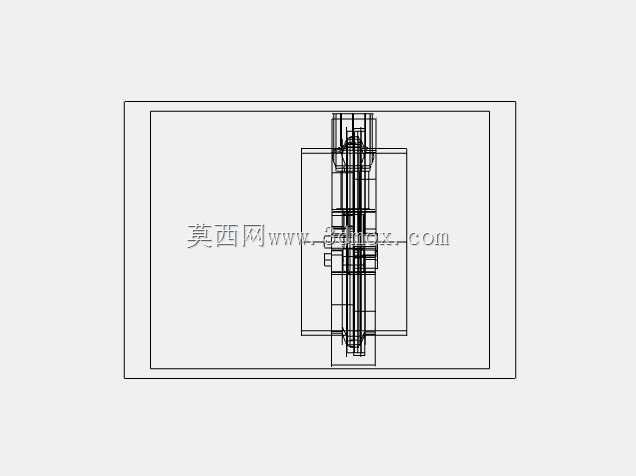

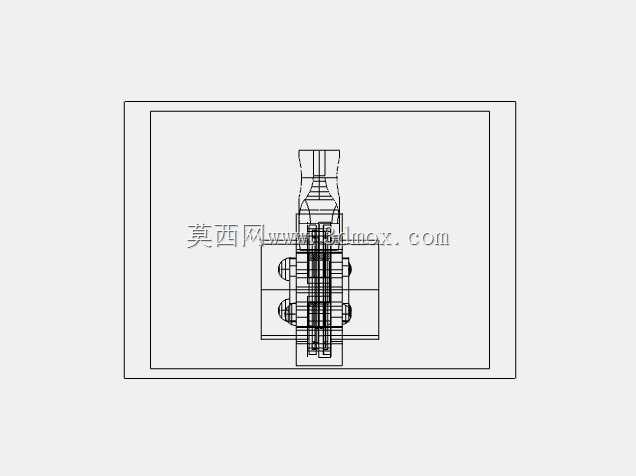

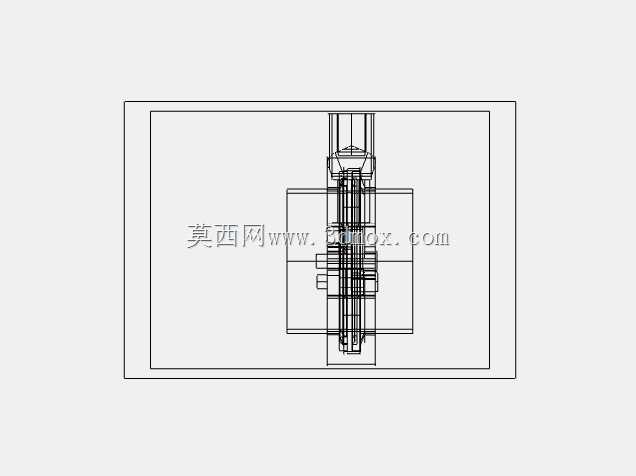

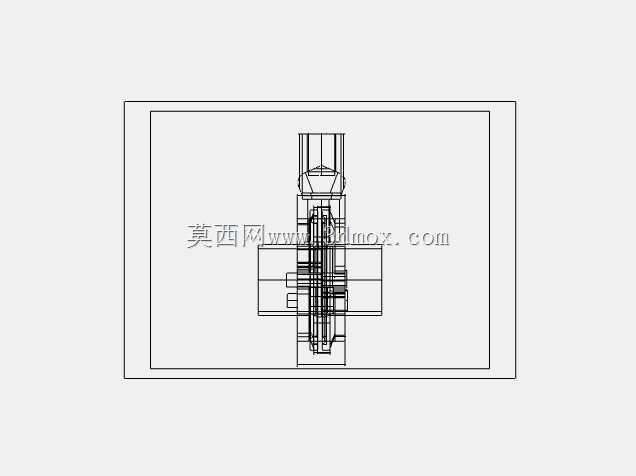

卫生级三夹式快装连接阀块结构设计

　　在食品饮料、生物制药、日化洁净生产的流体输送管路系统中，管路连接节点的密封可靠性、清洁无死角特性一直是结构设计的核心考量点，这款三夹式卫生型连接阀块，正是针对洁净工况下的支路分流、通断控制需求开发的管路核心配件。不同于普通工业管路的螺纹、法兰连接形式，三夹式结构的核心设计逻辑是依托卡箍的径向抱紧力，将阀块两端的接头与配套管路接头的密封端面紧密压合，配合标准卫生级密封垫片实现无滞留的密封效果，整个连接端面没有螺纹沟槽、没有法兰螺栓孔的凹陷死角，能够满足CIP原位清洗、SIP蒸汽灭菌的工况要求，避免物料残留滋生微生物，这也是卫生级流体设备区别于普通工业流体设备的核心设计特征。从实际安装边界来看，这款阀块的接口完全遵循ISO2037卫生级三夹连接标准，接口的外径、密封面凸台高度、卡箍配合的卡槽尺寸都和标准规格的卫生级管路、弯头、三通完全通用，现场安装时不需要额外加工适配接头，只需要对应规格的不锈钢卡箍和密封垫片就能完成装配，拆装效率比法兰连接提升60%以上，日常维护时拆卸清洗也不需要复杂的工具，非常适合需要频繁拆装清理管路的生产场景。

　　从功能特性上看，这款阀块集成了管路通断控制的核心结构，内部流道采用圆弧过渡设计，没有直角突变的流道结构，流体经过时的阻力损失比直角式阀块降低30%左右，同时流道内壁的粗糙度设计满足卫生级要求，不存在物料挂壁的滞留区域，对于输送高粘度的食品酱料、制药原液这类容易残留的介质时，能够有效降低清洗难度，减少批次生产之间的交叉污染风险。设计过程中，首先考虑的是洁净工况的合规性，所有和介质接触的表面都做了圆弧过渡处理，密封槽的尺寸设计完全匹配标准卫生级垫片，垫片安装后不会出现突出流道或者凹陷形成积料区的问题；其次是结构强度的校核，卡箍抱紧位置的壁厚经过受力计算，能够承受1.0MPa的工作压力，满足常规洁净流体输送的压力要求，不会出现工作状态下变形泄漏的问题；另外在安装定位的设计上，阀块的卡箍卡槽位置做了定位止口，安装时能够自动和管路接头对中，不需要人工反复调整对齐，降低现场安装的操作难度。

　　在实际项目应用中，这类三夹式卫生阀块常被用在制药配液系统的管路支路上，用来控制不同配料罐之间的介质通断，也会用在乳制品生产的灌装管路中，配合快装结构实现快速换产时的管路拆装，还有在啤酒、饮料的生产线上，这类阀块因为拆装便捷、易清洗的特点，被大量应用在发酵罐、清酒罐的出料管路节点上。不同于普通工业阀块的厚重结构，这款卫生级阀块的外形做了精简设计，整体结构紧凑，安装后占用的管路空间更小，在排布密集的洁净管路系统中，能够节省安装空间，避免相邻管路部件出现干涉问题。流道的通径设计和同规格的卫生级管路保持一致，不会出现通径缩径导致的流量损失问题，能够保证管路系统的设计流量满足生产要求。

　　另外在密封结构的设计上，采用的是端面密封形式，相比径向密封的结构，密封件的磨损更小，长期频繁拆装的使用寿命更长，维护时只需要更换标准规格的卫生级垫片即可，不需要定制特殊的密封配件，降低了设备的后期维护成本。从安装适配性来看，这款阀块不仅可以和同标准的三夹式管路连接，也可以通过转接头对接不同规格的卫生级软管、硬管，适配不同的现场管路布局需求，不管是固定安装的硬管管路，还是需要经常移动的软管输送工位，都能实现可靠的连接密封。
