阿尔法拉伐卫生级蝶阀结构设计参考

在食品饮料、生物制药、洁净日化这类对管路介质接触卫生等级有严苛要求的生产场景里，卫生级蝶阀是流体管路通断、流量调节环节的核心执行部件，不同于普通工业管路用的蝶阀产品，这类阀件的设计核心首先要满足无卫生死角、易拆卸清洗、接触介质部位无析出污染的硬性要求，很多刚接触洁净管路设计的工程师容易把普通中线蝶阀的结构直接套用到卫生级场景里，最后要么出现清洗盲区残留介质变质，要么密封件不符合食品接触要求无法通过生产资质审核。

这款卫生级蝶阀的设计思路完全围绕洁净工况的实际使用需求展开，首先是过流部件的轮廓处理，整个阀体内腔没有突兀的台阶和直角转角，所有介质流经的转角位置都做了大圆弧过渡处理，当生产环节做CIP在线清洗或者SIP灭菌的时候，清洗液和高温蒸汽可以顺着圆弧轮廓完全冲刷到所有接触位置，不会出现积液残留的问题，很多小厂做的同类型阀件为了加工省事，在阀座安装槽位置留了直角缝隙，生产含糖或者含蛋白介质的时候，缝隙里残留的物料几个小时就会变质，直接污染整批产品。

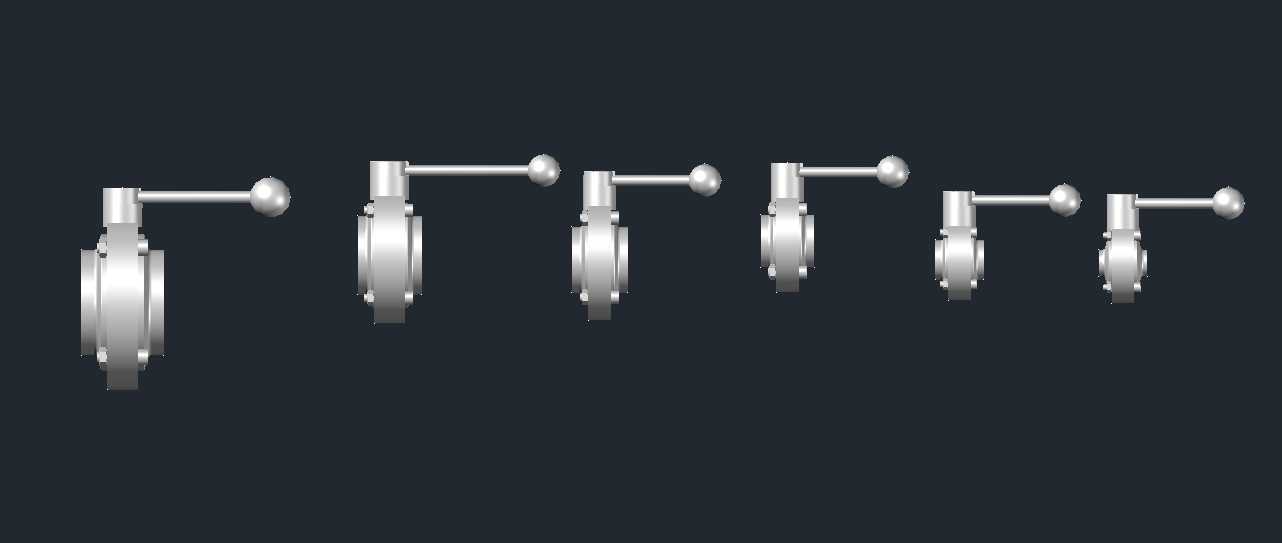

从安装边界来看，这款蝶阀覆盖了1英寸到4英寸的常用洁净管路通径，对应公制尺寸25mm、38mm、51mm、63.5mm、76.1mm、101.4mm，刚好匹配目前国内食品制药行业常用的卫生级钢管外径规格，不管是采用卡箍快装连接还是焊接连接，都能和现有管路标准直接适配，不需要额外做变径转接。很多设计人员在选型的时候容易忽略阀板开启的空间余量，这款蝶阀的阀板在全开状态下不会突出法兰或者卡箍端面太多，在紧凑布局的管路上安装的时候，不会和相邻的弯头、三通等管件产生干涉，尤其是在模块化的卫生级管路撬装设备里，这点空间余量的控制能大幅降低管路排布的难度。

功能特性上，这款蝶阀的密封结构采用了全包覆式的阀座设计，阀板和介质接触的部位完全被符合卫生要求的密封材料包裹，金属部件不会直接接触输送介质，既避免了金属离子析出对物料的污染，也能在输送有一定腐蚀性的酸碱清洗液的时候保护金属基体不被腐蚀。阀杆和阀体之间的密封采用了多级密封结构，没有外露的螺纹或者缝隙，外部的灰尘和清洗设备外部的污水不会顺着阀杆间隙渗入管路内部，同时阀杆的转动阻尼设计得比较均匀，不管是手动操作还是搭配气动执行器做自动控制，都不会出现转动卡涩或者开关位置过位的问题。

实际生产场景里，这类蝶阀通常用在物料输送管路的支路切换、灌装设备的进料控制、CIP清洗管路的流向切换这些位置，和普通球阀相比，蝶阀的结构长度更短，安装占用的空间更小，在排布密集的洁净管路上可以大幅节省安装空间，同时蝶阀的流阻更小，在输送粘度稍高的流体比如糖浆、发酵液的时候，不会出现明显的压力损失。设计的时候还要考虑维护的便捷性，这款蝶阀的所有密封件都可以在不把阀体从管路上拆下来的情况下完成更换，不需要动用专用的拆卸工具，生产现场的维护人员只需要松开卡箍就能取出阀座和阀板组件做检查或者更换，能大幅减少设备停机维护的时间，对于连续生产的制药或者食品生产线来说，这点维护效率的提升能减少很多非计划停机的损失。

很多三维建模人员在做这类阀件建模的时候，容易忽略实际安装的公差配合，比如卡箍连接端的密封槽尺寸，如果建模的时候尺寸偏差太大，实际装配的时候就会出现密封垫压不紧或者卡箍卡不到位的问题，这款模型的尺寸完全按照实际量产的卫生级蝶阀实物测绘而来，所有配合面的尺寸公差都符合行业通用的安装标准，不管是用来做管路排布的干涉检查，还是用来做设备的装配模拟，都能直接调用，不需要再反复调整尺寸。另外阀板的转动角度和位置也做了准确的还原，在做管路流体模拟的时候，可以直接调整阀板的开启角度来模拟不同开度下的流量情况，给管路设计的流量计算提供准确的模型参考。
