阀门配套阀块结构三维线框设计

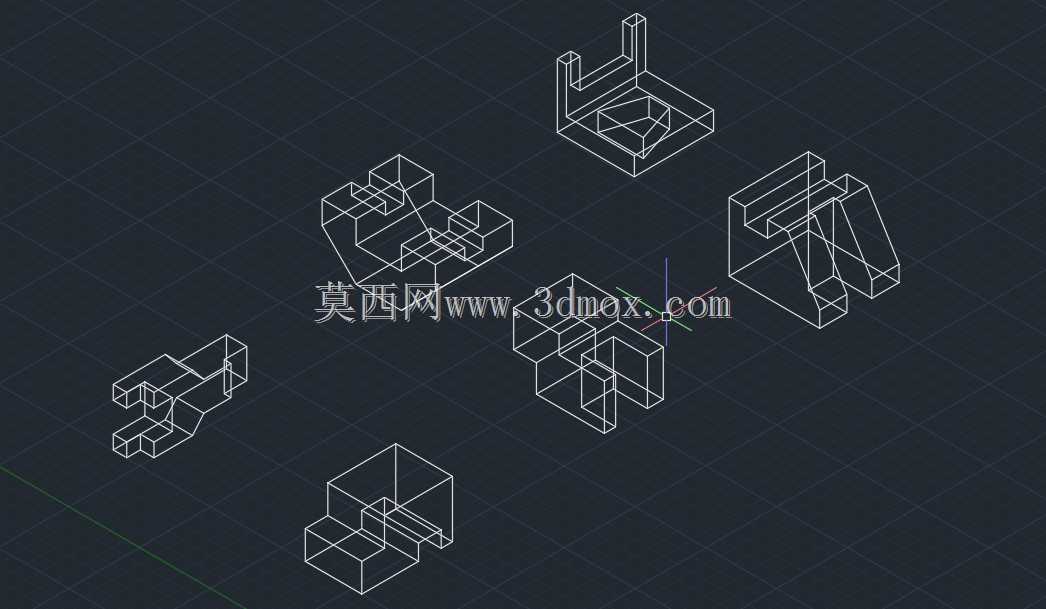

　　这套阀块结构的线框三维设计，主要面向工业液压系统中阀门组件的集成装配场景，在液压站、工程机械液压回路、工业自动化流体控制单元中都有广泛的适配空间。作为液压系统里的核心集成载体，阀块的核心作用是将不同功能的液压阀件、油路通道整合在单一金属块体上，替代分散的管路连接，减少系统泄漏点、压缩整体安装空间，同时提升液压回路的响应速度与运行稳定性。从线框模型呈现的结构来看，这组阀块采用了分块式的设计思路，不同单元分别承担进油、回油、压力控制、方向切换的油路衔接功能，每个块体上的凸台、凹槽、开孔结构，分别对应阀件安装定位面、密封圈槽、油道孔、固定螺栓过孔的设计位置，建模过程中通过实体编辑的布尔运算、面拉伸偏移等操作，精准还原了阀块内部油路与外部安装接口的空间位置关系，避免了油道交叉干涉、安装面余量不足的常见设计问题。

　　在实际工程应用中，这类阀块的外形尺寸需要严格匹配安装舱室的边界要求，安装面的平面度、各孔位的位置度公差都需要控制在机械加工的可实现范围内，固定孔的间距要适配对应液压阀的安装标准，油道孔的通径需要根据系统流量计算确定，避免通流过小造成压力损失过大，或是通径过大导致阀块体积冗余。设计过程中需要提前考虑安装操作空间，预留出扳手操作螺栓的空间、阀件调节手柄的活动范围，同时要兼顾油路的流道平顺性，尽量减少直角转弯带来的流阻，在块体结构转折处做合理的工艺倒角，既去除加工毛刺，也避免应力集中导致块体在高压工况下开裂。

　　这组分块设计的阀块，相比整体式阀块更便于后期的功能拓展与故障检修，单个阀块单元出现磨损或需要调整回路功能时，可以单独更换对应单元，无需整体拆解整个阀组，降低了设备维护的成本与停机时间。建模时采用线框显示模式，能够更清晰地观察内部油道的走向与各结构的空间位置关系，方便在设计阶段排查油路干涉、壁厚不足的问题，确保每个油道之间的保留壁厚能够承受系统额定工作压力，不会出现高压击穿渗漏的问题。在安装边界的考量上，每个阀块单元的对接面都设计了定位结构，保证多块拼接时的油道孔同轴度，对接面的密封槽尺寸适配标准O型圈，确保拼接位置的密封可靠性，固定螺栓的排布均匀覆盖对接面的各个受力区域，避免压紧力不均导致密封失效。

　　这类阀块在实际投产前，还需要通过三维建模完成虚拟装配验证，确认配套的阀件、管接头安装后不存在空间干涉，所有外接油口的位置符合管路走向的排布要求，避免后期装配时出现管路无法安装、操作空间不足的问题。
