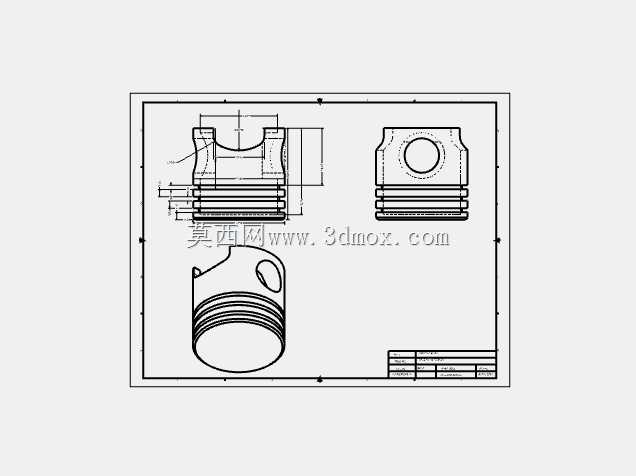

内燃机用活塞结构三维设计参考

在往复式动力机械的结构体系中，活塞是直接参与能量转换的核心执行部件，这套活塞结构的设计完全围绕实际工况下的受力、密封、运动导向需求展开，没有冗余的装饰性结构，所有几何特征都对应明确的工程功能。从应用场景来看，这类活塞不仅适配常规中小排量内燃机的气缸腔体，也可配套在阀块集成的往复式流体控制单元中，作为压力交变场景下的动密封执行元件，在气动换向回路、小型液压动力单元里也能找到适配场景，其结构尺寸的兼容性覆盖了多数低压往复运动机构的安装边界。

从结构设计逻辑来看，活塞头部的环槽结构是核心功能区域，三道平行环槽的宽度、深度以及槽间的筋厚都经过受力校核，最上方的环槽适配气环，负责阻隔燃烧室或者压力腔的高压介质向下泄漏，下方两道环槽可根据使用场景搭配油环或者导向环，在往复运动过程中刮除缸壁多余的润滑介质，同时维持活塞在缸筒内的运动对中，避免出现偏磨导致的密封失效。活塞顶部的凹坑结构并非随意设计，其曲面轮廓是配合燃烧室的气流组织、或者流体腔的介质流道走向确定的，能够在运动到上止点位置时，让腔体内的介质流动更顺畅，减少局部涡流带来的能量损耗，同时凹坑的边缘做了小圆弧过渡，避免应力集中在长期交变载荷下出现裂纹。

活塞销孔的位置设置在活塞裙部上方的重心平衡位置，孔位的同轴度、孔壁的表面粗糙度都有明确的设计要求，销孔内部的环形卡槽是用来安装卡簧，限制活塞销的轴向窜动，避免运动过程中活塞销脱出刮伤缸壁。裙部的型线设计采用了微椭圆结构，并非正圆形，这是考虑到活塞工作时受热膨胀的不均匀性，活塞销座方向的金属量更多，热膨胀量更大，微椭圆的长轴设计在垂直于销孔的方向，能够在热态工况下让裙部和缸壁的配合间隙保持均匀，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞卡滞在缸筒内。

从安装边界来看，这套活塞的外径尺寸和常规标准缸筒的内径形成间隙配合，配合公差按照动密封的要求选取，整体长度尺寸满足运动行程范围内不会和缸盖、曲轴连杆机构发生运动干涉，活塞销孔的直径和标准尺寸的活塞销适配，不需要额外做非标定制，能够直接和现有成熟的连杆小头结构匹配，降低配套选型的成本。在实际装配过程中，活塞环的开口需要按照圆周方向错开一定角度，避免各环的开口对齐形成直通的泄漏通道，同时活塞装入缸筒时需要使用专用的活塞环压缩工具，避免环的张开量过大导致折断。

在长期运行的工况下，活塞的失效形式主要集中在环槽磨损、裙部拉毛、销孔松旷这几个方面，这套结构在设计时针对这些问题做了对应的优化，环槽的侧面做了表面强化处理的工艺余量，能够提升环槽的耐磨性能，裙部的表面预留了石墨涂层的加工厚度，降低和缸壁之间的摩擦系数，销孔内部设计了润滑油道的连通结构，能够让压力润滑油进入销孔配合面，形成稳定的油膜减少磨损。在阀块配套的应用场景中，活塞的密封环可以替换成适配流体介质的材质，比如耐油橡胶、聚四氟乙烯等，不需要改动主体结构就能适配不同的介质工况，结构的通用性较强。

从建模的细节来看，所有的过渡圆角都没有省略，哪怕是环槽底部的微小圆角，这些圆角虽然尺寸小，但对降低应力集中、提升零件的疲劳寿命有至关重要的作用，很多新手建模时容易忽略这些细节，导致后续做有限元分析时出现应力奇异的结果，和实际工况的受力状态偏差很大。另外活塞上的减重空腔结构，是在保证结构强度的前提下去除多余的材料，降低活塞的整体重量，从而减少往复运动的惯性力，降低配套曲轴、连杆部件的受力负荷，提升整个动力单元的运行平稳性，减重腔的壁厚经过刚度校核，不会在高压工况下出现形变超标。
