可变工位物料传输机构结构设计方案

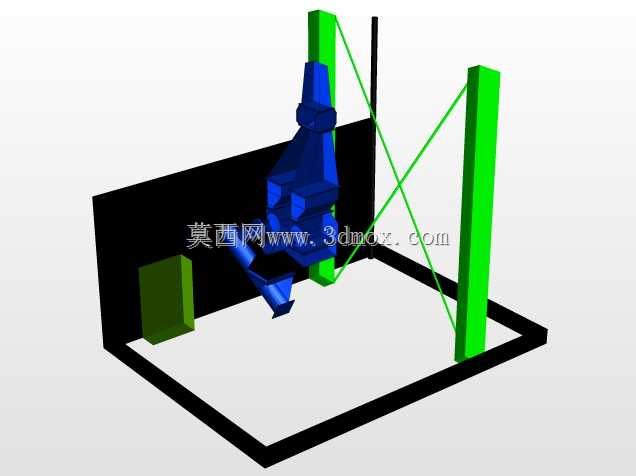

　　这套可变传输机构的设计初衷，是解决阀块类机加工件在多工序工位间的精准转运需求，适配阀门制造车间内仪表类阀块的工序流转场景——这类工件重量多在2-15kg区间，加工工序涵盖铣面、钻孔、去毛刺、密封测试四个核心环节，传统皮带输送无法满足工位间的精准定位与姿态保持要求，这套机构正是针对该痛点开发。从结构布局来看，整套机构采用框架式安装基底，底部方形安装边框采用标准4040铝型材拼接，边框外侧预留M8沉头安装孔位，可直接固定在车间现有工序工作台的台面上，安装时无需对现有工作台做大规模改造，单组机构的占地投影尺寸控制在1200mm×800mm范围内，不会占用过多车间作业空间，适配多数中小型机加工车间的工位排布密度。机构的核心执行端采用蓝色工程塑料包覆的夹持结构，夹持端的开合行程覆盖10mm-120mm的工件宽度范围，夹持接触面做了防滑纹理处理，可避免阀块类金属工件在转运过程中出现滑落、表面划伤的问题，夹持力通过内置的弹性阻尼结构调节，不会因夹持力过大导致工件薄壁部位出现形变。两侧的绿色立式支撑柱采用碳钢方管焊接成型，表面做喷塑防锈处理，支撑柱之间的交叉绿色拉线为位置感应触发的拉绳开关，当机构运行路径上出现人员肢体或者异物闯入时，拉绳受力触发安全停机信号，可在0.2s内切断执行端的动力输出，满足车间作业的安全防护要求。

　　设计过程中特意将执行端的运动轨迹做了斜向交叉路径规划，相比传统直线往复式输送机构，这种路径可在相同占地空间内覆盖两个相邻加工工位的上下料位置，减少单条生产线的机构配置数量，降低产线改造成本。执行端的运动驱动采用同步带加直线导轨的组合方案，导轨安装在立式支撑柱的内侧安装面上，安装面做了铣平处理，平面度控制在0.05mm/m以内，保证运行过程中的平稳性，避免工件转运过程中出现位置偏移，影响下一道工序的上料定位精度。从安装边界来看，整套机构的顶部最高点距离安装基面的高度为1100mm，不会遮挡操作人员观察加工设备的视线，执行端的最低运行位置距离安装基面150mm，可适配常见的机加工工作台高度，无需额外垫高或者降低工作台面。

　　机构后侧的黑色挡板为工件防掉落挡板，挡板采用5mm厚的PVC板制作，通过螺栓固定在框架后侧，当夹持机构出现意外松脱时，挡板可阻挡工件向设备后方掉落，避免砸伤后方行走的作业人员，同时也能减少工件掉落造成的磕碰损伤。在实际应用场景中，这套机构可直接对接数控铣床的自动上料架、密封测试台的进料口，实现阀块从铣削工序到密封测试工序的全自动转运，无需人工介入搬运，单趟转运周期控制在8s以内，可匹配单工序加工节拍在15s以上的产线需求，相比人工搬运，可减少工序间的等待时间，同时避免人工搬运过程中工件掉落、磕碰导致的零件报废问题。

　　设计时还考虑了后期维护的便利性，所有的连接螺栓均采用标准公制规格，导轨、同步带等易损件均采用市面通用标准件，后期更换无需定制特殊配件，维护人员可快速完成易损件的更换作业，减少设备停机维护的时间。夹持端的连接部位采用快拆结构设计，当需要适配不同尺寸规格的阀块工件时，仅需更换对应尺寸的夹持爪即可，无需拆卸整套执行机构，换型时间可控制在10min以内，适配多品种小批量的阀块生产需求。整套机构的运动路径做了软限位设置，在控制系统内预设了执行端的左右、上下极限位置，即使传感器出现误触发，执行端也不会超出预设的运行范围，避免撞击到周边的加工设备或者工位器具。
