带式输送机用缓冲托辊结构设计

在散料输送、生产流水线、物流分拣等连续输送作业场景中，托辊是支撑输送带、降低运行阻力、保证输送带垂度符合运行要求的核心承载部件，其结构合理性直接决定整条输送线的运行稳定性、运维成本与使用寿命。本次设计的托辊针对带式输送机重载、物料冲击大的工况做了结构优化，区别于普通平行托辊，该结构采用双辊体嵌套式的缓冲构型，可在承接下落物料时通过辊体间的配合间隙吸收部分冲击载荷，避免输送带被尖锐物料砸穿或出现局部凹陷变形。

从实际使用场景来看，这类托辊通常安装在输送机的受料段位置，也就是料斗落料的正下方区域，普通光面托辊在承受矿石、煤块、建筑垃圾等硬质散料的下落冲击时，很容易出现辊皮变形、轴承座错位、密封失效进灰的问题，严重时甚至会出现辊轴断裂、输送带纵向撕裂的事故。该托辊在设计时将辊体的承载面做了加宽处理，相比同直径的标准托辊，与输送带的接触宽度提升了近40%，可以有效分散单位面积的接触压力，避免输送带长期运行出现局部压痕、分层老化的问题。

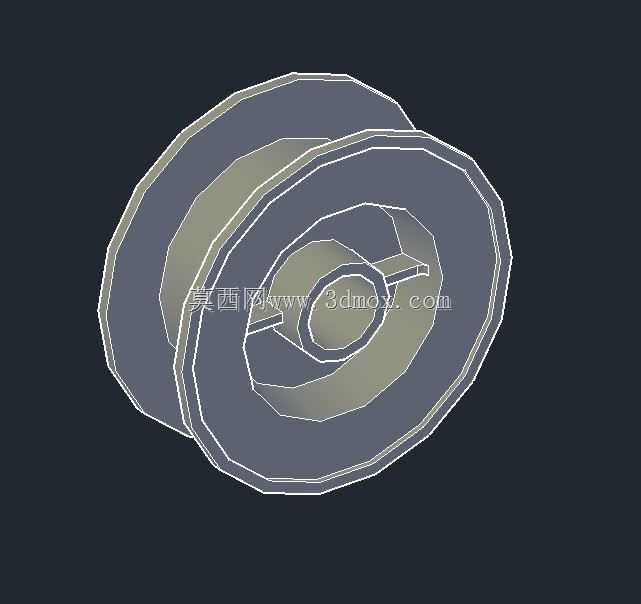

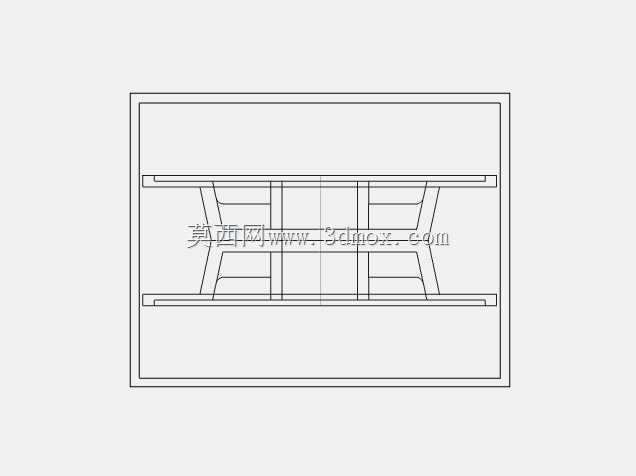

结构设计层面，该托辊采用了同轴双辊圈的构型，内侧辊圈与中心轴套通过加强筋连接，外侧辊圈与内侧辊圈之间预留了均匀的环形间隙，在承受径向冲击时，外侧辊圈可产生微小的弹性形变抵消冲击力，避免载荷直接传递到中心轴承位置。中心轴套采用台阶式设计，两端预留了标准轴承的安装位，可适配市面上常用的深沟球轴承与冲压密封座，安装尺寸与同规格标准托辊完全兼容，不需要对现有输送机的托辊架做任何改造即可直接替换安装，大幅降低了老旧输送线的改造成本。

从安装边界来看，该托辊的中心轴孔直径、两端安装卡槽尺寸均遵循带式输送机托辊的通用安装规范，辊体外径、总宽度可根据不同带宽的输送机做参数适配，安装时只需将托辊两端卡入托辊架的U型卡槽内，插上固定销即可完成安装，单人即可完成更换作业，不需要额外的吊装或专用工具。辊体的外圆做了同轴度公差控制，径向跳动量控制在0.3mm以内，保证高速运行时不会出现输送带跑偏、跳动的问题，运行噪音相比普通冲压托辊降低15%左右。

在功能特性上，该托辊的双辊圈结构还具备一定的防跑偏能力，当输送带出现轻微跑偏时，外侧辊圈的边缘可对输送带形成限位，避免输送带滑出托辊边缘。同时辊体表面采用圆弧过渡设计，不存在尖锐棱角，不会划伤输送带的下覆盖胶层。针对粉尘较大的作业场景，该结构的轴承安装位采用了内置式设计，外侧的辊圈可形成第一道防尘屏障，减少粉尘直接进入轴承密封位置的概率，相比普通托辊，轴承的使用寿命可提升30%以上，有效降低了日常运维的更换频率。

设计过程中还考虑了不同工况的适配性，针对有腐蚀性物料的输送场景，辊体可采用防腐材质制作，针对高温物料输送场景，可选用耐高温的密封件与润滑脂，整体结构的模块化程度较高，大部分零部件可与标准托辊通用，不需要单独开模制作非标配件，进一步压缩了生产与运维成本。在实际选型过程中，设计人员可根据输送机的带宽、带速、物料密度、落料高度等参数，调整辊体的壁厚、加强筋的数量与厚度，在保证结构强度的前提下尽可能降低托辊的自重，减少输送带运行的滚动阻力，降低输送机驱动电机的能耗。
