模块化直行输送链板结构设计方案

在食品包装、日化灌装、电子元器件组装、轻型零部件分拣这类连续生产场景里，直行段的输送面平整度、拼接容错率、运行时的静音表现，直接决定整线的稼动率与物料输送稳定性，这款直行链板就是针对这类平直输送段的核心承载部件做的结构设计。从实际使用场景出发，这类链板常被用在整线的进料过渡段、工位间直行传递段、成品出料段，既可以单独组成短距离直行输送台，也可以和转弯链板、顶升移栽模块搭配组成完整的环形输送回路，适配的物料覆盖从袋装零食、盒装日化品，到小型注塑件、PCBA板这类重量在单块链板额定承载范围内的工件，不会因为输送面的接缝卡滞刮花工件表面。

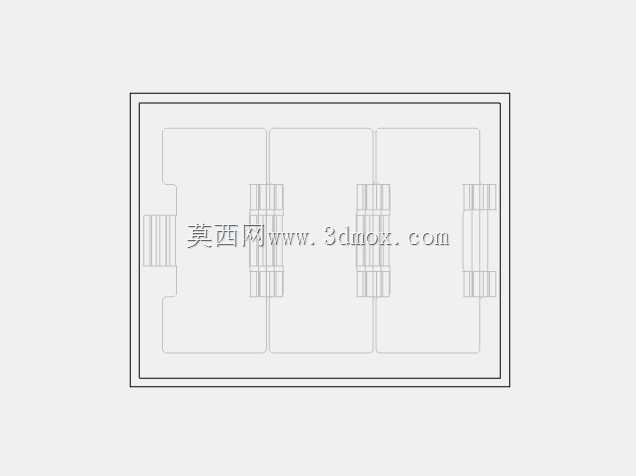

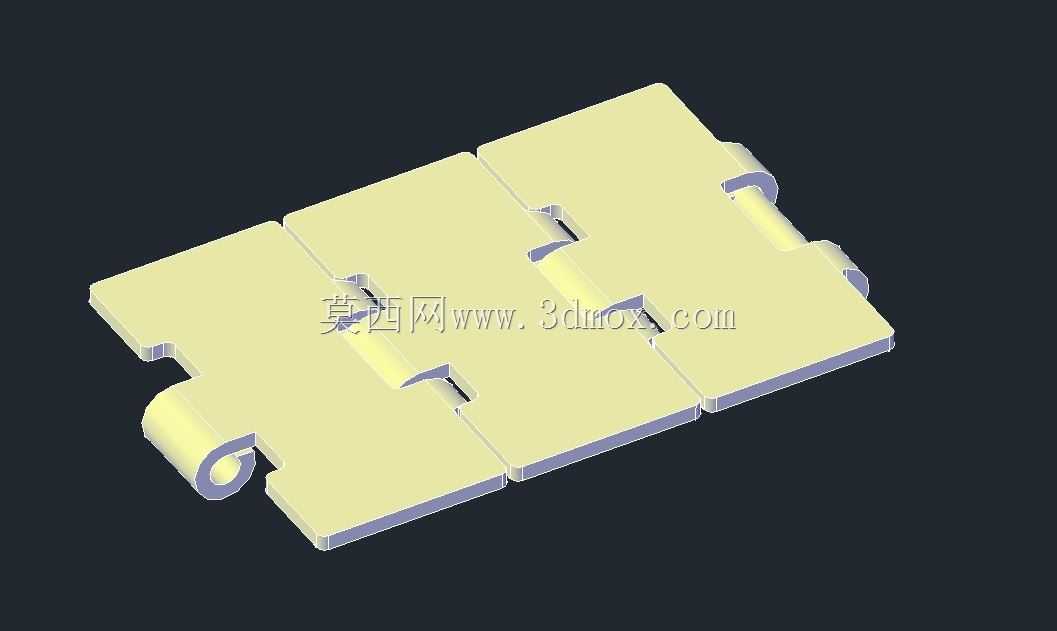

设计之初首先考虑的是安装与维护的便捷性，摒弃了传统整体式皮带需要整体张紧、破损后整段更换的弊端，采用单块独立铰接的模块化结构，单块链板的侧边做了对称的铰接卷边结构，相邻链板通过贯穿的铰接销实现连接，安装时只需要将销穿入对齐的卷边孔即可完成拼接，不需要复杂的专用工装，后期如果某一块链板出现磨损、磕碰损坏，只需要拆下对应位置的铰接销更换单块板件即可，大幅降低运维的停机时间。链板的主体承载面做了微倒角的平整设计，表面没有突出的卡扣或者加强筋凸起，避免输送过程中刮蹭工件底部，对于需要在输送面上做扫码、视觉检测的工位，平整的板面也不会因为反光或者结构凸起干扰视觉识别的准确率。

从安装边界来看，单块链板的宽度尺寸适配常规的轻型输送梁安装间距，铰接卷边的中心距与行业通用的链板输送线链轮节距匹配，不需要单独定制链轮即可直接替换现有产线上的同规格旧链板，板体厚度控制在合理范围内，既保证承载时的刚性，不会因为长期承重出现中部下凹变形，也不会因为板体过厚增加整条输送线的自重与驱动负载。链板侧边的铰接间隙做了精准的公差控制，正常直行运行时相邻板件之间不会出现明显的缝隙，避免细小工件、碎屑卡入缝隙造成板件翘起，同时预留的微小转动间隙可以适配输送线首尾的链轮回转弧度，不会因为板件干涉出现运行卡滞、异响的问题。

功能特性上，这款直行链板的铰接结构做了防脱限位设计，铰接销穿入后两端通过卡簧限位，长期高速运行时不会出现销子窜出脱落的问题，板体的材质适配常规的工程塑料注塑成型工艺，表面摩擦系数适中，既可以保证工件放置后不会因为输送启停出现滑移错位，也不会因为摩擦力过大造成工件转线时的过渡卡顿。针对有清洁要求的食品、医药行业应用场景，链板的表面没有卫生死角，拼接后的缝隙小于1mm，冲洗时不会残留污渍，铰接位置的间隙也做了圆弧过渡，避免积料滋生细菌。在实际选型搭配时，只需要根据输送段的总长度计算所需的链板总数量，搭配对应节距的驱动链轮、从动张紧链轮、侧边导向护栏即可组装成完整的直行输送段，板体的承载面可以根据实际输送物料的特性选择光面或者加防滑筋的变体，当前设计的光面结构通用性更强，适配绝大多数常规轻型物料的输送需求。设计过程中也充分考虑了运行时的噪音控制，相邻链板的接触面做了微小的减摩倒角，板件铰接转动时不会出现硬接触的碰撞异响，搭配工程塑料本身的减震特性，整线运行时的噪音远低于金属链板输送结构，适合对车间噪音有要求的组装车间场景。
